¿Cuánto calor puede reducir una manta aislante para el tubo de escape?

{{{sourceTextContent.subTitle}}}

Comprender qué factores determinan la reducción de la temperatura de la manta de escape y cómo el grosor del aislamiento, los materiales y las condiciones de funcionamiento influyen en el rendimiento térmico.

{{{sourceTextContent.description}}}

Una manta aislante para el escape puede reducir significativamente la cantidad de calor que se transmite desde un componente caliente del escape al entorno, pero la reducción real de la temperatura depende del sistema térmico en su conjunto.

No existe un porcentaje único ni una caída de temperatura fija que se aplique a todas las mantas aislantes para el sistema de escape. El rendimiento viene determinado por la temperatura del escape, el grosor del aislamiento, los materiales de la manta, el flujo de aire, la geometría de los componentes, la temperatura ambiente y el método utilizado para medir la superficie exterior.

Por este motivo, los ingenieros deben evaluar el rendimiento del aislamiento del sistema de escape basándose en las condiciones de funcionamiento, en lugar de basarse en una cifra universal de reducción de temperatura.

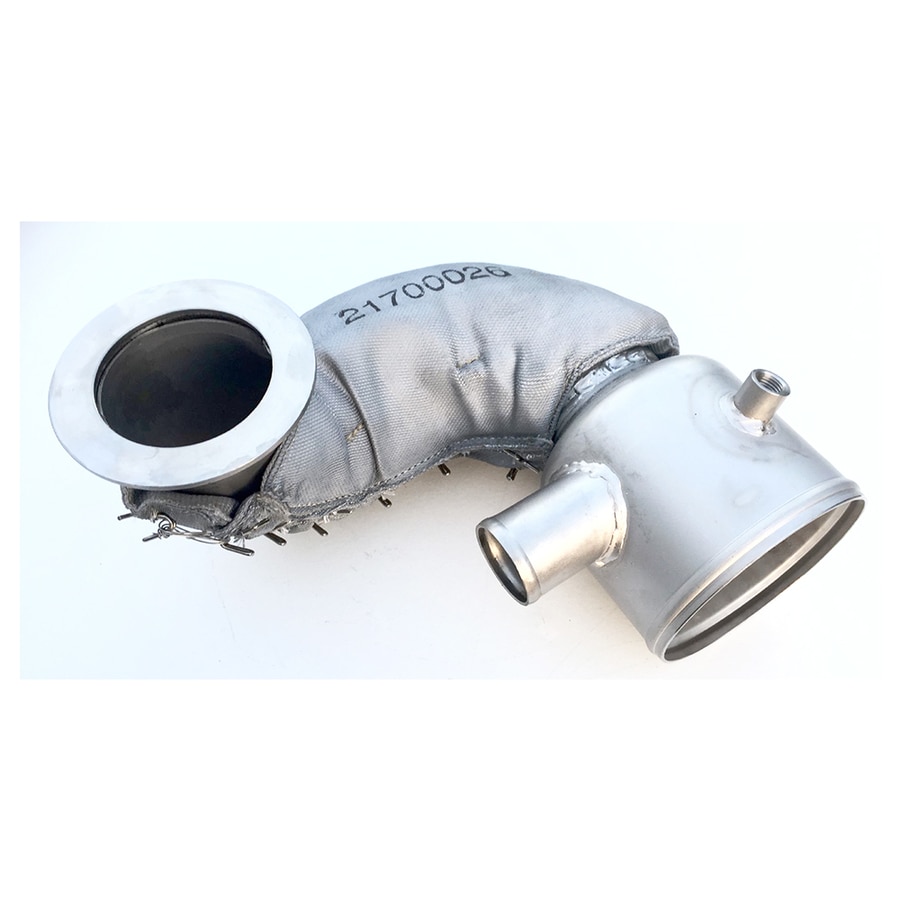

Una manta aislante de escape desmontable funciona ralentizando la transferencia de calor desde el componente del escape a través de un sistema de aislamiento multicapa. La capa de contacto con el calor resiste la exposición directa a la temperatura, el núcleo aislante proporciona resistencia térmica y la capa exterior protege el sistema de daños mecánicos y ambientales.

La cantidad de reducción de calor depende, en primer lugar, de la temperatura del componente del escape.

Una manta instalada en un tubo de escape aguas abajo a temperatura moderada se comportará de forma diferente a otra instalada directamente alrededor de un colector de escape o de la carcasa de un turbocompresor. Las temperaturas de origen más elevadas suelen requerir materiales aislantes de mayor rendimiento y un mayor espesor de aislamiento.

El espesor del aislamiento es otro factor importante.

Aumentar el espesor del aislamiento suele reducir la transferencia de calor de forma más eficaz, pero el espacio de instalación suele ser limitado alrededor de motores, carcasas de generadores y maquinaria naval. Por lo tanto, el mejor diseño debe equilibrar el rendimiento térmico con el espacio disponible.

La selección de materiales también influye considerablemente en el rendimiento.

El aislamiento de fibra de vidrio es adecuado para muchas aplicaciones generales de escape.

Para entornos con temperaturas elevadas más exigentes, se pueden seleccionar materiales con alto contenido en sílice.

El aislamiento de fibra cerámica puede proporcionar una alta resistencia térmica cuando la capacidad de soportar altas temperaturas es fundamental.

Se puede añadir una malla de acero inoxidable para reforzar la estructura y aumentar la durabilidad de la cara expuesta al calor.

La fibra de vidrio recubierta de silicona puede utilizarse como capa externa cuando se requiere resistencia a la abrasión, al aceite y a la humedad.

El resultado final depende de cómo se combinen estos materiales.

El flujo de aire alrededor de la manta también afecta a la temperatura de la superficie exterior. Una manta que funcione dentro de una cabina cerrada de un generador puede alcanzar temperaturas superficiales diferentes a las de la misma manta instalada en una sala de máquinas abierta con ventilación continua.

La geometría de los componentes también es importante.

Los tubos de escape rectos son relativamente fáciles de aislar de manera uniforme. Los codos, los colectores, las bridas, los silenciadores y las carcasas de los turbocompresores pueden crear zonas calientes localizadas donde se concentra el calor. Un ajuste a medida ayuda a reducir los huecos y a mejorar la uniformidad térmica en estas superficies irregulares.

Entre las aplicaciones típicas en las que se utilizan mantas aislantes para el escape con el fin de reducir la exposición al calor se incluyen:

Sistemas de escape de motores diésel

Tubos de escape de generadores

Componentes de escape de motores marinos

Colectores de escape

Turbocompresores

Silenciadores y amortiguadores de ruido

Tuberías de escape industriales

Juntas flexibles de escape

Equipos de proceso a alta temperatura

A la hora de evaluar el rendimiento de las mantas aislantes para escapes, los ingenieros pueden tener en cuenta tanto la temperatura superficial como el calor radiante.

Reducir la temperatura de la superficie exterior es importante para la protección del personal y la seguridad de los componentes cercanos.

Reducir el calor radiante es igualmente importante en compartimentos de motor compactos, donde el cableado, las mangueras, los sensores y los componentes electrónicos se encuentran cerca del sistema de escape.

Una manta aislante para el escape correctamente diseñada puede ayudar a reducir la carga térmica sobre estos componentes circundantes al retener más calor en el punto de origen.

Por lo tanto, la reducción de temperatura necesaria debe definirse antes de especificar la manta.

Entre los datos de diseño importantes se incluyen:

Temperatura de los gases de escape

Temperatura de la superficie del sistema de escape

Temperatura requerida de la superficie exterior de la manta

Temperatura ambiente

Condiciones del flujo de aire

Espesor del aislamiento

Geometría de los componentes

Espacio de instalación disponible

Ciclo de funcionamiento

Vibraciones

Exposición al aceite y a la humedad

Requisitos de mantenimiento

Por ejemplo, una aplicación puede requerir que la superficie exterior de una manta aislante para el sistema de escape se mantenga por debajo de una temperatura específica durante el funcionamiento continuo del motor. En este caso, el espesor de la manta y la selección del material deben calcularse en función de ese objetivo, en lugar de seleccionarse únicamente en función de la temperatura máxima admisible del material.

El diseño desmontable también puede influir en el rendimiento térmico a largo plazo.

Una manta que se retira y vuelve a instalar repetidamente debe mantener su espesor y forma de aislamiento. Una compresión excesiva, costuras dañadas o elementos de fijación mal colocados pueden reducir el rendimiento con el paso del tiempo.

Por este motivo, las mantas de escape a medida deben diseñarse teniendo en cuenta tanto la eficiencia térmica como el uso repetido durante el mantenimiento.

BSTFLEX fabrica mantas aislantes de escape a medida para motores diésel, grupos electrógenos, sistemas marinos, maquinaria industrial y otras aplicaciones de escape a alta temperatura. Los materiales de las mantas, el espesor del aislamiento, las cubiertas exteriores, los métodos de fijación y la geometría pueden desarrollarse de acuerdo con planos, medidas de los componentes y condiciones de funcionamiento.

La forma más precisa de determinar cuánto calor puede reducir una manta aislante para el sistema de escape es evaluar la aplicación completa, incluyendo la temperatura de la fuente, la temperatura externa requerida y el espacio disponible para el aislamiento.

Cuando se especifica correctamente, una manta aislante para el sistema de escape puede proporcionar una contención térmica sustancial, reducir el calor radiante alrededor del sistema de escape y mejorar la protección de los equipos y el personal cercanos.
