Aislamiento del tubo de escape de los motores diésel: guía de materiales y diseño
{{{sourceTextContent.subTitle}}}
Cómo seleccionar materiales aislantes y diseños de mantas desmontables para los tubos de escape de los motores diésel, los colectores, las salidas de los turbocompresores y los sistemas generadores.
{{{sourceTextContent.description}}}
El aislamiento de los tubos de escape de los motores diésel se utiliza para controlar el calor radiante, reducir la exposición a superficies calientes y proteger los componentes cercanos en los sistemas de motor que alcanzan altas temperaturas. Resulta especialmente importante en grupos electrógenos, motores marinos, maquinaria pesada y sistemas de energía industrial, donde las tuberías de escape discurren cerca de cableado, mangueras, sistemas de combustible y otros componentes sensibles al calor.
Un sistema de escape diésel puede incluir colectores, turbocompresores, tubos de salida, codos, secciones flexibles, amortiguadores de escape y silenciadores. Cada componente puede funcionar a una temperatura diferente y puede requerir un tipo de aislamiento distinto.
Por este motivo, el aislamiento del escape de los motores diésel debe diseñarse como un sistema completo de gestión térmica, en lugar de como un único material envuelto alrededor de cada componente.
Una de las soluciones más habituales es una manta aislante desmontable para el tubo de escape.
Este tipo de aislamiento se fabrica para ajustarse al componente del escape y puede retirarse durante el mantenimiento. Resulta especialmente útil en motores diésel, ya que los componentes del escape suelen requerir inspección, mantenimiento o sustitución.
Una manta aislante típica para el escape de un motor diésel presenta una estructura multicapa.
La capa interior, en contacto con el calor, se sitúa más cerca de la superficie del escape y debe soportar una exposición repetida a altas temperaturas. Se puede optar por tejido de fibra de vidrio, tejido con alto contenido en sílice, malla de acero inoxidable y otros materiales resistentes a la temperatura, en función de las condiciones térmicas.
El núcleo aislante reduce la transferencia de calor a través de la manta. Se pueden utilizar aislantes de fibra de vidrio, aislantes a base de sílice y materiales de fibra cerámica, dependiendo del rendimiento requerido y del espesor disponible.

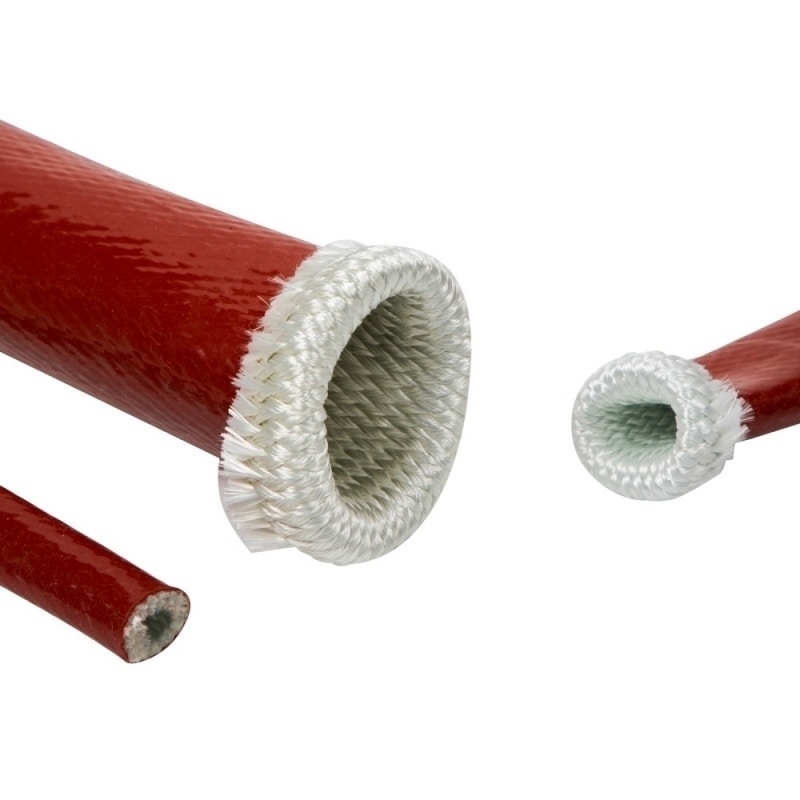

La capa exterior protege el sistema de aislamiento contra la abrasión, las vibraciones, el aceite, la humedad y la manipulación repetida. La fibra de vidrio recubierta de silicona se suele elegir cuando se requiere una superficie exterior duradera y flexible.
La selección del material debe basarse en las condiciones reales de funcionamiento.

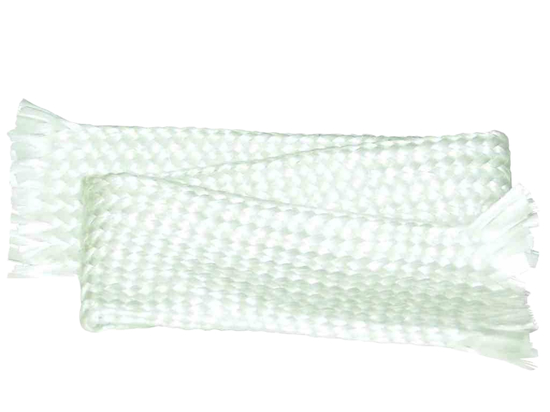

La fibra de vidrio es adecuada para muchas aplicaciones generales de escape diésel, ya que combina resistencia térmica, flexibilidad y facilidad de manejo.
Los materiales con alto contenido en sílice suelen elegirse para zonas más calientes, como los colectores de escape y las secciones de salida de los turbocompresores.
El aislamiento de fibra cerámica puede utilizarse cuando se requiere una mayor resistencia térmica en un espacio de instalación limitado.
Se puede incorporar malla de acero inoxidable en zonas de alto desgaste o con fuertes vibraciones para mejorar la durabilidad mecánica.
Los motores diésel plantean varios retos de diseño que difieren de los de las tuberías calientes fijas.
La vibración es una de las consideraciones más importantes.
La manta debe permanecer bien fijada mientras el motor funciona bajo vibraciones continuas. Por lo tanto, las juntas, los puntos de fijación y las capas de aislamiento deben diseñarse para resistir el movimiento, la abrasión y los ciclos térmicos repetidos.
La geometría de los componentes es otro factor importante.
Un tubo de escape diésel recto puede aislarse utilizando una manta cilíndrica relativamente sencilla. Un colector de escape, la carcasa del turbocompresor, una brida o un codo requieren una forma personalizada más compleja.
Un ajuste preciso ayuda a minimizar las zonas calientes expuestas y evita que el aislamiento interfiera con sensores, abrazaderas, pernos y puntos de mantenimiento.
El aislamiento de los tubos de escape de los motores diésel se utiliza habitualmente en:
Motores diésel fijos
Grupos electrógenos diésel
Motores diésel marinos
Maquinaria de construcción
Equipos de minería
Maquinaria agrícola
Vehículos pesados
Sistemas de energía industrial
Instalaciones de generadores de emergencia
Sistemas combinados de calor y electricidad
En los sistemas de generadores cerrados, el aislamiento de los tubos de escape diésel ayuda a reducir la cantidad de calor radiante que se libera en el interior del recinto.
Esto es importante porque el calor excesivo puede aumentar la carga térmica sobre los componentes eléctricos, los alternadores, los sistemas de control y las piezas circundantes del motor.
En las salas de máquinas navales, el aislamiento del sistema de escape puede ayudar a controlar el calor en los espacios reducidos donde se encuentra la maquinaria, al tiempo que permite un acceso desmontable a los tubos, colectores y componentes del turbocompresor.
En la maquinaria móvil, puede ser necesario aplicar aislamiento para proteger las mangueras hidráulicas, el cableado eléctrico y las estructuras de la carrocería situadas cerca del sistema de escape.
El espesor del aislamiento debe seleccionarse en función del rendimiento térmico requerido.
La cuestión clave no es solo la temperatura que alcanza el tubo de escape, sino también la temperatura a la que debe mantenerse la superficie exterior de la manta aislante.
Un sistema diseñado principalmente para reducir el calor radiante puede tener requisitos diferentes a los de uno destinado a proteger al personal o a cumplir un objetivo específico de temperatura de la superficie exterior.
Los ingenieros que especifiquen el aislamiento de los tubos de escape de motores diésel deben tener en cuenta:
La temperatura de los gases de escape
La temperatura de la superficie del tubo de escape
La temperatura de funcionamiento continuo
La exposición a temperaturas máximas
La temperatura deseada de la superficie exterior
El diámetro del tubo
La geometría de los componentes
El espacio libre disponible para la instalación
El espesor del aislamiento
Las vibraciones del motor
La exposición al aceite y a la humedad
La frecuencia de mantenimiento
Método de fijación
Entorno de funcionamiento
Expectativas de vida útil
El sistema de fijación es especialmente importante en el caso de las mantas aislantes desmontables para tubos de escape diésel.
Se pueden utilizar ganchos, resortes, alambre de sujeción, correas u otros elementos de fijación mecánicos, dependiendo de la forma del componente y del nivel de vibración. El diseño debe garantizar una instalación segura sin dificultar innecesariamente el mantenimiento.
En el caso de componentes grandes o de forma irregular, puede resultar más práctico utilizar varias secciones de aislamiento más pequeñas que una sola manta grande.
La construcción segmentada permite al técnico retirar únicamente la sección necesaria para el mantenimiento y puede mejorar el ajuste alrededor de conjuntos de escape complejos.
El aislamiento del escape diésel también debe diseñarse teniendo en cuenta los sensores, las bridas y los puntos de conexión.
Se pueden incorporar aberturas y recortes en la manta para que los sensores de temperatura, los elementos de fijación y otros puntos de mantenimiento sigan siendo accesibles.
En comparación con el revestimiento convencional del sistema de escape, las mantas aislantes desmontables ofrecen ventajas significativas para el mantenimiento de los motores diésel. El aislamiento se puede retirar sin dañarlo y volver a instalar tras la intervención de mantenimiento.
En comparación con un escudo térmico rígido para el escape, el aislamiento directo proporciona una contención térmica más ajustada alrededor del propio tubo de escape.
En instalaciones exigentes, ambas tecnologías pueden combinarse. Una manta aislante puede reducir el calor en el punto de origen del escape, mientras que un escudo térmico adicional protege un componente especialmente sensible situado en las proximidades.
BSTFLEX fabrica mantas aislantes a medida para tubos de escape de motores diésel destinadas a grupos electrógenos, motores marinos, maquinaria pesada y sistemas de energía industrial. Los materiales, los espesores del aislamiento, las formas y los sistemas de fijación pueden desarrollarse de acuerdo con planos, medidas, muestras y condiciones reales de funcionamiento.
Un sistema de aislamiento de escape para motores diésel bien diseñado debe equilibrar la resistencia a la temperatura, el rendimiento térmico, la resistencia a las vibraciones, la facilidad de mantenimiento y la geometría de los componentes. Cuando se tienen en cuenta todos estos factores en su conjunto, las mantas aislantes de escape desmontables ofrecen una solución eficaz para controlar el calor en torno a los sistemas de escape de los motores diésel.
