Manta aislante para gases de escape diésel destinada a la gestión térmica del motor

{{{sourceTextContent.subTitle}}}

Las mantas aislantes a medida para gases de escape diésel ayudan a reducir el calor radiante alrededor de los colectores, los turbocompresores, los tubos y los silenciadores en sistemas de generadores, motores marinos y motores de gran potencia.

{{{sourceTextContent.description}}}

Una manta aislante para el escape diésel es un sistema de aislamiento térmico desmontable diseñado para controlar el calor en torno a los componentes del escape del motor que alcanzan altas temperaturas. Se utiliza habitualmente en motores diésel, grupos electrógenos, sistemas de propulsión marítima, maquinaria de construcción y equipos industriales de potencia, donde los colectores de escape, los turbocompresores y las tuberías generan un intenso calor radiante.

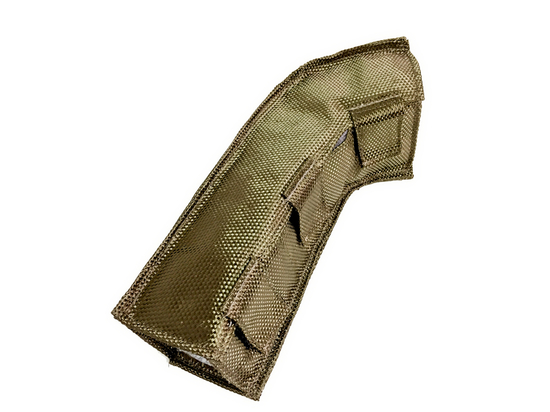

A diferencia de una simple envoltura para el escape, una manta aislante para el escape diésel suele fabricarse a medida para adaptarse a la forma del componente. Puede diseñarse para ajustarse a tramos de tubería rectos, colectores, codos, carcasas de turbocompresores, bridas, silenciadores y otros conjuntos de escape complejos.

El objetivo principal es contener el calor más cerca de la fuente de escape.

Los motores diésel pueden generar cargas térmicas considerables durante el funcionamiento continuo. En las cabinas compactas de los generadores, las salas de máquinas de los buques y la maquinaria pesada, este calor puede elevar la temperatura ambiente y exponer el cableado cercano, las mangueras hidráulicas, los conductos de combustible, los sensores y los componentes eléctricos a un estrés térmico prolongado.

Una manta aislante para gases de escape diésel correctamente diseñada ayuda a reducir esta exposición mediante el uso de varias capas de materiales funcionales.

La capa de contacto con el calor se sitúa más cerca de la superficie de escape y debe soportar la exposición directa a altas temperaturas. Se puede optar por tejido de fibra de vidrio, tejido con alto contenido en sílice, malla de acero inoxidable y otros materiales resistentes al calor, en función de los requisitos térmicos.

El núcleo aislante proporciona la principal resistencia a la transferencia de calor. Se pueden utilizar aislantes de fibra de vidrio, aislantes a base de sílice y materiales de fibra cerámica, dependiendo de la capacidad térmica requerida y del espesor del aislamiento.

La cubierta exterior protege la manta contra la abrasión, el aceite, la humedad, las vibraciones y la manipulación repetida. Se puede utilizar fibra de vidrio recubierta de silicona y otros tejidos técnicos duraderos cuando se necesita una mayor protección frente a las condiciones ambientales.

Esta estructura multicapa permite que la manta proporcione aislamiento térmico sin dejar de ser desmontable para su mantenimiento.

Entre las aplicaciones típicas de las mantas para gases de escape diésel se incluyen:

Colectores de escape diésel

Carcasas de turbocompresores

Tubos de salida de turbocompresores

Tubos de escape de generadores

Sistemas de escape diésel marinos

Silenciadores y amortiguadores de ruido

Codos de escape

Juntas flexibles de escape

Bridas y conexiones de expansión

Conjuntos de escape de motores de alta resistencia

Las zonas del colector de escape y del turbocompresor suelen encontrarse entre las partes más calientes de un sistema de motor diésel. Estos componentes pueden generar un fuerte calor radiante cerca de mangueras, cables y equipos circundantes.

Las mantas a medida pueden moldearse alrededor de estos componentes sin impedir el acceso a los pernos, sensores, conductos de aceite y otros puntos de mantenimiento.

En el caso de las tuberías de escape, las mantas desmontables pueden fabricarse en secciones separadas. Esta construcción segmentada permite a los técnicos retirar únicamente la zona que requiere inspección o reparación, en lugar de desmontar todo el sistema de aislamiento.

Esta es una de las principales diferencias entre una manta desmontable para el escape diésel y un revestimiento térmico permanente para el escape.

Es posible que haya que cortar el aislamiento permanente antes de realizar el mantenimiento. Una vez dañado, puede ser necesario sustituirlo. Una manta desmontable se puede abrir, retirar y volver a instalar, lo que la hace más adecuada para equipos que requieren un mantenimiento rutinario.

La vibración es otro factor crítico de diseño.

Los motores diésel funcionan bajo un movimiento mecánico continuo. La manta debe permanecer fija sin desplazarse, aflojarse ni dejar al descubierto zonas calientes. Se pueden seleccionar sistemas de sujeción como ganchos, muelles, alambre de atar, correas o hebillas en función del componente y del nivel de vibración.

La manta también debe mantener su espesor aislante tras un funcionamiento repetido.

Una compresión excesiva puede reducir la resistencia térmica, mientras que una estructura demasiado holgada puede permitir el movimiento y provocar una cobertura irregular.

Los ingenieros que especifiquen una manta para el escape de un motor diésel deben evaluar:

Temperatura de funcionamiento continua

Temperatura máxima de escape

Temperatura deseada de la superficie exterior

Geometría del componente

Espacio libre disponible para la instalación

Espesor del aislamiento

Vibración del motor

Exposición al aceite y a la humedad

Riesgo de abrasión

Frecuencia de mantenimiento

Método de fijación

Posiciones de los sensores y soportes

Vida útil requerida

El entorno de instalación también influye en los requisitos de diseño.

En los grupos electrógenos diésel, las mantas para el escape ayudan a reducir el calor liberado en el recinto y pueden limitar la exposición térmica en torno a los controles eléctricos, los alternadores y el cableado.

En los sistemas diésel marinos, es posible que la manta tenga que soportar una elevada humedad, la contaminación por aceite y espacios reducidos para la maquinaria.

En la maquinaria de construcción y minería, la durabilidad y la resistencia a las vibraciones pueden cobrar especial importancia, ya que el sistema de escape funciona en condiciones de movimiento continuo y de trabajo exigentes.

Una manta para el escape diésel también puede utilizarse junto con un escudo térmico secundario para el escape.

La manta retiene el calor alrededor de la fuente de escape, mientras que el escudo térmico protege un componente específico cercano del calor radiante residual. Esta combinación puede resultar útil en compartimentos de motor muy compactos.

BSTFLEX fabrica mantas de escape diésel a medida para grupos electrógenos, motores marinos, maquinaria pesada y sistemas diésel industriales. Los materiales de la manta, el espesor del aislamiento, las formas y los métodos de fijación pueden desarrollarse de acuerdo con planos, medidas de los componentes, muestras y condiciones reales de funcionamiento.

En el caso de los motores diésel en los que el calor de los gases de escape afecta a la fiabilidad del equipo, a la protección de los componentes o a las condiciones de mantenimiento, una manta para el sistema de escape diseñada adecuadamente ofrece una solución práctica para reducir el calor radiante sin impedir el acceso al sistema de escape.
