Aislamiento del tubo de escape del generador: por qué es importante para la gestión térmica del grupo electrógeno
{{{sourceTextContent.subTitle}}}
Cómo las mantas aislantes para los tubos de escape de los generadores ayudan a controlar el calor en el interior de las cabinas de los grupos electrógenos y a proteger los componentes eléctricos, mecánicos y estructurales cercanos.
{{{sourceTextContent.description}}}
El aislamiento de los tubos de escape de los generadores desempeña un papel importante en el control del calor en el interior de los grupos electrógenos diésel y los sistemas de generadores cerrados. Los tubos de escape pueden funcionar a altas temperaturas y liberar una cantidad considerable de calor radiante al recinto circundante, lo que afecta a los equipos eléctricos, el cableado, las mangueras, los componentes del motor y otras piezas sensibles al calor.
Un sistema de aislamiento de los tubos de escape correctamente diseñado crea una barrera térmica alrededor de los tubos de escape calientes para reducir la transferencia de calor al entorno circundante. Esto puede ayudar a controlar la temperatura del recinto, limitar la exposición al calor radiante y mejorar las condiciones térmicas en torno al sistema del generador.
El aislamiento de los tubos de escape de los generadores se utiliza habitualmente en:
Tubos de escape de generadores diésel
Colectores de generadores
Tuberías de salida del turbocompresor
Codos de escape
Silenciadores
Conexiones flexibles de escape
Bridas
Juntas de dilatación
Otros componentes de escape sometidos a altas temperaturas
Los requisitos para el aislamiento de los gases de escape de los generadores pueden variar considerablemente entre unas instalaciones y otras. Un pequeño grupo electrógeno cerrado puede tener un espacio muy limitado entre el tubo de escape y los componentes eléctricos, mientras que un gran grupo electrógeno industrial puede utilizar tramos de escape más largos con condiciones de ventilación diferentes.
Por este motivo, el aislamiento debe seleccionarse en función de la configuración real del generador, en lugar de utilizar un diseño estándar para todas las aplicaciones.

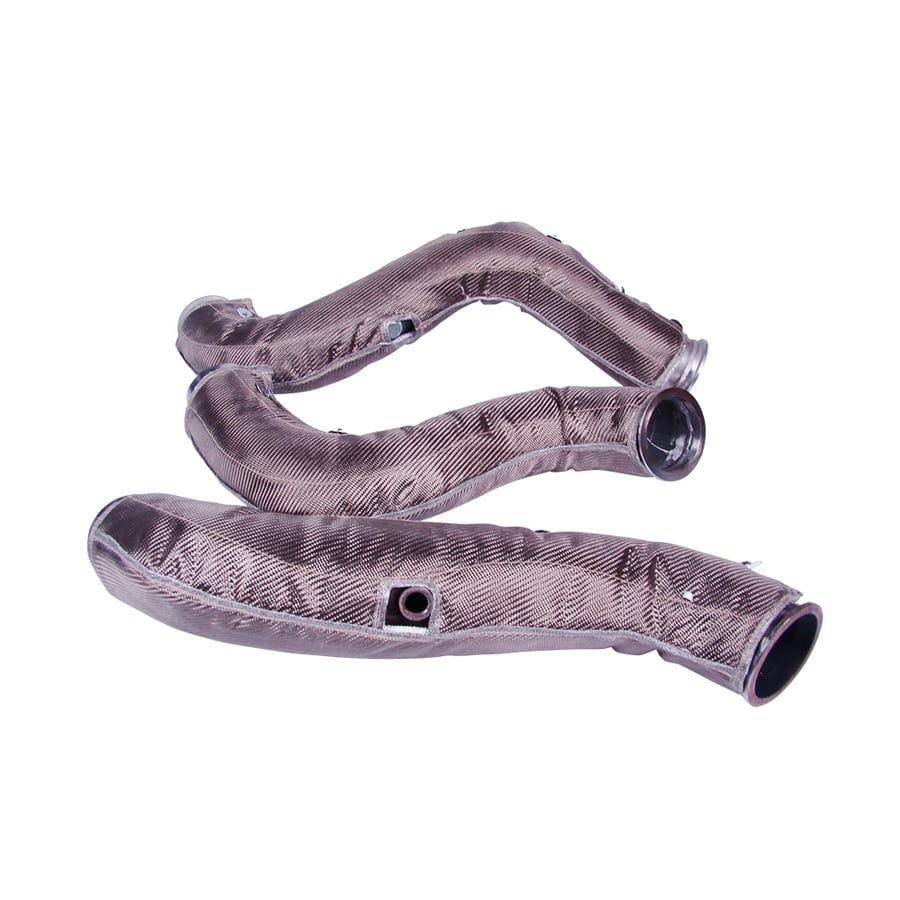

Una manta aislante desmontable para el escape es una solución práctica para las tuberías de escape de los generadores. La manta puede fabricarse según las dimensiones y la geometría del componente de escape y fijarse mediante sistemas de sujeción desmontables.
Este diseño cumple dos funciones importantes: el aislamiento térmico durante el funcionamiento del generador y un acceso cómodo durante el mantenimiento.
Los grupos electrógenos requieren un mantenimiento periódico, y puede ser necesario inspeccionar, reparar o sustituir los componentes del sistema de escape. Un sistema de aislamiento permanente puede dificultar el acceso, ya que puede ser necesario retirar el aislamiento antes de poder acceder al componente.
Una manta aislante desmontable para el escape del generador puede abrirse y retirarse durante el mantenimiento, y volver a instalarse después. Esto la hace especialmente útil en torno a bridas, conexiones de turbocompresores, colectores de escape y otros componentes que requieren mantenimiento.
La estructura del aislamiento del tubo de escape del generador suele constar de varias capas.
La capa interior, en contacto directo con el calor, se selecciona para soportar la exposición a altas temperaturas procedentes del tubo de escape. Dependiendo de la aplicación, pueden utilizarse tejido de fibra de vidrio, tejido con alto contenido en sílice, malla de acero inoxidable y otros materiales textiles resistentes a altas temperaturas.
El núcleo del aislamiento proporciona la resistencia térmica principal. Se puede optar por fibra de vidrio, aislamiento a base de sílice y fibra cerámica en función de la resistencia térmica requerida y del espesor del aislamiento.
La cubierta exterior protege el aislamiento de la abrasión, las vibraciones, el aceite, la humedad y la manipulación repetida. Se puede utilizar fibra de vidrio recubierta de silicona y otros tejidos técnicos cuando se requiera una mayor durabilidad frente a las condiciones ambientales.
La selección de materiales debe tener en cuenta tanto la temperatura como el entorno de funcionamiento del generador.
Los sistemas de escape de los generadores diésel están sometidos a ciclos repetidos de calentamiento y enfriamiento, vibraciones y movimientos mecánicos. Por lo tanto, la manta aislante debe mantener su estructura y la integridad de sus fijaciones a lo largo de un funcionamiento repetido.
El entorno del recinto también puede influir en el diseño.
La neblina de aceite, la condensación, el polvo y los líquidos de mantenimiento pueden entrar en contacto con la superficie externa. Una capa exterior protectora adecuada puede ayudar a mejorar la vida útil del sistema de aislamiento en estas condiciones.
El aislamiento del tubo de escape del generador también puede ayudar a proteger los componentes cercanos.
Los cables eléctricos, el cableado de control, los sensores, las líneas hidráulicas, los sistemas de combustible y los componentes estructurales pueden estar situados relativamente cerca de las tuberías de escape calientes. La exposición continua al calor radiante puede aumentar la tensión térmica en estos componentes.
Contener el calor alrededor del tubo de escape puede reducir la cantidad de calor radiante liberado al recinto circundante.
El espesor del aislamiento es otro parámetro de diseño importante.
El espesor adecuado depende de la temperatura de los gases de escape, el diámetro del tubo, las condiciones ambientales, el espacio de instalación disponible y la temperatura superficial externa requerida. Aumentar el aislamiento no siempre es práctico, ya que los recintos de los grupos electrógenos pueden tener estrictas limitaciones de espacio libre.
Por lo tanto, los ingenieros deben establecer el objetivo térmico antes de seleccionar la configuración de la manta aislante.
Entre los factores importantes de especificación se incluyen:
Temperatura de funcionamiento del tubo de escape
Exposición a la temperatura máxima
Temperatura de superficie externa requerida
Diámetro del tubo
Geometría del tubo y de los componentes
Espacio libre disponible
Espesor del aislamiento
Vibraciones del generador
Exposición al aceite y a la humedad
Condiciones de ventilación
Requisitos de mantenimiento
Método de fijación
Ciclo de funcionamiento previsto
En el caso de los tubos de escape rectos de los generadores, el aislamiento puede fabricarse en secciones cilíndricas que se ajusten alrededor del tubo.
Para los codos y las secciones irregulares, los paneles con formas a medida pueden ofrecer una mejor cobertura.
En el caso de bridas y puntos de servicio, se pueden diseñar secciones desmontables para que los técnicos puedan acceder a la conexión sin tener que retirar todo el sistema de aislamiento del escape.
Los sistemas de escape de generadores de gran tamaño también pueden beneficiarse de una construcción segmentada. Se pueden instalar varias secciones de manta a lo largo del recorrido del escape, lo que permite retirar secciones individuales cuando sea necesario realizar el mantenimiento.
El objetivo térmico también debe definirse claramente.
Algunas aplicaciones de generadores requieren principalmente la protección del personal frente a superficies calientes. Otras se centran en reducir el calor radiante en el interior del recinto. En instalaciones más exigentes, el objetivo puede ser proteger los equipos eléctricos o mantener una temperatura específica en el recinto.
Estos requisitos pueden dar lugar a diferentes espesores de aislamiento y combinaciones de materiales.
Una manta aislante para el escape también puede combinarse con un escudo térmico para el escape. La manta reduce la transferencia de calor directamente desde el tubo de escape, mientras que un escudo térmico puede proporcionar protección adicional a un componente específico cercano.
Este enfoque combinado puede resultar útil cuando el diseño del generador deja muy poco espacio entre el sistema de escape y los equipos sensibles.
En comparación con el revestimiento convencional para tubos de escape, una manta aislante desmontable facilita el acceso para el mantenimiento y puede reutilizarse tras la intervención. En comparación con un simple escudo térmico metálico, el aislamiento directo del tubo de escape proporciona contención térmica alrededor del propio tubo caliente.
BSTFLEX fabrica mantas aislantes a medida para tubos de escape de generadores y fundas térmicas desmontables para grupos electrógenos diésel y equipos de energía industrial. Los productos pueden fabricarse según planos, dimensiones de los tubos, muestras de componentes y requisitos de funcionamiento.
Las combinaciones de materiales pueden incluir fibra de vidrio, tejido con alto contenido en sílice, aislamiento de fibra cerámica, malla de acero inoxidable y fibra de vidrio recubierta de silicona, en función de la temperatura, las condiciones mecánicas y la exposición ambiental.
En el caso de los sistemas de generadores diésel cerrados, en los que el calor de los gases de escape contribuye a elevar la temperatura del recinto o supone un riesgo para los componentes cercanos, un aislamiento de los tubos de escape del generador diseñado adecuadamente ofrece un método eficaz para controlar el calor, al tiempo que se mantiene el acceso para la inspección y el mantenimiento.
