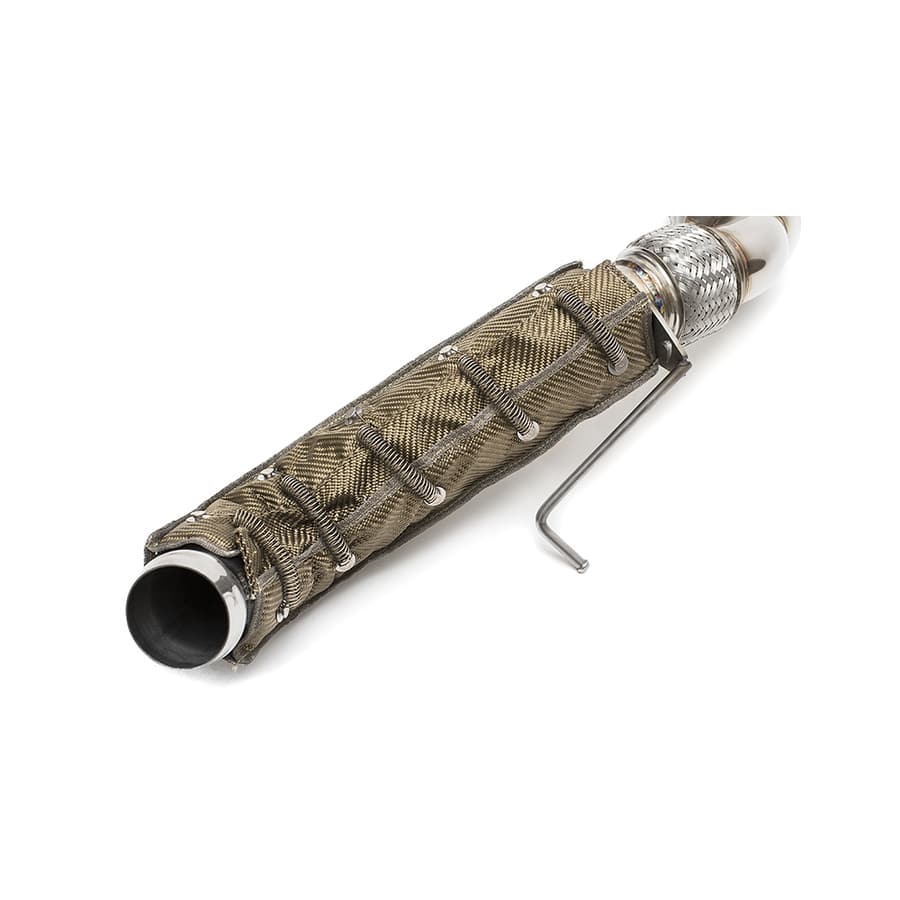

Manta aislante para sistemas de escape de motores marinos

{{{sourceTextContent.subTitle}}}

manta aislante para el tubo de escape de embarcaciones

{{{sourceTextContent.description}}}

Una manta aislante para sistemas de escape marinos está diseñada para controlar el calor generado por los sistemas de escape de motores a alta temperatura en embarcaciones, buques, barcos de trabajo, equipos offshore y unidades de potencia marítimas. Al recubrir los tubos de escape calientes y los componentes relacionados con un aislamiento técnico, la manta ayuda a reducir las temperaturas de la superficie exterior, limita la transferencia de calor por radiación y crea un entorno térmico más seguro alrededor del compartimento del motor.

Los sistemas de escape marinos funcionan en condiciones exigentes. Las altas temperaturas de los gases de escape, la vibración continua del motor, el espacio de instalación limitado, la humedad, la exposición a la sal y el mantenimiento frecuente pueden dificultar la instalación y el mantenimiento del aislamiento convencional. Una manta aislante de escape desmontable y correctamente diseñada proporciona protección térmica, al tiempo que permite a los ingenieros y al personal de mantenimiento acceder al sistema de escape cuando sea necesario.

BSTFLEX fabrica mantas aislantes a medida para sistemas de escape marinos, adaptadas a diferentes configuraciones de motor y geometrías de escape. El aislamiento puede fabricarse para tubos rectos, curvas, codos, bridas, juntas de dilatación, colectores, conexiones de turbocompresores, silenciadores y otros componentes de forma irregular.

¿Por qué utilizar una manta aislante en un sistema de escape marino?

La gestión del calor es especialmente importante en los compartimentos de los motores marinos, ya que los componentes del sistema de escape pueden funcionar a temperaturas significativamente más altas que los equipos circundantes. El calor radiante y convectivo procedente de un tubo de escape sin aislar puede elevar la temperatura de las mangueras, el cableado, los sensores, los componentes del sistema de combustible y las piezas estructurales cercanas.

Una manta aislante para el escape de embarcaciones crea una barrera térmica entre el componente caliente del escape y su entorno.

Dependiendo del diseño del sistema, el aislamiento puede aportar varias ventajas prácticas:

Menores temperaturas en la superficie externa
Reducción del calor radiante en el interior del compartimento del motor
Protección de los componentes cercanos
Mayor seguridad para el operador y el personal de mantenimiento
Mejor gestión térmica en torno a los motores de embarcaciones
Menor exposición al calor de los sistemas eléctricos y de fluidos
Mayor facilidad para su retirada y reinstalación en comparación con el aislamiento permanente
Mayor protección de los componentes del sistema de escape en espacios reducidos

El objetivo no es simplemente cubrir el tubo de escape. El sistema de aislamiento debe diseñarse teniendo en cuenta la temperatura de los componentes, el espacio libre disponible, el movimiento mecánico y los requisitos de funcionamiento.

Estructura de la manta aislante para sistemas de escape marinos

Una manta aislante para el escape marítimo suele constar de varias capas funcionales, en lugar de un único material aislante.

La cubierta exterior proporciona protección mecánica y frente a las condiciones ambientales. Dependiendo de la aplicación, esta capa puede estar compuesta por tejido de fibra de vidrio, fibra de vidrio recubierta de silicona, tejido aluminizado, tejido de sílice u otro tejido resistente a altas temperaturas.

La capa aislante proporciona la resistencia térmica principal. Entre las opciones habituales se incluyen la fibra de vidrio, la sílice, la fibra cerámica y otros materiales aislantes para altas temperaturas.

Se puede seleccionar un revestimiento interior o una capa resistente al calor en función de la temperatura y la configuración del componente. La superficie interior debe ser compatible con el entorno de funcionamiento y no debe interferir con el componente del escape.

El sistema de fijación también es importante. Se pueden incorporar a la manta alambre de acero inoxidable, correas, ganchos, hebillas, sistemas de cordones u otros métodos de fijación mecánica para que permanezca bien sujeta a pesar de las vibraciones del motor.

En el caso de los equipos marinos, la construcción completa debe considerarse como un sistema. Un material aislante para altas temperaturas por sí solo no determina si la manta acabada es adecuada para una aplicación marina.

Componentes del sistema de escape de motores marinos que pueden aislarse

Se puede fabricar una manta aislante para el escape marino a medida para muchas secciones diferentes de un sistema de escape.

Entre las aplicaciones típicas se incluyen:

Tubos de escape marinos

Los tubos de escape largos pueden generar un calor radiante considerable en el interior de la sala de máquinas. Una manta aislante desmontable puede cubrir el tubo sin impedir el acceso para su inspección y mantenimiento.

Codos y curvas de escape

Los codos suelen tener geometrías complejas y son difíciles de aislar con manguitos estándar. Las mantas fabricadas a medida pueden adaptarse a la forma real del componente.

Colectores de escape

Los colectores pueden combinar múltiples conductos de escape en un espacio reducido. El aislamiento ayuda a controlar el calor alrededor del colector y de los componentes adyacentes del motor.

Conexiones del turbocompresor

Las zonas de escape del turbocompresor pueden funcionar a altas temperaturas y suelen requerir protección térmica para los componentes circundantes. Se puede diseñar un aislamiento a medida adaptándose a los espacios libres disponibles.

Silenciadores

Los silenciadores de escape marinos pueden tener grandes diámetros y acoplamientos irregulares. Una manta aislante seccional puede proporcionar cobertura térmica sin dejar de ser desmontable para el mantenimiento.

Bridas y conexiones de servicio

Se pueden incorporar secciones especiales alrededor de bridas, puntos de inspección y zonas de conexión, de modo que los puntos críticos de mantenimiento sigan siendo accesibles.

Diseño de una manta aislante para el sistema de escape marítimo

Las aplicaciones marítimas requieren algo más que la simple selección del espesor del aislamiento. La manta debe diseñarse teniendo en cuenta las condiciones físicas y de funcionamiento del sistema de escape.

Temperatura

Antes de seleccionar la estructura del aislamiento, deben determinarse la temperatura de funcionamiento continua y la temperatura máxima potencial. Los sistemas que alcanzan temperaturas más elevadas pueden requerir un aislamiento a base de sílice o cerámica, en lugar de los materiales estándar de fibra de vidrio.

Geometría de los componentes

Los sistemas de escape marinos suelen contener codos, reductores, bridas y uniones soldadas. Se puede fabricar una manta a medida a partir de medidas, planos, plantillas o datos tridimensionales de los componentes.

Espacio libre

El espacio disponible entre el componente del escape y el equipo circundante es un parámetro de diseño importante. El espesor del aislamiento debe seleccionarse de manera que proporcione el rendimiento térmico requerido sin interferir con los componentes adyacentes.

Vibraciones y movimiento

Los motores marinos generan vibraciones continuas. Los componentes del sistema de escape también pueden moverse con respecto a las estructuras circundantes mientras el motor está en funcionamiento. El sistema de fijación de la manta debe adaptarse a este movimiento sin aflojarse ni sufrir daños.

Acceso para el mantenimiento

Un sistema de aislamiento instalado de forma permanente puede dificultar la inspección. Las mantas desmontables pueden dividirse en varias secciones, lo que permite a los técnicos retirar únicamente la parte necesaria del aislamiento.

Humedad y entorno marino

Los equipos marinos pueden estar expuestos a la humedad, la condensación y a entornos con presencia de sal. Por lo tanto, el tejido exterior, las costuras, los componentes de sujeción y la construcción general deben seleccionarse teniendo en cuenta el entorno de instalación.

Materiales habituales para las mantas de escape marítimas

Las diferentes aplicaciones de escape marítimas requieren distintas combinaciones de materiales.

El aislamiento a base de fibra de vidrio se suele elegir para aplicaciones en las que son importantes la resistencia a altas temperaturas, la flexibilidad y la rentabilidad.

El tejido de sílice y el aislamiento de sílice pueden considerarse para aplicaciones que requieran una mayor capacidad de resistencia a la temperatura y una excelente resistencia a la exposición térmica.

El aislamiento de fibra cerámica es adecuado para componentes de escape a alta temperatura en los que se requiere un alto nivel de resistencia térmica.

Los tejidos exteriores aluminizados pueden proporcionar protección térmica reflectante y resultan útiles cuando el control del calor radiante es un objetivo de diseño importante.

Los tejidos de fibra de vidrio recubiertos de silicona pueden seleccionarse cuando se requiere flexibilidad, resistencia a la abrasión y protección del tejido exterior.

La combinación correcta depende de la temperatura de escape, la ubicación de la instalación, el espesor de aislamiento requerido y las condiciones ambientales.

Diseño desmontable para el mantenimiento de motores marinos

Una de las principales ventajas de una manta aislante para el sistema de escape marino es su diseño desmontable.

Los motores marinos requieren inspecciones y mantenimiento periódicos. Es posible que sea necesario inspeccionar o sustituir las conexiones del sistema de escape, los turbocompresores, los colectores, las bridas y otros componentes durante la vida útil del equipo.

Una manta desmontable puede abrirse y volver a instalarse sin dañar el sistema de aislamiento.

Este enfoque puede reducir las interrupciones por mantenimiento y hacer que el aislamiento térmico resulte más práctico para las salas de máquinas navales.

También pueden utilizarse varias secciones de manta en conjuntos de escape complejos. En lugar de fabricar una cubierta grande, el sistema puede dividirse en secciones individuales alrededor de codos, tubos rectos, bridas y otros componentes.

Mantas aislantes a medida para tubos de escape marinos

Los sistemas de escape marinos rara vez presentan geometrías idénticas en diferentes motores y embarcaciones. Por este motivo, la fabricación a medida suele ser más práctica que el uso de un producto de aislamiento para tubos de escape universal.

BSTFLEX puede fabricar mantas aislantes para sistemas de escape marinos según las dimensiones de los componentes, planos, fotografías, plantillas o especificaciones del cliente.

La personalización puede incluir:

Longitud y diámetro a medida
Construcción multisección
Recortes para accesorios y sensores
Aberturas para bridas
Cobertura de codos y curvas
Diferentes espesores de aislamiento
Tejidos exteriores resistentes a altas temperaturas
Superficies exteriores reflectantes
Sistemas de fijación de acero inoxidable
Sistemas de fijación desmontables
Etiquetas e identificación personalizadas

Esto permite que el sistema de aislamiento se adapte a la configuración real del sistema de escape, en lugar de tener que aplicar un producto estándar a un componente naval complejo.

Aplicaciones

Las mantas aislantes para sistemas de escape navales pueden utilizarse en:

Motores diésel marinos
Motores de barco
Motores de embarcaciones
Embarcaciones de trabajo
Remolcadores
Barcos pesqueros
Equipos en alta mar
Generadores marinos
Motores auxiliares
Sistemas de propulsión marinos comerciales
Sistemas de escape de la sala de máquinas

Manta aislante para sistemas de escape marinos frente a envoltura aislante para sistemas de escape

La envoltura tradicional para tubos de escape se instala normalmente enrollando un material flexible alrededor del tubo. Este método puede resultar eficaz para geometrías de escape relativamente sencillas, pero puede resultar menos práctico cuando se requiere un desmontaje o mantenimiento frecuente.

Una manta aislante desmontable para tubos de escape marinos se fabrica a medida como una cubierta ajustada. Puede incorporar capas aislantes, un tejido protector exterior y elementos de fijación mecánica.

En las salas de máquinas navales, donde el acceso para el mantenimiento, la geometría compleja de los componentes y la facilidad de mantenimiento a largo plazo son importantes, una manta extraíble a medida puede ofrecer una solución más práctica para la gestión térmica.

Selección del aislamiento adecuado para el escape naval

La manta aislante para el escape naval adecuada debe seleccionarse en función del entorno operativo completo, y no solo de la temperatura.

Entre los parámetros clave se incluyen:

Temperatura de funcionamiento del escape
Temperatura máxima
Dimensiones de los componentes
Espacio libre disponible para la instalación
Reducción requerida de la temperatura superficial
Espesor de aislamiento requerido
Vibraciones del motor
Exposición a la humedad
Frecuencia de mantenimiento
Método de fijación requerido
Condiciones ambientales marítimas
Vida útil requerida

Proporcionar las dimensiones exactas de los componentes y las condiciones de funcionamiento permite optimizar el diseño del aislamiento para la aplicación concreta.

Fabricante de mantas aislantes para sistemas de escape marinos

BSTFLEX suministra mantas aislantes a medida para altas temperaturas destinadas a sistemas de escape marinos y otras aplicaciones industriales de gestión térmica. Cada manta puede diseñarse de acuerdo con la geometría del componente, los requisitos de temperatura y el entorno de instalación.

Ya se trate de un tubo de escape de un motor marítimo, un colector, un codo, un silenciador, un turbocompresor o un conjunto completo de escape, se puede desarrollar un aislamiento a medida que proporcione protección térmica al tiempo que permita el acceso para la inspección y el mantenimiento.

Si está buscando mantas aislantes para el escape de una embarcación nueva, un motor de recambio, un generador marítimo o un sistema de escape ya existente, facilítenos las dimensiones de los componentes, la temperatura de funcionamiento y los requisitos de instalación. De este modo, podremos desarrollar una solución de aislamiento a medida para la configuración específica del escape.
