Aislamiento del sistema de escape marino para la gestión térmica de la sala de máquinas
{{{sourceTextContent.subTitle}}}

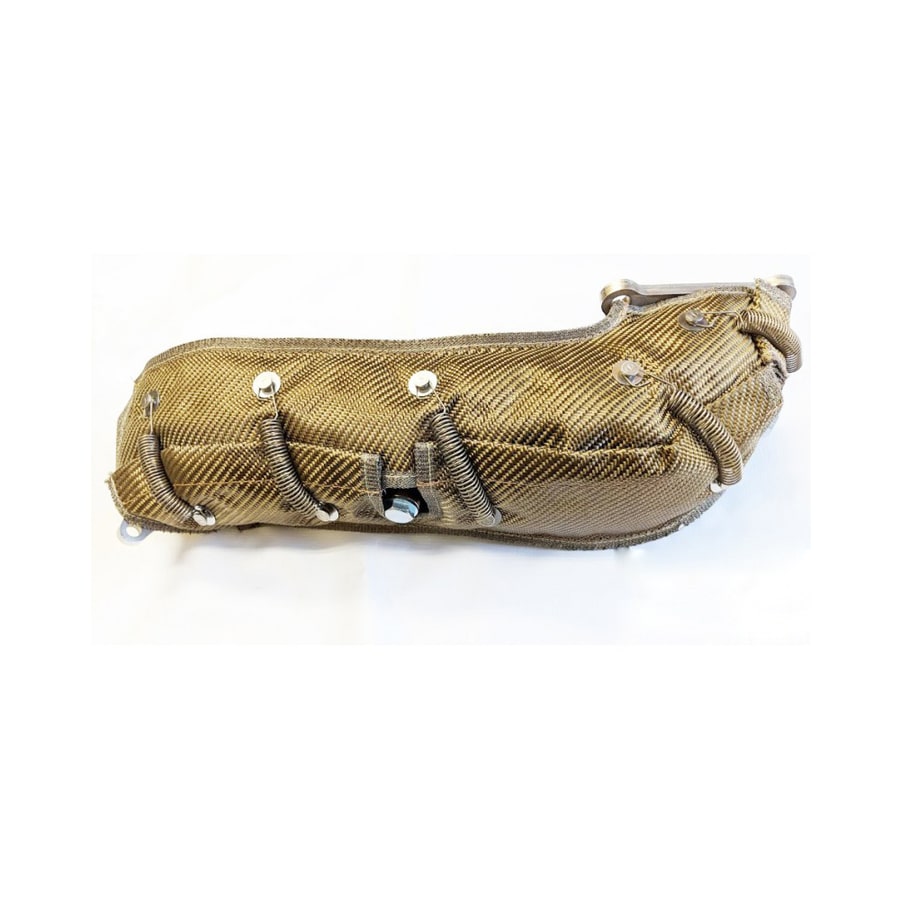

Aislamiento del sistema de escape de embarcaciones
{{{sourceTextContent.description}}}
El aislamiento de los sistemas de escape marinos se utiliza para controlar el calor generado por los sistemas de escape de los motores marinos y reducir la cantidad de energía térmica que se transmite a la sala de máquinas circundante. Se puede aplicar a tubos de escape, colectores, codos, salidas de turbocompresores, silenciadores y otros componentes sometidos a altas temperaturas.
La gestión del calor cobra especial importancia en los equipos marinos, ya que los sistemas de escape suelen instalarse en compartimentos de motor compactos con ventilación limitada y espacio reducido. Las superficies calientes de los gases de escape pueden exponer a temperaturas elevadas el cableado, las mangueras, los sensores, los componentes del sistema de combustible y las piezas estructurales cercanas.
Un sistema de aislamiento de escape marítimo correctamente diseñado crea una barrera térmica alrededor de estos componentes, al tiempo que permite que el sistema de escape funcione a la temperatura prevista.
Para los equipos marinos en servicio, las mantas aislantes desmontables suelen ser una solución práctica. Pueden fabricarse para adaptarse a geometrías complejas de los sistemas de escape y retirarse cuando sea necesario realizar una inspección o un mantenimiento.
BSTFLEX suministra soluciones personalizadas de aislamiento para sistemas de escape marinos destinadas a motores diésel, generadores marinos, buques comerciales, embarcaciones de trabajo y otros sistemas de propulsión marinos sometidos a altas temperaturas.
Por qué es importante el aislamiento del escape de los motores marinos
Los sistemas de escape marinos pueden funcionar a temperaturas muy superiores a la del compartimento del motor que los rodea. Sin protección térmica, el calor se transfiere desde la superficie del escape mediante radiación y convección.
En una sala de máquinas cerrada, este calor puede acumularse alrededor de los componentes cercanos.
Por lo tanto, el objetivo del aislamiento de los gases de escape va más allá de la simple protección del tubo de escape. Forma parte de la estrategia global de gestión térmica del compartimento del motor.
Un sistema de aislamiento adecuado puede ayudar a:
Reducir la temperatura de la superficie de los gases de escape
Limitar la transferencia de calor por radiación
Proteger los componentes cercanos
Reducir la acumulación de calor en espacios confinados
Mejorar las condiciones de trabajo en torno a la maquinaria caliente
Proteger el cableado eléctrico y las mangueras del calor excesivo
Reducir la exposición térmica de los equipos sensibles
Mejorar la organización general del entorno térmico de la sala de máquinas
La reducción de temperatura que se puede alcanzar depende de la temperatura de los gases de escape, la estructura del aislamiento, el espesor, la superficie y las condiciones del entorno.
Componentes del sistema de escape marino que requieren aislamiento
Las diferentes secciones de un sistema de escape marino presentan distintos retos térmicos y mecánicos.
Aislamiento de los tubos de escape
Los tubos de escape rectos son relativamente sencillos de cubrir, pero el aislamiento debe adaptarse al diámetro del tubo, al espacio libre disponible y al acceso para el mantenimiento.
Se puede fabricar una manta aislante desmontable para el tubo en forma de cubierta cilíndrica a medida, en lugar de utilizar un material instalado de forma permanente.
Aislamiento del colector de escape
El colector suele ser una de las zonas más exigentes de un sistema de escape de un motor marítimo. Puede contener múltiples ramificaciones y puntos de conexión en un espacio reducido.
Una manta a medida puede adaptarse a la geometría del colector y, al mismo tiempo, proporcionar aberturas para los elementos de fijación y los componentes de mantenimiento.
Aislamiento de los codos de escape
Los codos requieren un aislamiento con una forma especial, ya que su diámetro y dirección cambian a lo largo del componente.
En lugar de forzar una manga recta alrededor del codo, se puede confeccionar una manta de varias piezas que se adapte a la geometría real.
Aislamiento del turbocompresor
El lado de escape del turbocompresor puede generar un calor considerable y puede estar situado cerca de otros componentes del motor.
Se puede diseñar un aislamiento a medida para altas temperaturas que se adapte al espacio disponible, al tiempo que se mantiene el acceso a los puntos de conexión y a las zonas de mantenimiento.
Aislamiento de silenciadores
Los silenciadores de escape marinos pueden tener superficies relativamente grandes y estar situados en espacios reducidos.
Una manta aislante seccional puede cubrir el cuerpo del silenciador, al tiempo que permite el acceso a bridas, soportes y otros puntos de conexión.
Materiales para el aislamiento de sistemas de escape marinos
No existe un único material adecuado para todos los sistemas de escape marinos.
La selección del material debe basarse en la temperatura, la flexibilidad, las condiciones mecánicas, la exposición ambiental y la vida útil requerida.
Fibra de vidrio
Los tejidos y aislantes de fibra de vidrio se utilizan habitualmente en aplicaciones de protección térmica naval, ya que combinan resistencia a altas temperaturas con flexibilidad.
Son adecuados para muchos tubos de escape y componentes en los que la temperatura de funcionamiento se encuentra dentro del rango de diseño del material.
Sílice
Los tejidos y aislantes de sílice pueden utilizarse en aplicaciones que requieran una mayor resistencia a la exposición a altas temperaturas.
Resultan especialmente útiles en zonas de escape exigentes en las que la construcción estándar de fibra de vidrio podría no ofrecer la capacidad térmica suficiente.
Fibra cerámica
El aislamiento de fibra cerámica ofrece un rendimiento a altas temperaturas para aplicaciones exigentes en sistemas de escape.
Puede incorporarse como núcleo aislante de una manta a medida cuando la temperatura del componente requiere una solución de aislamiento para temperaturas más elevadas.
Fibra de vidrio recubierta de silicona
La fibra de vidrio recubierta de silicona puede utilizarse como tejido protector exterior cuando la flexibilidad, la resistencia a la manipulación y la protección del tejido son importantes.
El recubrimiento también proporciona un exterior más duradero para aplicaciones que implican una manipulación o instalación frecuentes.
Tejido aluminizado
Los materiales aluminizados pueden proporcionar protección térmica reflectante y pueden resultar útiles cuando la gestión del calor radiante es un factor importante a tener en cuenta.
La elección de una superficie exterior aluminizada debe basarse en el entorno térmico específico y en la estructura requerida.
Cómo se fabrica el aislamiento para sistemas de escape marinos
Una manta aislante marina para altas temperaturas suele constar de varias capas, cada una de las cuales desempeña una función específica.
El tejido exterior proporciona protección mecánica.
El núcleo aislante proporciona resistencia térmica.
Un tejido interior o revestimiento puede proteger el aislamiento de la exposición directa al componente caliente.
El sistema de fijación mantiene la manta firmemente colocada alrededor del componente del escape.
Esta construcción por capas permite optimizar el sistema de aislamiento, en lugar de depender de un único material para desempeñar todas las funciones.
Por ejemplo, una manta para el escape naval puede combinar una cubierta exterior textil resistente a altas temperaturas con un núcleo aislante de fibra de vidrio, sílice o cerámica y un sistema de fijación de acero inoxidable.
La combinación exacta depende de las condiciones de funcionamiento.
Consideraciones de diseño para salas de máquinas navales
Las salas de máquinas navales plantean varios retos de diseño que deben tenerse en cuenta antes de fabricar el aislamiento.
Espacio libre limitado
El espacio alrededor de los sistemas de escape navales suele ser reducido.
Por lo tanto, el espesor del aislamiento debe ofrecer un equilibrio adecuado entre el rendimiento térmico y el espacio libre.
Si la manta es demasiado gruesa, puede interferir con los equipos, soportes o puntos de acceso cercanos.
Geometría compleja
Los conjuntos de escape marinos suelen contener múltiples curvas, ramificaciones y accesorios.
Los patrones a medida resultan útiles para estas aplicaciones, ya que el aislamiento puede adaptarse a la geometría real del componente.
Vibraciones
Las vibraciones del motor pueden ejercer una tensión mecánica continua sobre el aislamiento.
La manta debe fijarse con un sistema de sujeción adecuado para el componente y las condiciones de funcionamiento.
Ciclos térmicos repetidos
Los motores marinos pasan repetidamente de una temperatura de funcionamiento a otra.
Por lo tanto, la estructura del aislamiento debe adaptarse a la expansión, la contracción y los ciclos repetidos de calentamiento y enfriamiento.
Acceso para el mantenimiento
Es posible que sea necesario inspeccionar o realizar el mantenimiento de un sistema de escape varias veces a lo largo de su vida útil.
Una manta desmontable permite a los técnicos acceder al componente sin dañar de forma permanente el aislamiento.
Entorno con humedad y corrosión
Los equipos marinos suelen estar expuestos a la humedad y a condiciones húmedas.
El tejido exterior, las costuras y los elementos de fijación deben seleccionarse en función del entorno de instalación concreto.
Aislamiento desmontable para sistemas de escape marinos
La estructura desmontable resulta especialmente útil cuando el componente aislado requiere un mantenimiento periódico.
En lugar de fijar el aislamiento de forma permanente o envolverlo alrededor del componente del sistema de escape, se puede instalar una manta desmontable mediante fijaciones mecánicas.
De este modo, la manta se puede abrir o retirar cuando sea necesario inspeccionar el componente.
Este diseño se puede aplicar a:
Colectores de escape
Tubos de escape
Codos
Bridas
Salidas de turbocompresores
Silenciadores
Secciones de expansión
Puntos de conexión del escape
En el caso de sistemas más grandes, se pueden instalar varias secciones individuales de manta en lugar de fabricar una cubierta grande.
Esto facilita la sustitución y el mantenimiento.
Aislamiento de escape marítimo para equipos nuevos y existentes
El aislamiento a medida no se limita a los motores marinos de nuevo diseño.
Los sistemas de escape existentes también pueden aislarse tras su instalación.
Para proyectos de adaptación, el fabricante puede trabajar a partir de medidas, fotografías, planos o plantillas físicas para producir un aislamiento que se ajuste al componente instalado.
Esto resulta útil cuando:
Las temperaturas en la sala de máquinas son más altas de lo esperado
Las mangueras o el cableado cercanos requieren protección térmica adicional
El aislamiento de escape existente se ha deteriorado
Se ha modificado el equipo
Un motor de recambio ha modificado la configuración del sistema de escape
Se requiere protección térmica adicional tras la instalación
El aislamiento para la adaptación puede diseñarse en torno al conjunto de escape existente sin necesidad de rediseñar todo el sistema.
Cómo seleccionar el aislamiento para sistemas de escape marinos
Antes de especificar el aislamiento, deben establecerse varios parámetros.
Factor de diseño Por qué es importante
Temperatura de escape Determina los materiales de aislamiento adecuados
Temperatura máxima Establece la resistencia a altas temperaturas necesaria
Diámetro de la tubería Determina las dimensiones de la manta
Geometría de los componentes Define el patrón requerido
Espacio libre disponible Limita el espesor del aislamiento
Vibración Influye en el sistema de fijación
Ciclos térmicos: afectan a la durabilidad del material
Exposición a la humedad: influye en el tejido exterior y los herrajes
Requisitos de mantenimiento: determina si el diseño debe ser desmontable o seccional
Temperatura superficial requerida: ayuda a determinar el espesor del aislamiento
Disponer de información precisa en la fase de diseño ayuda a evitar problemas durante la instalación.
Fabricante de aislamiento a medida para sistemas de escape marinos
BSTFLEX fabrica aislamiento a medida para sistemas de escape marinos destinado a aplicaciones de motores y sistemas de escape a alta temperatura.
Se pueden desarrollar soluciones tanto para tubos de escape individuales como para conjuntos completos de escape, incluyendo colectores, codos, conexiones de turbocompresores, silenciadores y bridas.
Dependiendo de la aplicación, la estructura del aislamiento puede incorporar fibra de vidrio, sílice, fibra cerámica, tejido aluminizado, fibra de vidrio recubierta de silicona y otros materiales resistentes a altas temperaturas.
También se pueden proporcionar dimensiones, aberturas, sistemas de fijación y diseños seccionales a medida.
Tanto para un nuevo proyecto de aislamiento de sistemas de escape marinos como para una aplicación de modernización, resulta útil facilitar información técnica como las dimensiones de los componentes, la temperatura de funcionamiento, fotografías o planos, el espesor de aislamiento requerido y el espacio disponible para la instalación.
De este modo, la manta aislante resultante puede diseñarse adaptándose a la configuración real del sistema de escape marino, en lugar de recurrir a un producto genérico de «talla única».
