Envoltura aislante para sistemas de escape marinos a altas temperaturas
{{{sourceTextContent.subTitle}}}

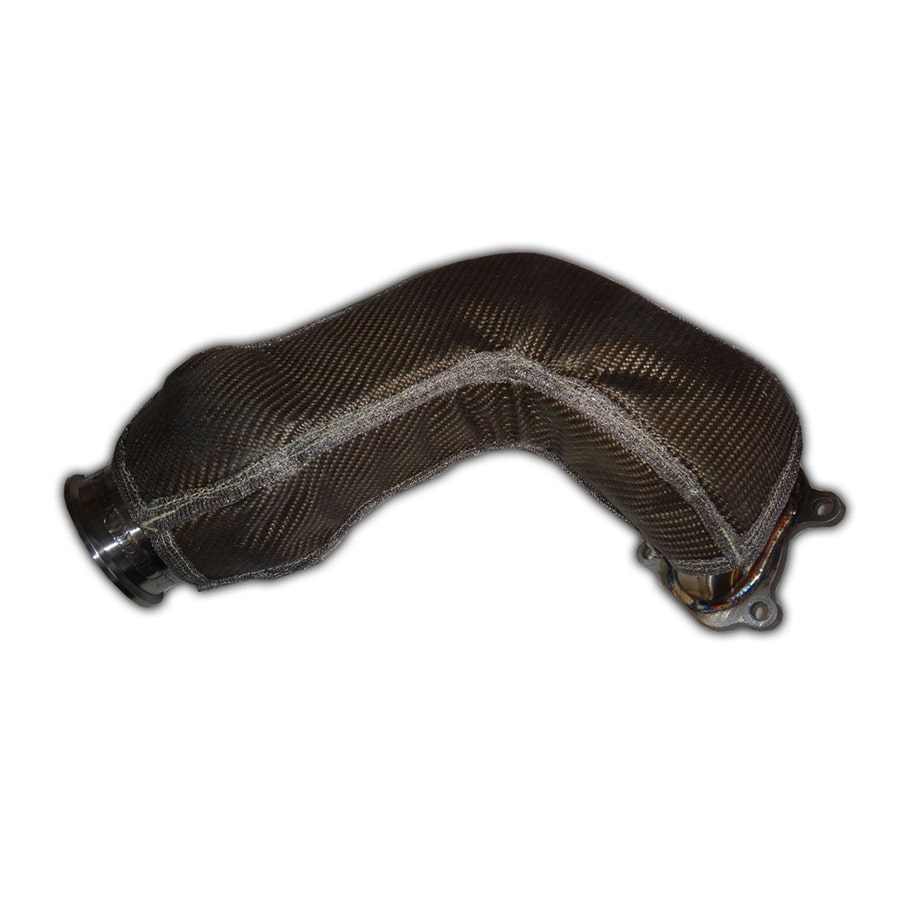

manta aislante para el tubo de escape de embarcaciones
{{{sourceTextContent.description}}}
La manta aislante para sistemas de escape marinos es una solución de protección térmica para altas temperaturas diseñada para cubrir los componentes calientes del sistema de escape de los motores marinos y los sistemas de propulsión. Combina la función de control del calor del aislamiento del escape con un diseño a medida tipo manta que permite instalarla alrededor de componentes complejos del sistema de escape y retirarla cuando sea necesario realizar tareas de mantenimiento.
Los sistemas de escape de los motores marinos suelen instalarse en salas de máquinas compactas, donde las superficies calientes se encuentran cerca del cableado eléctrico, las mangueras, los sensores, los componentes del sistema de combustible y otros equipos. Por lo tanto, controlar el calor radiante y el calor superficial puede ser una parte importante de la gestión térmica de los motores marinos.
A diferencia de una simple envoltura de escape que se enrolla de forma continua alrededor de un tubo, una envoltura de manta para el escape marítimo a medida puede fabricarse en secciones individuales adaptadas a la forma del componente concreto. Esto permite aislar no solo tubos de escape rectos, sino también codos, colectores, bridas, conexiones de turbocompresores, silenciadores y otros componentes de forma irregular.
BSTFLEX fabrica soluciones a medida de envolturas aislantes para el escape marítimo destinadas a motores diésel, generadores marinos, embarcaciones de trabajo, buques comerciales y otros equipos marinos sometidos a altas temperaturas.
¿Qué es una envoltura aislante para el escape marítimo?
La envoltura aislante para el escape marítimo es una cubierta de aislamiento térmico extraíble o semiextraíble que se instala alrededor de un componente del escape sometido a altas temperaturas.
El término «funda aislante» describe la forma en que el aislamiento envuelve el componente del sistema de escape, sin dejar de ser una cubierta protectora independiente, en lugar de estar unida de forma permanente al tubo.
Una estructura típica puede incluir:
Tejido exterior resistente a altas temperaturas
Núcleo de aislamiento térmico
Tejido interior resistente al calor
Componentes de fijación de acero inoxidable
Aberturas y recortes a medida
Múltiples secciones desmontables
La estructura puede ajustarse en función de la temperatura de escape, la geometría de los componentes, el espacio disponible y los requisitos de mantenimiento.
Esto hace que el aislamiento tipo «manta envolvente» sea adecuado para sistemas de escape marinos en los que son importantes tanto la protección térmica como la accesibilidad para el mantenimiento.
¿Por qué utilizar un revestimiento aislante tipo manta en un sistema de escape marítimo?
Un motor marítimo puede generar un calor considerable a través de su sistema de escape. Cuando los componentes calientes del escape se instalan dentro de una sala de máquinas cerrada o parcialmente cerrada, ese calor puede afectar al entorno circundante.
El revestimiento aislante tipo manta para sistemas de escape marítimos ayuda a crear una barrera térmica entre la superficie caliente del escape y los equipos adyacentes.
Entre las ventajas potenciales se incluyen:
Reducción de la temperatura de la superficie exterior del sistema de escape
Menor transferencia de calor por radiación
Mejora de la gestión térmica en la sala de máquinas
Protección de los componentes cercanos
Reducción de la exposición al calor del cableado y las mangueras
Mayor seguridad en el mantenimiento
Protección térmica en espacios de instalación reducidos
Acceso desmontable a los componentes del sistema de escape
El rendimiento térmico real depende del diseño completo del aislamiento. El material aislante, el espesor, la temperatura de funcionamiento, la superficie y las condiciones de instalación influyen en el resultado.
Funda aislante para tubos de escape marinos frente a la funda tradicional para tubos de escape
La funda tradicional para tubos de escape se suministra generalmente en forma de tira o cinta flexible que se enrolla alrededor de un tubo de escape.
Esta configuración puede resultar útil para tramos de tubo relativamente sencillos, pero resulta menos práctica cuando el conjunto de escape presenta:
Curvas cerradas
Bridas de gran tamaño
Múltiples ramificaciones
Conexiones de turbocompresor
Puntos de inspección
Colectores irregulares
Silenciadores de gran tamaño
Por el contrario, el revestimiento de manta para el escape marítimo se fabrica como una cubierta moldeada.
La manta se puede abrir o retirar, y se pueden sustituir secciones individuales sin necesidad de alterar todo el sistema de aislamiento del escape.
Para los equipos marinos que requieren inspecciones periódicas, esta diferencia puede ser significativa.
Componentes adecuados para la manta aislante para tubos de escape marinos
La manta aislante para tubos de escape marinos se puede fabricar para una amplia gama de componentes del sistema de escape.
Tubos de escape
Los tubos de escape rectos pueden recubrirse con diseños de manta cilíndricos o seccionales. El sistema de fijación puede seleccionarse en función del diámetro del tubo y de los requisitos de mantenimiento.
Codos de escape
Los codos requieren un patrón moldeado, ya que la dirección del escape cambia a lo largo del componente.
Un revestimiento a medida puede dividirse en varios paneles para que el aislamiento se adapte al codo sin crear pliegues excesivos.
Colectores de escape
Los colectores de escape marinos pueden contener varias ramificaciones y puntos de conexión.
Un revestimiento a medida para colectores puede diseñarse adaptándose a estas características, al tiempo que proporciona aberturas para los racores y el acceso para el mantenimiento.
Secciones de escape del turbocompresor
Las conexiones de escape del turbocompresor pueden generar calor concentrado en áreas relativamente pequeñas.
Se puede diseñar una manta aislante para altas temperaturas que se adapte al espacio disponible, manteniendo al mismo tiempo el acceso a los puntos de mantenimiento necesarios.
Silenciadores
Los silenciadores marinos pueden tener grandes superficies que contribuyen a la acumulación de calor en la sala de máquinas.
Una manta desmontable puede cubrir el cuerpo principal, dejando accesibles las bridas, los soportes y los puntos de conexión.
Bridas y conexiones de escape
Se pueden diseñar secciones individuales de manta adaptadas a las bridas y juntas de escape.
Esto permite que el sistema de aislamiento térmico siga siendo accesible para el mantenimiento, en lugar de tener que retirar toda la manta cada vez que sea necesario inspeccionar una conexión.
Materiales para el revestimiento de manta de escape marítimo
La selección del material depende principalmente de la temperatura de funcionamiento y de las condiciones ambientales.
Fibra de vidrio
El tejido y el aislamiento de fibra de vidrio ofrecen una opción flexible para numerosas aplicaciones de escape marítimo. Pueden utilizarse cuando la temperatura se encuentra dentro del rango especificado para la estructura de fibra de vidrio seleccionada.
Sílice
El tejido de sílice y el aislamiento de sílice ofrecen una mayor resistencia a las altas temperaturas para aplicaciones de escape exigentes.
Pueden seleccionarse para colectores de escape calientes, zonas de turbocompresores y otros componentes en los que se requiere una mayor resistencia térmica.
Fibra cerámica
La fibra cerámica ofrece un rendimiento de aislamiento a altas temperaturas y puede utilizarse como material de núcleo para sistemas exigentes de mantas aislantes para sistemas de escape marinos.
Tejido aluminizado
Una superficie exterior aluminizada puede proporcionar protección térmica reflectante y resulta útil cuando la gestión del calor radiante es un factor clave.
Fibra de vidrio recubierta de silicona
La fibra de vidrio recubierta de silicona puede utilizarse como tejido protector exterior cuando la flexibilidad, la durabilidad en la manipulación y la protección del tejido son aspectos importantes.
Accesorios de acero inoxidable
Se pueden incorporar al diseño de la manta alambre, correas, hebillas, ganchos u otros componentes de fijación de acero inoxidable, en función de los requisitos de instalación.
Entorno marino y construcción de la manta
El aislamiento de los sistemas de escape marinos opera en un entorno que puede diferir sustancialmente del de las tuberías industriales en interiores.
El aislamiento puede estar expuesto a:
Humedad
Condensación
Aire con contenido de sal
Vibraciones del motor
Ciclos térmicos repetidos
Manipulación mecánica
Ventilación restringida
Estas condiciones deben tenerse en cuenta a la hora de seleccionar el tejido exterior, las costuras y el sistema de sujeción.
El núcleo aislante también debe protegerse mediante una estructura exterior adecuada, de modo que la manipulación y la instalación normales no dañen innecesariamente la capa térmica.
Diseño desmontable para el mantenimiento de motores marinos
Una de las principales ventajas de las mantas aislantes para tuberías de escape marinas es su facilidad de mantenimiento.
Los motores marinos requieren inspección y mantenimiento a lo largo de toda su vida útil. Es posible que sea necesario desconectar, reparar o sustituir los componentes del sistema de escape.
Una manta desmontable puede abrirse o separarse del componente sin destruir todo el sistema de aislamiento.
En el caso de conjuntos de escape más grandes, el aislamiento puede dividirse en varias secciones.
Por ejemplo:
Componente del sistema de escape Posible diseño de la manta
Tubo de escape recto Sección cilíndrica desmontable
Codo de escape Manta moldeada de varios paneles
Colector de escape Manta con patrón moldeado a medida
Salida del turbocompresor Cubierta ajustada para altas temperaturas
Silenciador Manta seccional de gran tamaño
Brida Cubierta de brida desmontable
Junta de escape Sección de mantenimiento independiente
Esta construcción modular facilita la instalación y el mantenimiento del aislamiento.
Diseño de una manta aislante a medida para sistemas de escape marinos
El éxito de una manta a medida comienza con información precisa sobre el componente del sistema de escape.
Entre los parámetros importantes se incluyen:
Dimensiones del componente del sistema de escape
Temperatura de funcionamiento
Temperatura máxima
Geometría del componente
Espacio libre disponible
Espesor de aislamiento requerido
Vibraciones del motor
Requisitos de mantenimiento
Exposición al entorno marino
Sistema de fijación requerido
En el caso de componentes irregulares, se pueden utilizar fotografías, planos o plantillas para desarrollar el patrón de la manta.
A continuación, la manta se puede dividir en secciones prácticas en función de los requisitos de instalación y mantenimiento.
Protección térmica en salas de máquinas navales con espacio reducido
Las salas de máquinas navales suelen tener un espacio limitado alrededor del sistema de escape.
En estas condiciones, reducir la transferencia de calor desde la superficie del escape puede ayudar a controlar el entorno térmico en torno a los equipos cercanos.
Esto es especialmente relevante cuando un tubo de escape pasa cerca de:
Cables eléctricos
Mangueras hidráulicas
Tuberías de combustible
Componentes de goma
Sensores
Equipos de control
Componentes de plástico
Superficies estructurales
Una manta aislante a medida para el sistema de escape crea una barrera térmica controlada sin necesidad de rediseñar por completo el sistema de escape.
Manta aislante para sistemas de escape navales en proyectos de modernización
El aislamiento para sistemas de escape navales no tiene por qué instalarse únicamente en equipos nuevos.
Las embarcaciones existentes también pueden beneficiarse del aislamiento con manta a medida.
Se puede considerar un proyecto de modernización cuando:
Las temperaturas en la sala de máquinas son excesivas
El aislamiento existente se ha deteriorado
Se han modificado los componentes del sistema de escape
Un motor de recambio ha cambiado la disposición del sistema de escape
Los equipos cercanos requieren protección térmica adicional
El aislamiento permanente existente dificulta el mantenimiento
Para aplicaciones de modernización, la manta se puede diseñar a medida en torno al componente del sistema de escape instalado.
Las medidas, fotografías y planos pueden proporcionar la información necesaria para desarrollar el patrón a medida.
Aplicaciones de las mantas aislantes para sistemas de escape marinos
Las mantas aislantes a medida para sistemas de escape marinos se pueden utilizar en:
Motores diésel marinos
Generadores marinos
Motores auxiliares
Embarcaciones comerciales
Embarcaciones de trabajo
Remolcadores
Embarcaciones pesqueras
Equipos en alta mar
Salas de máquinas de buques
Sistemas de propulsión marítimos
Los mismos principios de diseño también pueden adaptarse a otras aplicaciones industriales de escape a alta temperatura en las que se requiera una protección térmica desmontable.
Elección de la manta aislante adecuada para sistemas de escape marítimos
Se debe seleccionar la manta más adecuada en función del sistema de escape concreto, en lugar de limitarse a elegir el material con mayor resistencia a la temperatura disponible.
Un material aislante para altas temperaturas puede no ser adecuado si el grosor de la manta interfiere con los componentes circundantes.
Del mismo modo, una manta fina puede no proporcionar el rendimiento térmico suficiente para un componente de escape sometido a altas temperaturas.
Por lo tanto, el diseño debe equilibrar:
Capacidad térmica
Resistencia térmica
Espesor de la manta
Geometría del componente
Espacio libre disponible
Resistencia a las vibraciones
Exposición ambiental
Acceso para el mantenimiento
Método de fijación
Condiciones de servicio previstas
Este enfoque de ingeniería permite optimizar la construcción de la manta para el sistema de escape marítimo específico.
Fabricante de envolturas aislantes a medida para sistemas de escape marinos
BSTFLEX fabrica envolturas aislantes a medida para aplicaciones de motores y sistemas de escape marinos a alta temperatura.
La empresa puede producir cubiertas aislantes para tubos de escape, colectores, codos, conexiones de turbocompresores, silenciadores, bridas y otros componentes del sistema de escape.
En función de la aplicación, la estructura puede incorporar fibra de vidrio, sílice, fibra cerámica, tejido aluminizado, fibra de vidrio recubierta de silicona y otros materiales resistentes a altas temperaturas.
Se pueden especificar dimensiones a medida, espesores de aislamiento, aberturas, diseños seccionales y sistemas de fijación de acuerdo con los requisitos de instalación.
Para un proyecto de revestimiento aislante de un sistema de escape naval, los clientes pueden facilitar las dimensiones de los componentes, las temperaturas de funcionamiento, fotografías, planos o plantillas.
A continuación, el aislamiento se puede diseñar adaptándose a la geometría real del sistema de escape para proporcionar protección térmica, al tiempo que se mantiene la accesibilidad necesaria para la inspección y el mantenimiento del motor naval.
