Manta aislante para el escape de motores marinos, destinada a la protección térmica de los mismos
{{{sourceTextContent.subTitle}}}

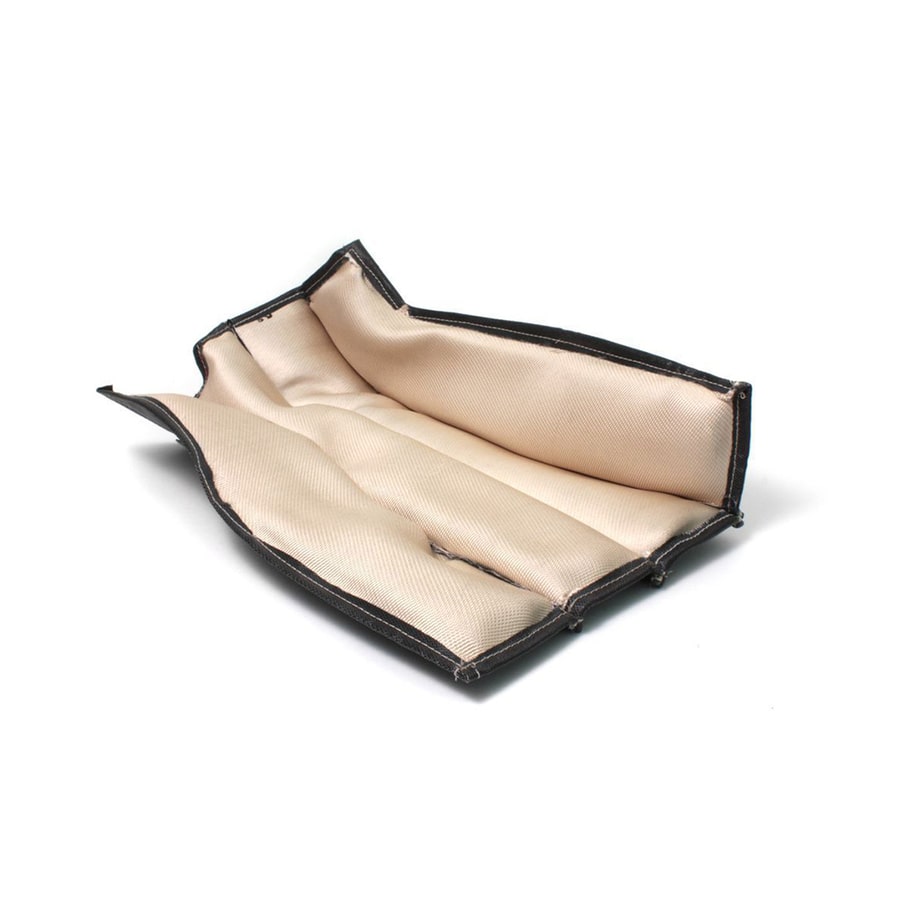

Manta aislante para el escape de embarcaciones
{{{sourceTextContent.description}}}
Una manta aislante para sistemas de escape marinos es una cubierta de aislamiento térmico a medida diseñada para proteger los compartimentos de los motores marinos del calor excesivo generado por los sistemas de escape. Se puede fabricar para tubos de escape, colectores, codos, salidas de turbocompresores, silenciadores y otros componentes que alcanzan altas temperaturas en los motores diésel marinos y los sistemas de propulsión.
Los componentes del sistema de escape marítimo pueden funcionar a temperaturas muy superiores a las del entorno de la sala de máquinas. Dado que los equipos marítimos suelen instalarse en espacios reducidos, el calor procedente de una superficie de escape expuesta puede afectar a las mangueras, el cableado, los sensores, los componentes del sistema de combustible y las piezas estructurales cercanas.
Una manta aislante para el sistema de escape marítimo fabricada a medida crea una barrera aislante alrededor del componente caliente. Dependiendo del diseño, puede reducir la temperatura superficial, limitar la transferencia de calor por radiación y mejorar las condiciones térmicas en torno al motor.
Para aplicaciones marítimas, la manta también debe mantenerse estable bajo vibraciones y ciclos térmicos repetidos. Su diseño desmontable resulta especialmente útil, ya que los componentes de escape marinos requieren inspecciones y mantenimiento periódicos.
BSTFLEX fabrica mantas aislantes para tubos de escape marinos a medida según las dimensiones de los componentes, la temperatura de funcionamiento, los requisitos de aislamiento y las condiciones de instalación.
¿Qué es una manta aislante para tubos de escape marinos?
Una manta aislante para tubos de escape marinos es una cubierta aislante de varias capas fabricada para ajustarse alrededor de un componente del sistema de escape sometido a altas temperaturas.
A diferencia del aislamiento suelto o del material de recubrimiento instalado de forma permanente, una manta a medida puede fabricarse como un conjunto moldeado con bordes, aberturas y puntos de fijación definidos.
Una manta para el sistema de escape marítimo típica puede incluir:
Tejido exterior resistente a altas temperaturas
Núcleo de aislamiento térmico
Tejido interior resistente al calor
Accesorios de fijación de acero inoxidable
Bordes reforzados
Aberturas a medida
Secciones separadas y desmontables
La construcción exacta depende de la temperatura de escape y de la geometría del componente.
Para tubos rectos sencillos, la manta puede adoptar una configuración cilíndrica relativamente sencilla. Los colectores complejos, los codos y las conexiones del turbocompresor requieren patrones más detallados.
Por qué los motores marinos necesitan mantas para el sistema de escape
El calor generado por un sistema de escape marino no se limita al tubo de escape.
El calor radiante puede alcanzar los componentes cercanos, mientras que la convección puede elevar la temperatura del aire circundante en la sala de máquinas.
Esto puede suponer un problema cuando el escape se encuentra cerca de equipos sensibles al calor.
Una manta aislante para el escape marino puede ayudar a controlar esta exposición térmica.
Entre los objetivos habituales se incluyen:
Reducir las temperaturas de la superficie exterior del escape
Reducir el calor radiante
Proteger los equipos cercanos
Mejorar la gestión térmica de la sala de máquinas
Reducir la exposición al calor de las mangueras y el cableado
Mejorar la accesibilidad y la seguridad en el mantenimiento
Proporcionar protección térmica en espacios reducidos
La manta debe considerarse parte del sistema global de gestión térmica del escape, más que una simple cubierta protectora.
Aplicaciones de las mantas aislantes para escapes marinos
Las mantas aislantes para escapes marinos pueden personalizarse para componentes individuales de todo el conjunto de escape del motor.
Tubos de escape
Los tubos de escape rectos suelen aislarse para reducir la transferencia de calor al compartimento del motor.
Se puede fabricar una manta desmontable que se adapte al diámetro del tubo y al espesor de aislamiento requerido.
Colectores de escape
Los colectores suelen combinar múltiples conductos de escape y puntos de conexión.
Su forma irregular dificulta su aislamiento con manguitos estándar para tubos. Se puede fabricar una manta a medida que se adapte a la geometría real del colector.
Codos de escape
Los codos de escape cambian de dirección y pueden presentar diferentes radios y dimensiones de conexión.
La construcción de la manta en varias piezas permite que el aislamiento siga la curva sin pliegues excesivos.
Componentes de escape del turbocompresor
Las salidas de escape del turbocompresor pueden crear zonas concentradas de alta temperatura.
Se puede diseñar una manta de aislamiento para gases de escape marinos de alta temperatura que se adapte a la conexión del turbocompresor, dejando accesibles las zonas de mantenimiento necesarias.
Silenciadores marinos
Los silenciadores pueden tener una gran superficie expuesta y contribuir de manera significativa al calor de la sala de máquinas.
Una manta seccional puede cubrir el cuerpo principal del silenciador, al tiempo que proporciona aberturas alrededor de bridas, soportes y conexiones.
Bridas de escape
Las bridas y las uniones pueden cubrirse con secciones de aislamiento independientes.
Esto permite retirar una sección de mantenimiento sin tener que desmontar todo el sistema de aislamiento del escape.
Selección del material de las mantas para sistemas de escape marinos
La elección del material de las mantas para sistemas de escape marinos depende de varios factores, no solo de la temperatura.
Entre las consideraciones importantes se incluyen:
Temperatura de funcionamiento
Temperatura máxima
Rendimiento de aislamiento requerido
Espacio disponible
Vibraciones
Exposición a la humedad
Flexibilidad requerida
Frecuencia de mantenimiento
Vida útil prevista
Entre los materiales más comunes se encuentran la fibra de vidrio, la sílice, la fibra cerámica, el tejido aluminizado y la fibra de vidrio recubierta de silicona.
Fibra de vidrio
Los tejidos y aislantes de fibra de vidrio ofrecen una opción flexible y económica para muchas aplicaciones de escape a alta temperatura.
Pueden utilizarse cuando la temperatura de funcionamiento se encuentra dentro de la capacidad especificada de la estructura de fibra de vidrio seleccionada.
Sílice
El tejido de sílice y el aislamiento de sílice son adecuados para aplicaciones que requieren resistencia a temperaturas más elevadas.
Pueden utilizarse en torno a componentes de escape exigentes en los que se requiere una capacidad térmica adicional.
Fibra cerámica
La fibra cerámica ofrece un rendimiento de aislamiento a altas temperaturas y puede utilizarse como núcleo de una manta para sistemas de escape marinos en aplicaciones exigentes.
Tejido aluminizado
El tejido aluminizado puede proporcionar protección térmica reflectante y puede seleccionarse cuando sea importante la gestión del calor radiante.
Fibra de vidrio recubierta de silicona
La fibra de vidrio recubierta de silicona puede proporcionar un exterior flexible y duradero para aplicaciones en las que la manta se manipulará repetidamente durante la instalación o el mantenimiento.
La combinación final de materiales de la manta para sistemas de escape marinos debe seleccionarse en función del entorno operativo completo.
Estructura de la manta para sistemas de escape marinos
La estructura de la manta influye tanto en el rendimiento térmico como en la facilidad de mantenimiento.
Un conjunto típico consta de una cubierta exterior, un núcleo aislante y una capa interior.
La cubierta exterior protege el aislamiento de la manipulación y la exposición mecánica.
El núcleo aislante proporciona la resistencia térmica principal.
La capa interior separa el aislamiento del componente de escape caliente y puede seleccionarse en función de la temperatura de funcionamiento.
El sistema de fijación mantiene la manta ajustada alrededor del componente.
Para aplicaciones marítimas, los elementos de fijación pueden incluir alambre de acero inoxidable, correas, hebillas, ganchos, sistemas de cordones u otros cierres mecánicos.
La disposición de la fijación debe diseñarse teniendo en cuenta la vibración y el movimiento térmico previstos del sistema de escape.
Diseño de la manta aislante para sistemas de escape marítimos desmontable
Los sistemas de escape de los motores marinos requieren una inspección periódica.
Puede ser necesario comprobar los componentes en busca de:
Grietas
Corrosión
Conexiones sueltas
Fugas en el escape
Juntas dañadas
Problemas de montaje
Deterioro térmico
Si el aislamiento está fijado de forma permanente al componente, el mantenimiento puede resultar más difícil.
Una manta aislante desmontable para el escape marítimo permite a los técnicos acceder al componente del escape cuando sea necesario.
En el caso de sistemas más grandes, se pueden utilizar varias secciones independientes.
Por ejemplo, un sistema de escape de un motor puede tener mantas separadas para el colector, el codo, el tubo, la brida y el silenciador.
Este enfoque por secciones significa que solo es necesario retirar la zona necesaria durante el mantenimiento.
Mantas aislantes para sistemas de escape marinos y vibraciones del motor
Los motores marinos generan vibraciones continuas durante su funcionamiento.
Esto crea un entorno mecánico diferente al de los sistemas de tuberías fijas.
La manta debe permanecer bien fijada sin que se ejerza una tensión excesiva sobre el aislamiento, las costuras o los puntos de sujeción.
Por lo tanto, el diseño puede incorporar bordes reforzados y sistemas de sujeción adecuados.
En el caso de los componentes que experimentan movimiento, el patrón de la manta también puede incluir holguras adecuadas alrededor de los puntos de conexión.
El objetivo es mantener la cobertura evitando al mismo tiempo cargas mecánicas innecesarias.
Mantas aislantes para tubos de escape marinos en salas de máquinas con espacio reducido
Las limitaciones de espacio son un factor importante a tener en cuenta en la gestión térmica de las salas de máquinas marítimas.
Un tubo de escape puede discurrir cerca de:
Cableado eléctrico
Tuberías de combustible
Mangueras hidráulicas
Componentes de goma
Sensores
Piezas de plástico
Equipos de control
Estructuras de la sala de máquinas
Una manta para tubos de escape correctamente diseñada proporciona una barrera térmica sin requerir grandes cambios en la disposición del sistema de escape.
El espesor del aislamiento debe seleccionarse con cuidado, ya que un mayor espesor requiere más espacio de instalación.
Por lo tanto, la mejor solución no es necesariamente la manta más gruesa, sino aquella cuya construcción proporcione el rendimiento térmico requerido dentro del espacio disponible.
Mantas aislantes para tubos de escape marinos a medida
Los motores marinos y las embarcaciones utilizan diferentes configuraciones de escape, lo que dificulta la aplicación de un aislamiento universal a todas las instalaciones.
Las mantas aislantes para tubos de escape marinos a medida pueden fabricarse según:
Diámetro del tubo de escape
Dimensiones de los componentes
Planos de los componentes
Fotografías
Plantillas físicas
Datos CAD
Temperatura de funcionamiento
Espesor de aislamiento requerido
Espacio libre disponible
Requisitos de fijación
También pueden incorporarse recortes a medida alrededor de sensores, abrazaderas, soportes, bridas y otros componentes.
Esto resulta especialmente útil en embarcaciones antiguas y en proyectos de modernización en los que la configuración del sistema de escape ya está instalada.
Manta aislante para el sistema de escape marítimo destinada a aplicaciones de modernización
Una manta aislante para el sistema de escape marítimo puede instalarse tanto en equipos existentes como en motores de nueva fabricación.
El aislamiento de modernización puede ser necesario cuando se detecta un problema de temperatura en la sala de máquinas o cuando la protección térmica existente ya no cumple los requisitos del equipo.
Entre las aplicaciones típicas de modernización se incluyen:
Motores diésel marinos existentes
Motores de recambio
Actualizaciones de generadores marinos
Sistemas de escape modificados
Aislamiento dañado o envejecido
Protección adicional para componentes cercanos
Mejoras en la gestión térmica de la sala de máquinas
La manta se puede diseñar a partir de las medidas y fotografías de la instalación existente.
Esto permite que el aislamiento se adapte a la configuración real, en lugar de basarse en dimensiones estándar.
Parámetros de selección de la manta aislante para sistemas de escape marinos
Antes de encargar una manta aislante para sistemas de escape marinos, se debe determinar la siguiente información:
Parámetro Información recomendada
Componente del sistema de escape Tubo, colector, codo, silenciador, turbocompresor, etc.
Temperatura de funcionamiento Temperatura normal de trabajo
Temperatura máxima Temperatura máxima prevista
Dimensiones Diámetro, longitud y geometría del componente
Distancia libre Distancia al equipo circundante
Requisitos de aislamiento Espesor requerido o rendimiento térmico
Entorno Sala de máquinas, exterior, en alta mar, etc.
Vibración Movimiento mecánico previsto
Mantenimiento Frecuencia de desmontaje requerida
Fijación Método de instalación preferido
Una información precisa mejora el ajuste de la manta terminada y ayuda a garantizar que la composición del material sea adecuada para la aplicación.
Fabricante de mantas para sistemas de escape marinos
BSTFLEX fabrica mantas a medida para sistemas de escape marinos destinadas a aplicaciones de motores y sistemas de escape a alta temperatura.
Los productos pueden diseñarse para motores diésel marinos, generadores marinos, embarcaciones de trabajo, buques comerciales, buques pesqueros, remolcadores, equipos en alta mar y otros sistemas de propulsión marinos.
Las mantas a medida pueden cubrir tubos de escape, colectores, codos, conexiones de turbocompresores, silenciadores, bridas y otros componentes sometidos a altas temperaturas.
Dependiendo de la aplicación, la estructura puede utilizar fibra de vidrio, sílice, fibra cerámica, tejido aluminizado, fibra de vidrio recubierta de silicona y otros materiales resistentes a altas temperaturas.
La manta también puede fabricarse en varias secciones desmontables para simplificar la instalación y el mantenimiento futuro.
Para una manta aislante a medida para sistemas de escape marinos, los clientes pueden facilitar las dimensiones de los componentes, la temperatura de funcionamiento, planos, fotografías o plantillas. A partir de estos datos, se puede desarrollar la estructura aislante y el patrón de la manta adaptándolos al sistema de escape marino concreto.
