Aislamiento para tubos de escape de automóviles destinado a la protección térmica frente a altas temperaturas
{{{sourceTextContent.subTitle}}}

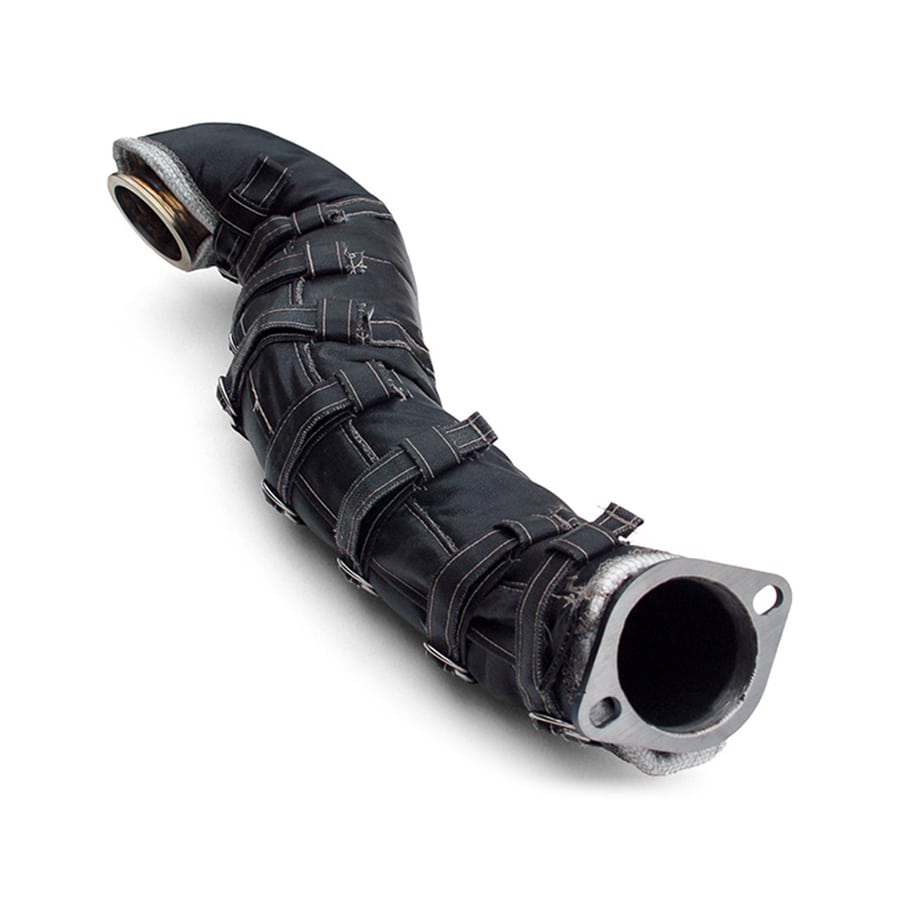

Aislamiento de tubos de escape para automóviles
{{{sourceTextContent.description}}}
El aislamiento de los tubos de escape de los vehículos se utiliza para controlar el calor generado por los sistemas de escape y reducir la exposición térmica de los componentes situados alrededor de los tubos de escape calientes. Se puede aplicar a tubos de escape, tubos de bajada, conductos de escape, codos y otras secciones del sistema de escape de un vehículo.
A medida que aumenta la potencia del motor y los compartimentos del motor se vuelven más compactos, la gestión de la temperatura de los gases de escape cobra cada vez más importancia. Los tubos de escape calientes pueden irradiar calor hacia el cableado, las mangueras, los componentes de admisión, los sensores, los paneles de la carrocería y otras piezas cercanas.
El aislamiento de los tubos de escape de los vehículos crea una barrera térmica alrededor del tubo de escape. Dependiendo del diseño, puede reducir la transferencia de calor por radiación, disminuir la temperatura de la superficie externa y ayudar a gestionar el calor dentro del compartimento del motor o en la zona de los bajos.
Se pueden utilizar diferentes estructuras de aislamiento en función de la temperatura de los gases de escape, la geometría del tubo, el espacio disponible y los requisitos de mantenimiento.
BSTFLEX fabrica aislamiento a medida para tubos de escape de turismos, vehículos comerciales, motores diésel, motores turboalimentados, vehículos de alto rendimiento y otras aplicaciones de automoción.
¿Por qué es importante el aislamiento de los tubos de escape de los vehículos?
Un tubo de escape evacua los gases de escape a alta temperatura del motor.
Aunque el tubo de escape está diseñado para soportar estas temperaturas, es posible que los componentes cercanos no tengan la misma resistencia térmica.
El calor irradiado por un tubo de escape expuesto puede afectar a:
Mazos de cables
Conectores eléctricos
Mangueras de goma
Tubos de combustible
Componentes del sistema de admisión
Sensores
Componentes de plástico
Componentes de los bajos
Estructuras del compartimento del motor
El aislamiento de los tubos de escape de los vehículos ayuda a separar la superficie caliente del escape de estos componentes circundantes.
Entre los principales objetivos del aislamiento se pueden incluir:
Reducir la transferencia de calor por radiación
Disminuir la temperatura de la superficie exterior del tubo de escape
Proteger los componentes cercanos
Mejorar la gestión térmica del compartimento del motor
Controlar el calor de los bajos del vehículo
Reducir la exposición térmica del cableado y las mangueras
Mejorar la protección térmica en torno a los motores turboalimentados
El rendimiento térmico real depende del material aislante, la construcción, el espesor, la temperatura de los gases de escape y el entorno de instalación.
Dónde se utiliza el aislamiento para tubos de escape de automóviles
El aislamiento para tubos de escape de automóviles puede aplicarse a diferentes secciones del sistema de escape.
Tubos de bajada
Los tubos de bajada suelen estar situados cerca del motor y del turbocompresor.
Debido a su ubicación, pueden convertirse en una importante fuente de calor radiante en un compartimento del motor con espacio limitado.
Una cubierta aislante a medida puede reducir la transferencia de calor desde el tubo de bajada a los componentes circundantes.
Tubos de escape
Los tubos de escape largos también pueden aislarse cuando pasan cerca de componentes sensibles al calor o de estructuras del vehículo.
El aislamiento puede fabricarse en configuraciones continuas o seccionales.
Codos de escape
Los codos y las curvas requieren un aislamiento moldeado, ya que su geometría cambia a lo largo del recorrido del escape.
Una estructura a medida compuesta por varias piezas puede proporcionar una cobertura más uniforme que un manguito recto estándar.
Tubos de escape situados debajo del vehículo
Las tuberías de escape situadas en los bajos del vehículo también pueden requerir protección térmica cuando se encuentran cerca de paneles de la carrocería, componentes del sistema de combustible u otros equipos sensibles al calor.
El material exterior debe seleccionarse en función de las condiciones mecánicas y ambientales de la instalación.
Material de aislamiento para tubos de escape de automóviles
El material adecuado para el aislamiento de los tubos de escape de los vehículos depende de la temperatura de los gases de escape y de los requisitos de instalación.
Entre las opciones de materiales más comunes se incluyen la fibra de vidrio, la sílice, la fibra cerámica, el tejido aluminizado y la fibra de vidrio recubierta de silicona.
Fibra de vidrio
La fibra de vidrio es un material aislante para altas temperaturas muy utilizado.
Ofrece una combinación de flexibilidad, resistencia térmica y rentabilidad para numerosas aplicaciones de escape en automoción.
El tejido de fibra de vidrio puede utilizarse como cubierta exterior, mientras que el aislamiento de fibra de vidrio puede proporcionar resistencia térmica dentro del conjunto aislante.
Sílice
El tejido de sílice y el aislamiento de sílice son adecuados para aplicaciones a temperaturas más elevadas.
Pueden utilizarse en torno a componentes exigentes del sistema de escape donde se requiere una mayor resistencia a la exposición térmica.
Fibra cerámica
La fibra cerámica proporciona un rendimiento de aislamiento a altas temperaturas para aplicaciones exigentes en el sistema de escape.
Puede utilizarse como núcleo aislante cuando las condiciones de funcionamiento superan el rango práctico de las construcciones convencionales de fibra de vidrio.
Tejido aluminizado
El tejido aluminizado puede seleccionarse cuando la reflexión del calor radiante es una parte importante de la estrategia de gestión térmica.
Puede utilizarse como superficie exterior de un conjunto de aislamiento para tubos de escape de automóviles.
Fibra de vidrio recubierta de silicona
La fibra de vidrio recubierta de silicona puede proporcionar una superficie exterior flexible y duradera.
Resulta útil cuando el producto aislante va a manipularse durante la instalación o va a estar expuesto a contacto mecánico.
La combinación final de materiales para el aislamiento de los tubos de escape de los vehículos siempre debe seleccionarse en función de las condiciones reales de funcionamiento.
Aislamiento de los tubos de escape de los vehículos frente a los protectores térmicos de escape
Tanto el aislamiento de los tubos de escape como los protectores térmicos de escape proporcionan protección térmica, pero funcionan de manera diferente.
Un escudo térmico de escape se coloca normalmente entre el componente del escape y el componente que necesita protección. Crea una barrera física que puede reducir la transferencia de calor por radiación.
El aislamiento del tubo de escape rodea el propio tubo de escape caliente.
Esto significa que el aislamiento puede reducir la cantidad de calor irradiado desde la superficie del escape.
Ambas tecnologías también pueden utilizarse conjuntamente.
Por ejemplo, un vehículo puede utilizar aislamiento alrededor de un tubo de escape caliente y, al mismo tiempo, un escudo térmico entre el sistema de escape y una toma de aire cercana o un panel de la carrocería.
La solución adecuada depende del espacio disponible y de los objetivos de gestión térmica.
Cómo funciona el aislamiento de los tubos de escape de los vehículos
El principio básico consiste en introducir una capa de material térmicamente resistente entre la superficie caliente del escape y el entorno circundante.
El aislamiento reduce la transferencia de calor a través del material.
Al mismo tiempo, la superficie exterior del aislamiento puede diseñarse para proporcionar una protección adicional contra el calor radiante.
El rendimiento general se ve influido por:
La temperatura de los gases de escape
El material aislante
El espesor del aislamiento
La estructura de la superficie exterior
El diámetro del tubo
El flujo de aire alrededor del componente
El espacio libre disponible
La calidad de la instalación
Aumentar el espesor del aislamiento puede mejorar la resistencia térmica, pero las aplicaciones de automoción suelen tener estrictas limitaciones de espacio.
Por lo tanto, el aislamiento debe diseñarse de acuerdo con la configuración real del vehículo.
Aislamiento de los tubos de escape de automóviles en compartimentos del motor compactos
Los vehículos modernos suelen albergar múltiples sistemas dentro de un volumen limitado del compartimento del motor.
El tubo de escape puede estar situado cerca del sistema de admisión, del cableado eléctrico, de las mangueras u otros componentes.
Esto crea un entorno térmico complejo.
Se puede diseñar un sistema de aislamiento a medida alrededor del tubo de escape, manteniendo al mismo tiempo el espacio libre requerido por los componentes cercanos.
Esto resulta especialmente útil en motores turboalimentados, en los que los sistemas de escape y de admisión pueden estar situados relativamente cerca entre sí.
Aislar el tubo de escape puede ayudar a reducir el calor radiante que llega a los componentes adyacentes.
Aislamiento a medida para tubos de escape de automóviles
Los productos de aislamiento universales no siempre se adaptan a la geometría del sistema de escape de un vehículo.
Se puede fabricar un producto de aislamiento a medida para el tubo de escape de un automóvil según las características reales del componente.
La información de diseño puede incluir:
Diámetro del tubo
Longitud del tubo
Radio de curvatura
Geometría del codo
Dimensiones de la brida
Ubicación de los sensores
Ubicación de las abrazaderas
Soportes de montaje
Temperatura de funcionamiento
Espacio libre disponible
Para conjuntos de escape complejos, se pueden utilizar varias secciones.
Esto facilita la instalación y permite retirar secciones individuales durante el mantenimiento del vehículo.
Aislamiento desmontable para tubos de escape de automóviles
El mantenimiento es un factor importante a tener en cuenta al diseñar el aislamiento del escape de un automóvil.
Los tubos de escape, los turbocompresores, los sensores y otros componentes pueden requerir una inspección o sustitución periódicas.
Un diseño de aislamiento desmontable permite a los técnicos acceder al componente del sistema de escape sin tener que desmontar todo el sistema de aislamiento.
Entre los posibles métodos de fijación se incluyen:
Alambre de acero inoxidable
Correas de acero inoxidable
Hebillas
Ganchos
Sistemas de cordones
Cierres mecánicos
El sistema de fijación puede seleccionarse en función de la geometría y las condiciones de funcionamiento previstas.
Aislamiento de tubos de escape para motores con turbocompresor
Los motores con turbocompresor pueden generar temperaturas de escape especialmente elevadas.
Por lo tanto, el tubo de escape o el tubo de bajada pueden convertirse en una de las fuentes térmicas más importantes del compartimento del motor.
El calor del sistema de escape puede afectar a los siguientes elementos cercanos:
Componentes de la toma de aire
Cableado
Sensores
Componentes del sistema de combustible
Componentes de los frenos
Componentes del sistema de refrigeración
Piezas de goma
El aislamiento de los tubos de escape de los vehículos para altas temperaturas puede diseñarse en torno a estas zonas para ayudar a controlar el calor radiante.
Para aplicaciones a temperaturas más elevadas, se puede considerar el uso de estructuras de fibra de sílice o cerámica en lugar de la fibra de vidrio convencional.
Aislamiento de tubos de escape para motores diésel
Los sistemas de escape diésel también requieren una gestión térmica eficaz, especialmente en motores turboalimentados y aplicaciones de alta carga.
Los tubos de escape de los motores diésel pueden estar situados cerca de mangueras, cableado, sensores y otros equipos.
Se puede diseñar un sistema de aislamiento a medida en función de la temperatura de escape y la configuración del vehículo.
Este mismo enfoque se puede aplicar a los vehículos diésel comerciales y a los equipos de automoción especializados.
Consideraciones sobre el espesor del aislamiento
El espesor del aislamiento no debe seleccionarse independientemente de la disposición del vehículo.
Una capa de aislamiento más gruesa suele proporcionar una mayor resistencia térmica, pero también aumenta el diámetro exterior total del tubo de escape aislado.
Esto puede suponer un problema cuando el tubo de escape se instala cerca de:
Paneles de la carrocería
Componentes del chasis
Cableado
Mangueras
Componentes de la suspensión
Equipos sensibles al calor
El objetivo es alcanzar el rendimiento térmico requerido dentro del espacio de instalación disponible.
Por este motivo, la fabricación de aislamiento a medida suele ser más práctica para aplicaciones de automoción que limitarse a seleccionar el material más grueso disponible.
Aislamiento de tubos de escape para automóviles en aplicaciones de reacondicionamiento
El aislamiento del tubo de escape también se puede añadir a un vehículo ya existente.
Las aplicaciones de reacondicionamiento pueden surgir cuando:
Las temperaturas en el compartimento del motor son excesivas
Los componentes cercanos están expuestos a demasiado calor
Se ha modificado el sistema de escape
Se ha mejorado un turbocompresor
El vehículo se ha adaptado a un motor diferente
La protección térmica existente se ha deteriorado
Se requiere una gestión adicional del calor del escape
Las medidas y fotografías del sistema de escape instalado pueden utilizarse para desarrollar una solución de aislamiento a medida.
Esto permite que el aislamiento se adapte a la configuración del escape existente.
Guía de selección de aislamiento para tubos de escape de automóviles
Antes de seleccionar el aislamiento, deben evaluarse los siguientes parámetros:
Parámetro Consideraciones de diseño
Temperatura de escape Determina los requisitos del material
Temperatura máxima Establece la capacidad de resistencia a la temperatura máxima
Diámetro del tubo Determina las dimensiones del aislamiento
Geometría del tubo Define el patrón de aislamiento
Espacio libre disponible Limita el espesor del aislamiento
Componentes cercanos Identifica los requisitos de protección térmica
Vibración Influye en el diseño de la fijación
Mantenimiento Determina si la estructura debe ser desmontable
Entorno Influye en la selección del material exterior
Rendimiento térmico requerido Ayuda a determinar la estructura del aislamiento
Esta información proporciona una base práctica para seleccionar el aislamiento adecuado para los tubos de escape de automóviles.
Fabricante de aislamiento a medida para tubos de escape de automóviles
BSTFLEX fabrica aislamiento a medida para tubos de escape de automóviles y productos de protección térmica para sistemas de escape a alta temperatura.
Se pueden diseñar soluciones para tubos de escape, tubos de bajada, codos, conductos de escape y otros componentes de automóviles expuestos a altas temperaturas.
Dependiendo de la aplicación, los materiales pueden incluir fibra de vidrio, sílice, fibra cerámica, tejido aluminizado, fibra de vidrio recubierta de silicona y otros tejidos resistentes a altas temperaturas.
El aislamiento se puede fabricar con longitudes, diámetros, espesores y configuraciones seccionales a medida.
También se pueden incorporar aberturas para sensores, abrazaderas, soportes y puntos de conexión.
Para un proyecto de aislamiento de tubos de escape de automóviles, los clientes pueden facilitar las dimensiones de los componentes, fotografías, planos, la temperatura de funcionamiento y el espacio libre disponible para la instalación.
Basándose en estos requisitos, BSTFLEX puede desarrollar un diseño de aislamiento a medida para el sistema de escape concreto del vehículo.
