Material aislante para tubos de escape destinado a aplicaciones a alta temperatura
{{{sourceTextContent.subTitle}}}
Material aislante para tubos de escape
{{{sourceTextContent.description}}}
El material aislante de los tubos de escape determina la eficacia con la que un sistema de aislamiento puede controlar el calor en torno a un tubo de escape caliente. El material adecuado debe soportar la temperatura de funcionamiento y, al mismo tiempo, ofrecer la resistencia térmica, la flexibilidad, la durabilidad y las características de instalación necesarias.
Los sistemas de escape se utilizan en el sector de la automoción, en motores diésel, generadores, embarcaciones y equipos industriales. Aunque las aplicaciones son diferentes, comparten un reto común en materia de gestión térmica: los tubos de escape calientes pueden transferir una cantidad significativa de calor al entorno circundante.
Por lo tanto, la selección de un material aislante no es simplemente una cuestión de elegir el que tenga la mayor resistencia a la temperatura. El material debe adaptarse a la temperatura real de escape, al espacio de instalación disponible, a la geometría del tubo, a las vibraciones, a los requisitos de mantenimiento y a las condiciones ambientales.
Entre los materiales habituales para el aislamiento de los tubos de escape se incluyen la fibra de vidrio, la sílice, la fibra cerámica y los tejidos reflectantes para altas temperaturas. Estos materiales pueden utilizarse individualmente o combinarse en una manta aislante multicapa o en una funda a medida para el tubo de escape.
BSTFLEX fabrica soluciones de aislamiento de escape a medida utilizando diferentes materiales resistentes a altas temperaturas según los requisitos del sistema de escape.
¿Qué caracteriza a un buen material aislante para tubos de escape?
Un material aislante adecuado para el sistema de escape debe cumplir varias funciones simultáneamente.
En primer lugar, debe soportar la temperatura de funcionamiento del tubo de escape.
En segundo lugar, debe proporcionar suficiente resistencia térmica para reducir la transferencia de calor.
En tercer lugar, el material debe ser compatible con las condiciones físicas del entorno del sistema de escape.
Dependiendo de la aplicación, entre las características importantes se incluyen:
Resistencia a altas temperaturas
Baja conductividad térmica
Flexibilidad
Estabilidad térmica
Resistencia al calentamiento y enfriamiento repetidos
Durabilidad mecánica
Protección adecuada de la superficie
Compatibilidad con el espacio de instalación disponible
Facilidad de fabricación
Facilidad de mantenimiento
No existe un único material que ofrezca la mejor solución para todos los sistemas de escape.
La selección debe partir de las condiciones reales de funcionamiento.
La fibra de vidrio como material aislante para sistemas de escape
La fibra de vidrio es uno de los materiales más utilizados para el aislamiento a altas temperaturas.
El tejido de fibra de vidrio puede utilizarse como capa exterior, capa interior o tejido protector dentro de un conjunto de aislamiento para sistemas de escape. El aislamiento de fibra de vidrio también puede utilizarse como núcleo térmico.
Su combinación de flexibilidad, resistencia a la temperatura y rentabilidad lo hace adecuado para numerosas aplicaciones en tubos de escape.
Las construcciones a base de fibra de vidrio pueden utilizarse para:
Tubos de escape
Tubos de escape
Sistemas de escape de generadores
Escapes de motores diésel
Sistemas de escape de automóviles
Tuberías de escape marítimas
Tuberías industriales a alta temperatura
La capacidad térmica específica depende del grado y la construcción del material de fibra de vidrio.
Por lo tanto, la fibra de vidrio es adecuada cuando la temperatura de funcionamiento se encuentra dentro del rango especificado por el fabricante.
Material aislante de sílice para tubos de escape
La sílice se utiliza en aplicaciones que requieren una mayor resistencia a las altas temperaturas.
El tejido de sílice y el aislamiento de sílice pueden ofrecer una mayor capacidad térmica que muchas construcciones convencionales de fibra de vidrio.
Esto hace que la sílice resulte útil en componentes de escape exigentes, tales como:
Tubos de escape de alta temperatura
Secciones de escape de turbocompresores
Colectores de escape
Sistemas de escape para motores de alto rendimiento
Componentes de escape de motores diésel
Sistemas de escape para motores marinos
La sílice puede utilizarse como parte de una manta aislante desmontable o de una cubierta a medida para el tubo de escape.
La estructura final debe seleccionarse en función de la temperatura real del componente, en lugar de basarse únicamente en la capacidad de resistencia a altas temperaturas del material.
Fibra cerámica para el aislamiento de tubos de escape
La fibra cerámica es otro material aislante para altas temperaturas que se utiliza en aplicaciones de escape exigentes.
Su principal ventaja es su capacidad para proporcionar aislamiento térmico a temperaturas elevadas.
La fibra cerámica puede utilizarse como núcleo de una manta aislante multicapa para el escape.
Entre las aplicaciones típicas se incluyen:
Escapes de motores a alta temperatura
Sistemas de turbocompresores
Colectores de escape
Motores industriales
Generadores
Sistemas de escape diésel
Componentes de escape marinos
Dado que las estructuras de fibra cerámica pueden proporcionar una resistencia térmica significativa, resultan especialmente útiles cuando las temperaturas de los gases de escape son elevadas y es necesario controlar la transferencia de calor.
El aislamiento debe protegerse con un tejido adecuado cuando la aplicación implique manipulación, vibraciones o contacto mecánico.
Material aislante aluminizado para gases de escape
El tejido aluminizado se utiliza a menudo como capa exterior reflectante de un sistema de aislamiento para gases de escape.
Su función principal es diferente a la del núcleo aislante.
En lugar de proporcionar por sí misma toda la resistencia térmica, la superficie reflectante puede ayudar a gestionar el calor radiante.
Por lo tanto, una superficie exterior aluminizada puede combinarse con un núcleo aislante, como fibra de vidrio, sílice o fibra cerámica.
Este enfoque por capas puede resultar útil cuando el componente de escape se encuentra cerca de equipos sensibles al calor.
Entre las aplicaciones típicas se incluyen:
Compartimentos de motores de automóviles
Sistemas de turbocompresores
Motores diésel
Grupos electrógenos
Salas de máquinas de buques
Sistemas de escape industriales
El rendimiento real depende del conjunto completo y no solo del tejido reflectante.
Fibra de vidrio recubierta de silicona
La fibra de vidrio recubierta de silicona se utiliza habitualmente cuando el aislamiento requiere una superficie exterior flexible y duradera.
El sustrato de fibra de vidrio proporciona resistencia a altas temperaturas, mientras que el recubrimiento de silicona mejora las características de manipulación y protege el tejido.
Este material puede resultar útil para mantas aislantes desmontables que se instalan y retiran repetidamente.
Entre sus aplicaciones se incluyen:
Tubos de escape
Codos de escape
Aislamiento de turbocompresores
Sistemas de escape de generadores
Componentes de escape marinos
Tuberías industriales a alta temperatura
La idoneidad del material debe evaluarse en función de la temperatura de la superficie exterior, más que de la temperatura de los gases de escape en el interior del tubo.
Material de aislamiento de tubos de escape frente al núcleo aislante
Una distinción importante es la diferencia entre el material utilizado como núcleo aislante y el material utilizado como recubrimiento exterior.
El núcleo aislante es el principal responsable de la resistencia térmica.
La cubierta exterior proporciona protección mecánica y también puede contribuir a la gestión del calor radiante.
Por ejemplo, una manta aislante a medida para tubos de escape podría combinar:
Capa Material posible Función principal
Cubierta exterior Tejido aluminizado Gestión del calor por reflexión
Tejido exterior Tejido de fibra de vidrio Protección mecánica
Núcleo aislante Fibra de vidrio Resistencia térmica
Núcleo para altas temperaturas Fibra de sílice o cerámica Aislamiento para altas temperaturas
Capa interior Tejido para altas temperaturas Protege el aislamiento
Fijación Accesorios de acero inoxidable Sujeta la manta
Esta estructura por capas permite diseñar el sistema de aislamiento en función de la aplicación, en lugar de depender de un único material para todos los requisitos.
Cómo elegir el material de aislamiento para el tubo de escape
El primer parámetro que hay que determinar es la temperatura real de funcionamiento del tubo de escape.
Hay que distinguir entre la temperatura continua y la temperatura máxima.
Esta distinción es importante porque un sistema de escape puede alcanzar ocasionalmente temperaturas considerablemente superiores a su temperatura de funcionamiento normal.
La siguiente consideración es el rendimiento térmico requerido.
Si el objetivo es reducir significativamente la temperatura superficial, el espesor del aislamiento y el material del núcleo térmico cobran importancia.
A continuación, debe evaluarse el espacio libre disponible.
Un material con una excelente resistencia térmica puede no ser la mejor opción si el espesor de aislamiento necesario no cabe alrededor del tubo.
Otras consideraciones incluyen la vibración, la humedad, el contacto mecánico y los requisitos de mantenimiento.
Los factores clave de selección incluyen:
Temperatura continua de escape
Temperatura máxima de escape
Reducción requerida de la temperatura superficial
Diámetro del tubo
Espacio libre disponible
Espesor del aislamiento
Geometría de la tubería
Vibraciones
Condiciones ambientales
Requisitos de mantenimiento
Material de aislamiento para tuberías de escape en aplicaciones de automoción
Los sistemas de escape de los vehículos suelen tener estrictas limitaciones de espacio.
Una tubería aislada puede pasar cerca de cableado, mangueras, paneles de la carrocería, componentes de admisión y otras piezas sensibles al calor.
Por este motivo, el material aislante debe proporcionar un rendimiento térmico adecuado sin generar un volumen excesivo.
La fibra de vidrio puede ser adecuada para muchas aplicaciones a temperaturas moderadas.
Para zonas con temperaturas más elevadas, se puede considerar el uso de fibra de sílice o cerámica.
Se puede añadir un tejido exterior reflectante cuando el control del calor radiante sea especialmente importante.
La combinación de materiales debe seleccionarse en función del vehículo específico y de la configuración del sistema de escape.
Material de aislamiento para tubos de escape de motores diésel
Los sistemas de escape de los motores diésel pueden funcionar en condiciones de alta temperatura prolongadas, especialmente bajo cargas pesadas.
Los tubos de escape, los colectores y las salidas del turbocompresor pueden requerir protección térmica para limitar la transferencia de calor a los componentes cercanos.
Un sistema de aislamiento a medida puede combinar un núcleo resistente a altas temperaturas con un tejido exterior duradero.
En el caso de las aplicaciones diésel, también deben tenerse en cuenta las vibraciones y los ciclos térmicos, ya que el aislamiento puede permanecer instalado mientras el motor funciona de forma continua.
Material de aislamiento para tubos de escape de generadores
Los sistemas de escape de generadores constituyen otra aplicación habitual.
Los grupos electrógenos diésel pueden tener tuberías de escape calientes instaladas cerca de la carcasa del motor, del equipo eléctrico o de componentes estructurales.
El aislamiento puede ayudar a controlar la temperatura en torno a estas zonas.
Dependiendo del diseño del generador, se puede optar por fibra de vidrio, sílice o fibra cerámica para el núcleo aislante.
La construcción con mantas desmontables también puede simplificar el mantenimiento en torno al tubo de escape y al silenciador.
Material aislante para tubos de escape de sistemas marinos
Los sistemas de escape marinos plantean consideraciones adicionales, como salas de máquinas confinadas, vibraciones, humedad y acceso restringido para el mantenimiento.
Por lo tanto, un sistema de aislamiento de escape marítimo puede requerir una combinación de aislamiento para altas temperaturas y un tejido exterior duradero.
La fibra de sílice o cerámica puede utilizarse para secciones exigentes con altas temperaturas, mientras que las construcciones a base de fibra de vidrio pueden ser adecuadas para otras zonas.
El sistema de fijación también debe seleccionarse en función de las condiciones previstas de vibración y mantenimiento.
Material aislante para tubos de escape en aplicaciones industriales
Los motores industriales, los equipos de proceso y los sistemas de generación de energía también pueden requerir aislamiento térmico de los tubos de escape.
A diferencia de las aplicaciones de automoción, las tuberías de escape industriales pueden tener diámetros mayores y tramos rectos más largos.
Por lo tanto, el diseño del aislamiento puede utilizar secciones desmontables más grandes o mantas segmentadas.
Para aplicaciones industriales, la selección del material debe tener en cuenta la temperatura de funcionamiento continua, la vida útil, la accesibilidad y los intervalos de mantenimiento.

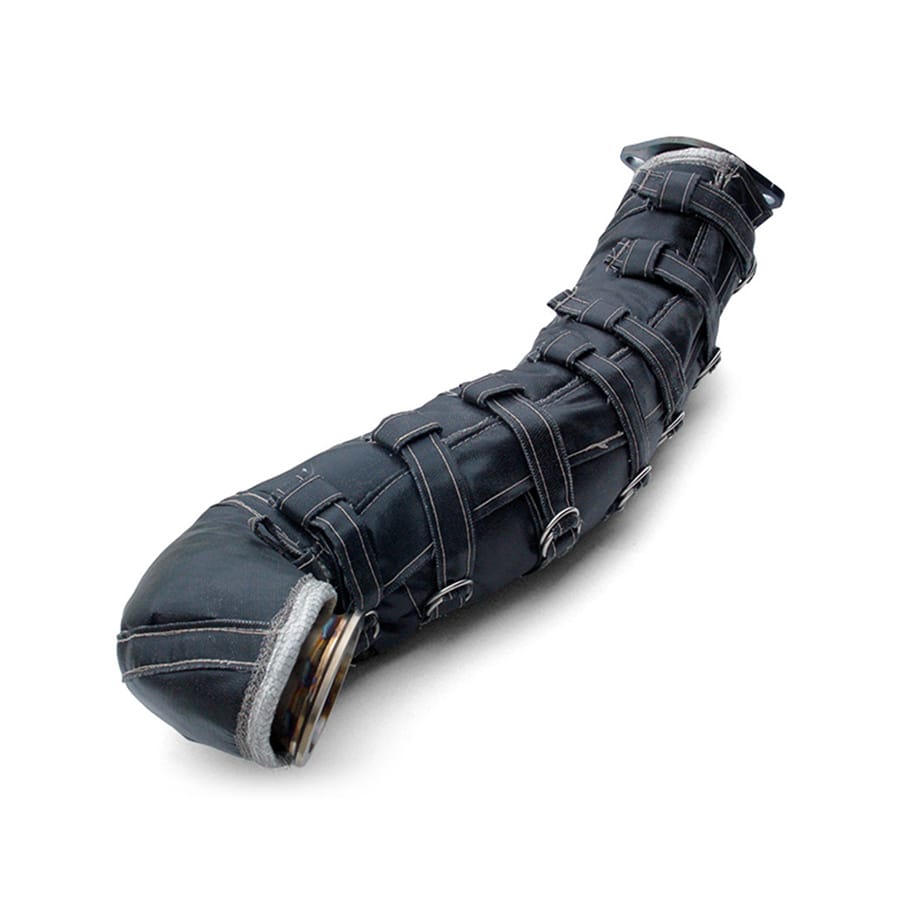

Aislamiento desmontable para tubos de escape
El material aislante es solo una parte del sistema.
En el caso de los tubos de escape que requieren una inspección periódica, una estructura desmontable puede facilitar considerablemente el mantenimiento del aislamiento.
Una manta desmontable puede abrirse o separarse de la tubería sin dañar el aislamiento.
Esto resulta especialmente útil en torno a:
Bridas de escape
Puntos de inspección
Sensores
Abrazaderas
Juntas de dilatación
Conexiones del turbocompresor
Colectores de escape
Se pueden incorporar diferentes sistemas de fijación en función de la aplicación.
El alambre de acero inoxidable, las correas, las hebillas y los sistemas de cordones son algunas de las opciones posibles.
Por qué es importante la selección de materiales de aislamiento de escape a medida
Los productos de aislamiento estándar suelen basarse en un conjunto limitado de dimensiones y condiciones de funcionamiento.
Los sistemas de escape reales varían significativamente.
Dos tubos con el mismo diámetro pueden requerir construcciones de aislamiento completamente diferentes porque uno funciona a una temperatura más alta o tiene mucho menos espacio libre a su alrededor.
La selección de materiales a medida permite optimizar el aislamiento para la aplicación concreta.
El diseño final puede tener en cuenta:
Temperatura
Geometría
Espacio libre
Espesor del aislamiento
Requisitos de la superficie exterior
Vibraciones
Mantenimiento
Método de instalación
Este enfoque evita seleccionar el aislamiento basándose únicamente en un rango de temperatura genérico.
Tabla de selección de materiales de aislamiento para tubos de escape
Material Función típica Ventaja principal
Fibra de vidrio Tejido o núcleo aislante Flexible y rentable
Sílice Tejido o núcleo aislante Resistencia a altas temperaturas
Fibra cerámica Núcleo aislante Resistencia térmica a altas temperaturas
Tejido aluminizado Cubierta exterior Gestión reflectante del calor radiante
Fibra de vidrio recubierta de silicona Cubierta exterior Superficie flexible y duradera
Acero inoxidable Elementos de fijación Retención mecánica
Se debe confirmar el rango de temperatura real y la idoneidad para el grado y la construcción específicos seleccionados.
Fabricante de aislamiento a medida para tubos de escape
BSTFLEX fabrica sistemas de aislamiento a medida para tubos de escape utilizando diferentes materiales resistentes a altas temperaturas según los requisitos de cada aplicación.
Las construcciones disponibles pueden incorporar fibra de vidrio, sílice, fibra cerámica, tejido aluminizado, fibra de vidrio recubierta de silicona y otros tejidos resistentes a altas temperaturas.
El aislamiento puede fabricarse en forma de fundas a medida para los tubos, mantas desmontables o conjuntos de aislamiento seccionales.
Se pueden desarrollar dimensiones, espesores, aberturas y sistemas de fijación a medida para sistemas de escape de automóviles, motores diésel, generadores, embarcaciones y aplicaciones industriales.
Para la selección de materiales, los clientes pueden facilitar la temperatura de escape, las dimensiones de los tubos, planos o fotografías de los componentes, el espacio libre disponible y el rendimiento térmico requerido.
En función de estos parámetros, se puede seleccionar el material y la estructura de aislamiento de los tubos de escape adecuados para la aplicación específica.
