Protector térmico aislante para tubos de escape: protección contra altas temperaturas
Combinación de aislamiento térmico y protección contra el calor radiante
Un protector térmico aislante para tubos de escape está diseñado para controlar el calor generado por los tubos de escape a alta temperatura, al tiempo que limita la transferencia de calor a los componentes, el cableado, las mangueras, las estructuras y los equipos cercanos.
A diferencia de un escudo térmico metálico convencional, que bloquea principalmente el calor radiante, un escudo térmico aislante puede incorporar una capa de aislamiento térmico directamente alrededor del tubo de escape. Esto crea una solución de gestión térmica más completa para sistemas en los que es necesario controlar tanto la temperatura del tubo como la exposición al calor del entorno.
En el caso de motores industriales, generadores, vehículos, motores marinos, sistemas turboalimentados y otros equipos que alcanzan altas temperaturas, se puede diseñar el escudo térmico aislante adecuado teniendo en cuenta la geometría real del tubo, la temperatura de funcionamiento, el espacio de instalación y los requisitos de mantenimiento.
¿Qué es un escudo térmico aislante para tubos de escape?

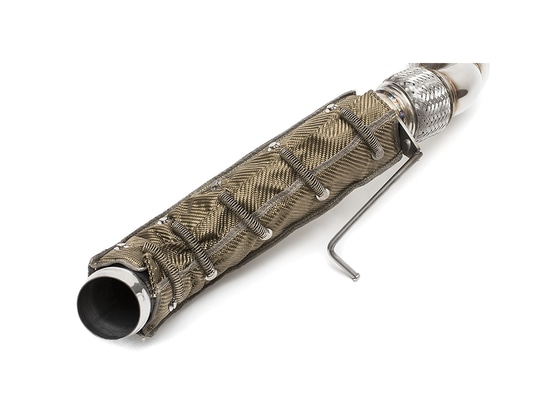

Un escudo térmico aislante para tubos de escape es un conjunto de protección térmica instalado alrededor o junto a un tubo de escape.
Su estructura puede incluir varias capas funcionales:
Capa Función típica
Cubierta exterior Protección mecánica y resistencia al entorno circundante
Capa reflectante Reduce la transferencia de calor por radiación
Capa aislante Limita la transferencia de calor por conducción y convección
Tejido interior Protege el aislamiento de la exposición directa al tubo de escape
Sistema de fijación Permite una instalación segura y, cuando sea necesario, su retirada
La estructura exacta depende de la aplicación.
Algunos sistemas requieren una manta flexible y desmontable. Otros pueden utilizar un manguito, una envoltura, un escudo rígido o una combinación de materiales aislantes y reflectantes.
El objetivo no es simplemente cubrir el tubo de escape. El escudo térmico aislante debe controlar el calor sin interferir en el movimiento del tubo, la inspección, el mantenimiento u otros componentes.
¿Por qué combinar aislamiento y protección térmica?
Los sistemas de escape pueden generar varias vías diferentes de transferencia de calor.
El propio tubo alcanza una temperatura elevada y transfiere calor a través del contacto directo con las estructuras circundantes. Al mismo tiempo, la superficie caliente irradia energía térmica hacia los componentes cercanos.
Un escudo térmico convencional se ocupa principalmente del calor radiante.
Una capa aislante controla la temperatura de la superficie del tubo de escape y reduce la transferencia de calor a través del sistema de aislamiento.
Por lo tanto, la combinación de ambas funciones puede proporcionar una protección térmica más amplia.
Esto resulta especialmente útil cuando un tubo de escape pasa cerca de:
Cableado eléctrico
Mangueras hidráulicas
Tubos de combustible
Componentes de plástico
Sensores
Cubiertas del motor
Estructuras compuestas
Zonas de acceso del operador
Componentes adyacentes del sistema de escape
Equipos de la sala de máquinas
A menudo, el requisito de ingeniería consiste en crear un límite térmico controlado alrededor del sistema de escape, en lugar de limitarse a instalar un panel metálico reflectante.
¿Cómo funciona un escudo térmico aislante para tubos de escape?
El sistema funciona mediante una combinación de aislamiento y reflexión del calor.
La capa aislante aumenta la resistencia térmica entre el tubo de escape caliente y la superficie externa. Esto reduce la cantidad de calor que llega al exterior del sistema de protección.
A continuación, una capa exterior reflectante puede desviar una parte de la energía radiante lejos de los componentes cercanos.
El resultado es una barrera térmica entre la fuente de escape y el entorno circundante.
La eficacia del sistema depende de varios factores, entre los que se incluyen:
Temperatura de los gases de escape
Temperatura de la superficie del tubo
Espesor del aislamiento
Material aislante
Material de recubrimiento exterior
Espacio libre de instalación
Temperatura ambiente
Flujo de aire alrededor del escape
Tiempo de exposición
Temperatura superficial externa requerida
Por este motivo, la selección de un escudo térmico aislante debe basarse en el entorno térmico completo y no únicamente en la clasificación de temperatura.
Materiales para escudos térmicos aislantes de tubos de escape
Se pueden combinar diferentes materiales en función de la temperatura requerida y las condiciones de aplicación.
Entre los materiales aislantes más comunes se encuentran la fibra de vidrio, la fibra de sílice, la fibra cerámica y otros materiales de aislamiento térmico para altas temperaturas.
La estructura exterior puede estar compuesta por tejido de fibra de vidrio, tejido recubierto de silicona, tejido de sílice, material aluminizado, malla de acero inoxidable u otros revestimientos protectores.
Material Ventaja típica
Fibra de vidrio Flexible y económica para numerosas aplicaciones a alta temperatura
Fibra de sílice Adecuada para la protección térmica a temperaturas muy elevadas
Fibra cerámica Alta resistencia térmica para aplicaciones exigentes
Lámina de aluminio Refleja el calor radiante y proporciona una barrera ligera
Tejido aluminizado Combina flexibilidad con protección térmica reflectante
Malla de acero inoxidable: proporciona refuerzo mecánico y durabilidad
Tejido recubierto de silicona: aporta flexibilidad y resistencia a las condiciones ambientales
La construcción final puede utilizar un solo material o varias capas.
Por ejemplo, una manta aislante desmontable para el tubo de escape puede combinar un tejido interior resistente a altas temperaturas, aislamiento térmico, lámina reflectante y una cubierta exterior duradera.

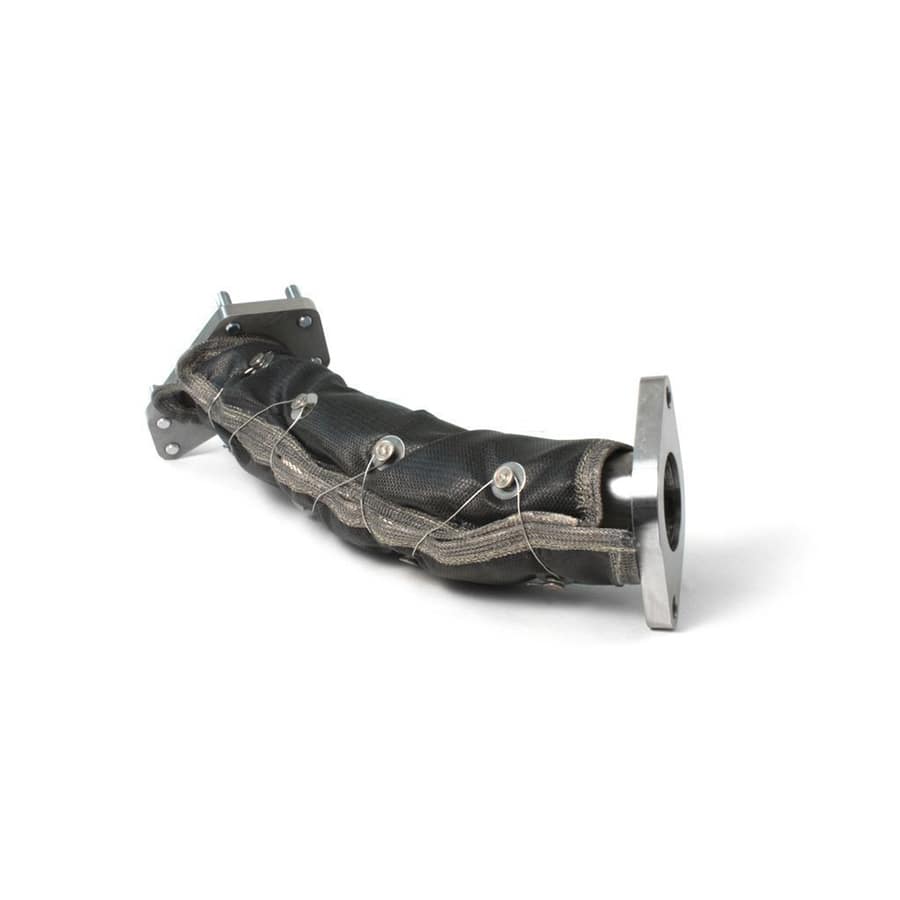

Escudos térmicos aislantes desmontables para tubos de escape
La posibilidad de desmontaje es importante cuando los componentes del sistema de escape requieren inspecciones o mantenimiento periódicos.
Es posible que haya que cortar un revestimiento permanente antes de realizar el mantenimiento. En cambio, un escudo térmico aislante desmontable se puede abrir, retirar y volver a instalar.
Este enfoque resulta especialmente útil para:
Colectores de escape de motores
Turbocompresores
Codos de escape
Bridas
Silenciadores
Tubos de escape de motores diésel
Sistemas de escape de generadores
Componentes de escape marinos
La fijación puede realizarse mediante correas, hebillas, ganchos, cordones, alambre de acero inoxidable u otros sistemas específicos para cada aplicación.
El diseño de la fijación debe tener en cuenta la vibración y la dilatación térmica, al tiempo que mantiene una compresión suficiente de la capa aislante.
Aplicaciones de los escudos térmicos aislantes para tubos de escape
Motores industriales
Los motores industriales suelen funcionar de forma continua bajo elevadas cargas térmicas. Las tuberías de escape pueden discurrir a través de compartimentos de equipos compactos, donde la acumulación de calor se convierte en una preocupación importante en el diseño.
Un escudo térmico aislante puede ayudar a controlar las temperaturas externas de los tubos y reducir la exposición al calor de los equipos adyacentes.
Grupos electrógenos
Los sistemas de escape de los grupos electrógenos suelen contener tubos calientes, codos, silenciadores y secciones flexibles.
Los escudos térmicos aislantes pueden diseñarse alrededor de estos componentes para reducir la radiación de calor dentro de la carcasa del grupo electrógeno y mejorar la gestión térmica general.
Sistemas de escape de automóviles
Las aplicaciones automovilísticas pueden requerir protección para los tubos de escape situados cerca de cableado, mangueras, paneles de la carrocería, sensores u otros componentes sensibles a la temperatura.
El sistema de protección puede diseñarse en función del espacio disponible y de la geometría específica de los tubos.
Motores marinos
Las salas de máquinas de los buques suelen tener un espacio limitado y numerosos sistemas sensibles al calor instalados cerca de los componentes del escape.
Un escudo térmico aislante flexible para el escape puede proporcionar protección térmica localizada, al tiempo que permite el acceso para la inspección y el mantenimiento.
Sistemas de escape con turbocompresor
Los turbocompresores y las tuberías de escape asociadas pueden generar temperaturas especialmente elevadas.
Puede ser necesaria protección alrededor de las salidas del turbocompresor, los codos de escape, los tubos de bajada y los componentes cercanos. Se puede diseñar un sistema de aislamiento multicapa para estas zonas en función de las condiciones de funcionamiento.
Escudo térmico para tubos de escape frente a escudo térmico de aislamiento
A veces estos términos se utilizan indistintamente, pero su construcción puede ser diferente.
Un escudo térmico convencional para tubos de escape puede consistir principalmente en una barrera metálica o reflectante situada entre el tubo caliente y un componente sensible.
Un escudo térmico aislante para tubos de escape suele incorporar aislamiento térmico en el conjunto protector.
Característica Escudo térmico convencional Escudo térmico aislante
Protección contra el calor radiante Sí Sí
Aislamiento térmico Limitado Sí
Reducción de la temperatura superficial Limitada Mayor potencial
Construcción flexible Depende de la aplicación Habitual
Diseño desmontable Posible Habitual
Geometría compleja Moderada Altamente personalizable
Acceso para el mantenimiento Depende del diseño Se puede diseñar para su desmontaje
Ninguna de las dos soluciones es universalmente mejor.
El diseño adecuado depende de si la principal preocupación es el calor radiante, la temperatura superficial, el espacio de instalación disponible o una combinación de estos factores.
Cómo seleccionar el escudo térmico aislante adecuado para el tubo de escape
Antes de especificar el producto, deben definirse varios parámetros de ingeniería.
1. Determinar la temperatura
Identifique la temperatura de funcionamiento del tubo de escape y la temperatura máxima prevista.
No elija el aislamiento basándose únicamente en la temperatura de los gases de escape. La temperatura real de la superficie del tubo y la temperatura exterior requerida también son importantes.
2. Mida la geometría del tubo
Anote el diámetro, la longitud, las curvas, los codos, las bridas, las uniones y los puntos de conexión del tubo.
En el caso de sistemas de escape irregulares, las mantas aislantes fabricadas a medida pueden ofrecer un ajuste más preciso que los productos estándar.
3. Comprobar el espacio libre para la instalación
El espacio disponible alrededor del tubo determina el espesor máximo del aislamiento y la estructura exterior.
Una capa de aislamiento más gruesa no siempre resulta práctica cuando el sistema de escape está instalado en un compartimento reducido.
4. Tener en cuenta el mantenimiento
Si el tubo, la brida, el sensor o la conexión requieren una inspección periódica, utilice una estructura desmontable.
Las secciones de manta separadas también pueden simplificar el mantenimiento en torno a conjuntos de escape complicados.
5. Tener en cuenta las vibraciones y el movimiento
Los sistemas de escape de los motores pueden sufrir vibraciones, expansión térmica y movimiento mecánico.
El escudo térmico aislante debe adaptarse a estas condiciones sin aflojarse ni interferir con los equipos circundantes.
Diseño a medida del escudo térmico aislante para tubos de escape
Los sistemas de escape rara vez tienen una geometría completamente uniforme.
Se puede fabricar un escudo térmico aislante a medida que se adapte a cada sección individual del tubo y que se ajuste a curvas, codos, bridas, soportes, sensores y puntos de conexión.
Un diseño a medida también puede dividir un conjunto de escape largo en varias secciones desmontables.
Esto ofrece varias ventajas:
Mejor ajuste en geometrías complejas
Reducción del material innecesario
Instalación más sencilla
Desmontaje más sencillo
Mejor acceso a los puntos de mantenimiento
Mejor gestión del espacio libre
Cobertura térmica más uniforme
Para aplicaciones OEM e industriales, la manta aislante puede desarrollarse según planos, dimensiones, fotografías, muestras u otros requisitos de ingeniería.
Protección térmica del escape más allá del tubo
El propósito de un escudo térmico aislante no se limita a reducir la temperatura del propio tubo de escape.
El objetivo general suele ser gestionar el entorno térmico en torno al sistema de escape.
Al controlar la transferencia de calor, el sistema puede ayudar a proteger los componentes sensibles a la temperatura y reducir la acumulación indeseada de calor.
Esto puede resultar especialmente importante en compartimentos de motor cerrados, carcasas de generadores, salas de máquinas y salas de máquinas de embarcaciones, donde la ventilación natural es limitada.
