Guía de Detección de Gases en Proceso Completo para Plantas Incineradoras de Residuos: Dos indicadores básicos para verificar la combustión completa

{{{sourceTextContent.subTitle}}}

1.Desde la recepción de residuos hasta la eliminación de cenizas: Un desglose completo de la necesidad de detección de gases a lo largo del proceso de incineración

{{{sourceTextContent.description}}}

Introducción
La incineración de residuos sólidos urbanos (RSU) es el método principal para la reducción de residuos urbanos, el tratamiento inocuo y la recuperación de recursos. Mediante la combustión a alta temperatura, los residuos se convierten en cenizas de fondo y energía térmica, que también puede utilizarse para la generación de calor residual. Sin embargo, el principal reto de la operación de incineración es cómo controlar de forma estable las condiciones de combustión y garantizar una combustión completa. Una combustión incompleta no sólo reduce la eficiencia de utilización del calor y aumenta los costes de explotación, sino que también provoca emisiones excesivas de contaminantes como el monóxido de carbono y las dioxinas, e incluso conlleva riesgos de seguridad de deflagración causados por la acumulación de gases combustibles.
La detección de la composición de los gases es el método más directo y sensible para juzgar el estado de la combustión, y es también un requisito obligatorio especificado en la Norma para el Control de la Contaminación en la Incineración de Residuos Sólidos Urbanos (GB 18485-2014). En este artículo se describe el proceso completo de incineración de residuos, se explica el papel fundamental de la detección de gases en el control de la combustión y la protección de la seguridad, y se presentan esquemas de configuración razonables para diferentes escenarios.

I. Flujo completo del proceso de incineración de residuos sólidos urbanos
Una planta típica de incineración de residuos sólidos urbanos consta de 6 eslabones principales, cada uno de los cuales corresponde a diferentes entornos de gas y puntos de riesgo:
1. Recepción y almacenamiento de residuos
Los residuos se pesan y se descargan en una fosa cerrada de almacenamiento de residuos, donde fermentan anaeróbicamente durante 3-7 días para lixiviar el lixiviado y mejorar su poder calorífico. La fermentación anaeróbica de los residuos en la fosa produce continuamente gases como metano (CH₄) y sulfuro de hidrógeno (H₂S), lo que la convierte en una zona de alto riesgo de explosión inflamable y accidentes por intoxicación.
2. Alimentación e incineración en el horno
Una grúa de recogida de residuos introduce los residuos fermentados en una tolva, que a su vez se introduce en el horno mediante un empujador. El horno se divide secuencialmente en una zona de secado, una zona de combustión y una zona de calcinación. Los residuos deben permanecer en un entorno de alta temperatura superior a 850℃ durante no menos de 2 segundos para garantizar la plena descomposición y combustión de la materia orgánica.
3. Aprovechamiento del calor residual
Los gases de combustión a alta temperatura entran en la caldera de calor residual para calentar agua y producir vapor para la generación de energía o el suministro de calor. La temperatura de los gases de combustión desciende significativamente en esta fase.
4. Depuración de los gases de combustión
Los gases de combustión pasan por procesos de tratamiento como la desacidificación, la desnitrificación, la adsorción de carbón activado y la eliminación del polvo de la cámara de filtros de mangas en secuencia para eliminar diversos contaminantes antes de ser vertidos conforme a la norma.
5. Recogida y eliminación de cenizas
Las cenizas de fondo de horno se recogen tras el enfriamiento del agua y pueden utilizarse como recursos. Las cenizas volantes recogidas del tratamiento de gases de combustión se estabilizan y eliminan de acuerdo con la normativa sobre residuos peligrosos.
6. Instalaciones auxiliares
Incluyen estaciones de tratamiento de lixiviados, zonas de almacenamiento de amoníaco, zonas de fuel-oil de apoyo a la combustión, etc. Cada zona corresponde a diferentes riesgos de gases tóxicos, nocivos, inflamables y explosivos.

II. Detección de gases: La base fundamental para juzgar la integridad de la combustión
La esencia de la incineración de residuos es la reacción de oxidación a alta temperatura de la materia orgánica. En un estado ideal de combustión completa, todos los elementos de carbono e hidrógeno de los residuos se convierten en dióxido de carbono y agua, liberando toda la energía térmica. Sin embargo, en el funcionamiento real, afectado por factores como la composición fluctuante de los residuos, la distribución poco razonable del aire, la temperatura insuficiente del horno y el escaso efecto de mezcla turbulenta, se producirán diversos grados de combustión incompleta.
Entre los principios de control de la combustión "3T+E" (Temperatura, Tiempo, Turbulencia, Exceso de aire) reconocidos por la industria, tanto el coeficiente de exceso de aire como la integridad de la combustión deben cuantificarse directamente mediante la concentración de gas. Basarse únicamente en parámetros como la temperatura y la presión negativa del horno no puede reflejar con exactitud el estado real de la combustión, y la detección de gases es el método de juicio más directo.
Indicador básico 1: Monóxido de carbono (CO) - El "patrón oro" de la eficiencia de la combustión
Generation Principio: Cuando el suministro de oxígeno es insuficiente, la temperatura del horno es baja o el tiempo de permanencia de los gases de combustión es insuficiente, el carbono orgánico no puede oxidarse completamente en dióxido de carbono (CO₂) y se genera monóxido de carbono (CO). La materia volátil no quemada también transporta CO y se expulsa con los gases de combustión.
Indicator Significado: La concentración de CO es el barómetro más directo de la integridad de la combustión. Un aumento continuo de la concentración indica un deterioro de las condiciones de combustión, que no sólo reduce la eficiencia de utilización del calor, sino que también va acompañado de un aumento significativo de la generación de contaminantes altamente tóxicos, como dioxinas y COV. Una concentración baja estable indica una combustión completa y unas condiciones de funcionamiento estables.
Compliance Requisito: De acuerdo con la Norma para el Control de la Contaminación en la Incineración de Residuos Sólidos Urbanos (GB 18485-2014), el valor medio de 1 hora de monóxido de carbono en los gases de combustión de la incineradora no superará los 100mg/m³, que es un indicador básico de línea roja para la evaluación de la protección del medio ambiente.
Indicador básico 2: Oxígeno (O₂) - Referencia clave para la racionalidad de la distribución del aire
Detection Significado: El oxígeno es una condición necesaria para la combustión, y el coeficiente de exceso de aire determina directamente la integridad de la combustión y la eficiencia térmica.
Indicator Importancia: Si la concentración de O₂ es demasiado baja (<6%VOL), indica un suministro insuficiente de oxígeno en general, lo que inevitablemente va acompañado de un aumento de la concentración de CO y de una combustión incompleta. Si la concentración de O₂ es demasiado alta (>10%VOL), indica un suministro excesivo de aire. Una gran cantidad de aire frío entrando en el horno restará calor, reducirá la temperatura del horno y no es propicio para una combustión estable. Al mismo tiempo, aumentará el consumo de energía del ventilador de tiro inducido y la carga del tratamiento de gases de combustión.
Reasonable Rango de control: La industria lo controla convencionalmente a 6%~10%VOL, que no sólo puede asegurar una combustión completa, sino también mantener la pérdida de calor de los gases de combustión dentro de un rango razonable.
Detección suplementaria para la seguridad
Además de controlar las condiciones de combustión, la detección de gases también es una garantía necesaria para una producción segura. El metano (combustible) y el sulfuro de hidrógeno (tóxico) en los pozos de almacenamiento de residuos, los gases tóxicos y nocivos en las estaciones de lixiviados, las fugas de amoníaco en las áreas de amoníaco, y la deficiencia de oxígeno y los riesgos de gases tóxicos en las operaciones en espacios confinados deben identificarse con antelación mediante la detección de gases para evitar accidentes.

III. Equipos de detección y métodos de configuración comunes

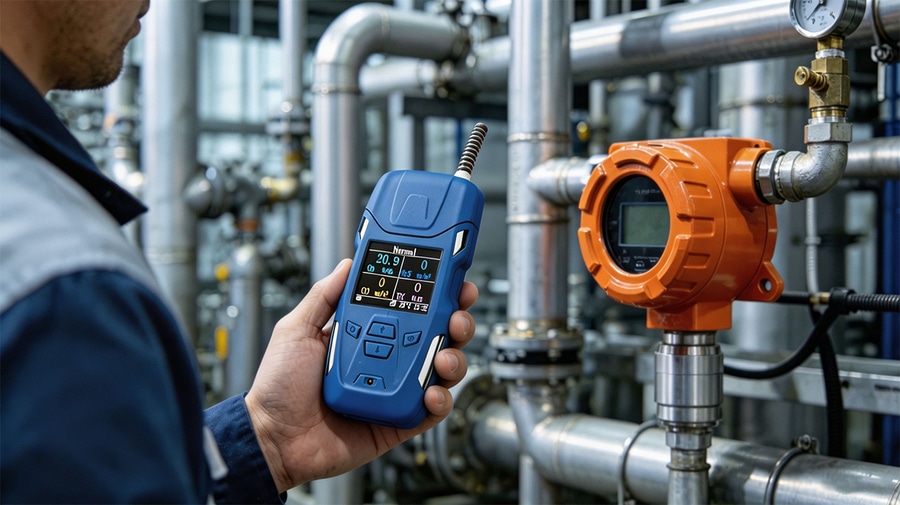

La detección de gases en las plantas de incineración de residuos suele adoptar un modo combinado de "monitorización continua fija + inspección móvil portátil" para cubrir las necesidades de los distintos escenarios.
1. Detectores de gas fijos
Application Escenarios: Instalados en puntos fijos para lograr una supervisión ininterrumpida las 24 horas del día. Los datos pueden cargarse en el sistema de control automático de la planta en tiempo real. Cuando la concentración supera la norma, se dispara automáticamente una alarma sonora y visual, y también puede conectarse con equipos de emergencia como dispositivos de ventilación y cierre.
Key Puntos de instalación: Conducto principal a la salida del horno (CO, O₂, para controlar las condiciones de combustión), encima del foso de almacenamiento de residuos (CH₄, H₂S, para evitar la deflagración y el envenenamiento), zona de recogida de lixiviados, zona de almacenamiento de amoníaco, sala de descarga de cenizas, etc.

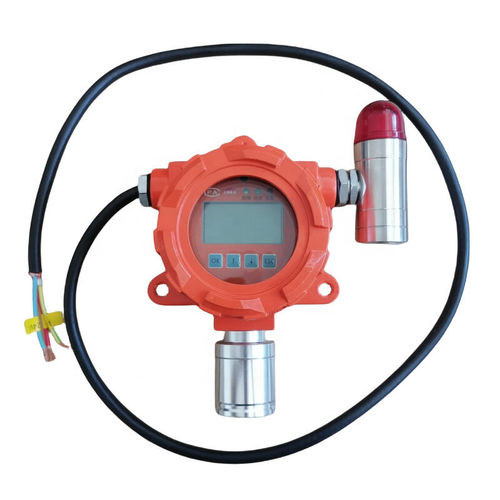

Recommended Equipos: MST F100 fijo de MAIYA SENSOR. Soporta monogas personalizable. Está disponible en versiones de 0-40mA y protocolo RS485. Con un controlador a juego, puede integrarse perfectamente en el sistema de control automático de la planta. La placa de circuitos está tratada con un revestimiento anticorrosión, y la sonda está equipada con una membrana de filtro, que puede prevenir eficazmente la corrosión y prolongar la vida útil del equipo.
2. Detectores de gas portátiles
Application Escenarios: Escenarios móviles como la inspección diaria de plantas, el mantenimiento de equipos, la detección previa a la operación en espacios confinados y la investigación de fugas de emergencia.
Two Tipos comunes:
oDetectores de tipo difusión: De tamaño compacto, adecuados para llevarlos durante las patrullas diarias para controlar la concentración de gas ambiental en tiempo real.
oDetectores de aspiración por bomba: Construidos con una bomba de muestreo, y pueden utilizarse con mangueras de muestreo extendidas. Puede extraer muestras de gas de zonas profundas sin que el personal entre en espacios peligrosos, y es adecuado para la detección estratificada antes de las operaciones en espacios confinados.

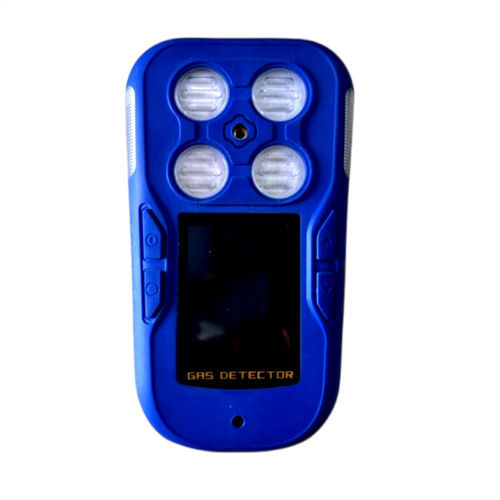

Recommended Equipos: Detectores multigas portátiles MST 410 (tipo difusión) y MST 410P (tipo bomba-aspiración) de MAIYA SENSOR. Permiten una personalización flexible de las combinaciones multigas para satisfacer diferentes necesidades, como la inspección diaria y las operaciones en espacios confinados. El MST 410P también está equipado con un flotador y una manguera, lo que facilita la detección de gases en pozos subterráneos o entornos con acumulación de agua.

IV. Principios básicos de la configuración de detección de gases
1. Priorizar las condiciones de trabajo, garantizar la seguridad como objetivo final
Dé prioridad a garantizar la supervisión de las condiciones de combustión de CO y O₂ a la salida del horno, que es el núcleo del cumplimiento de la normativa medioambiental y la optimización del funcionamiento. Cubra simultáneamente las zonas de alto riesgo, como los depósitos de almacenamiento de residuos, los espacios confinados y las zonas de almacenamiento de productos químicos peligrosos, sin dejar ningún punto ciego para la seguridad.
2. Soluciones móviles y fijas complementarias
Los equipos fijos realizan una supervisión continua en cualquier condición meteorológica, mientras que los equipos portátiles cubren escenarios móviles como la inspección, el mantenimiento y la respuesta a emergencias. La combinación de ambos forma un sistema completo de protección de la seguridad del gas.
3. Adaptación a las condiciones de trabajo, calibración periódica
Seleccione equipos con los niveles de protección correspondientes en función de las condiciones de temperatura, polvo y humedad de los distintos puntos. Calibre estrictamente los sensores con regularidad de acuerdo con las especificaciones para garantizar datos de detección precisos y fiables.

Recordatorio de calor
El control de la combustión de la incineración de residuos está directamente relacionado con el cumplimiento de las normas medioambientales, los costes de consumo de energía y la seguridad de la producción, y la detección de gases es el método de control más directo y eficaz. Se recomienda que los operadores combinen las concentraciones de CO y O₂ con parámetros como la temperatura del horno y la presión negativa para su análisis, y ajusten con precisión la distribución del aire y la velocidad de alimentación para lograr una combustión estable y completa.
Todas las operaciones en espacios confinados deben seguir estrictamente el procedimiento de "primero la ventilación, luego la detección y por último la operación". El personal debe llevar detectores de gas portátiles durante toda la operación para eliminar los accidentes de seguridad.

Guía interactiva
¿Tiene su planta de incineración de residuos alguna pregunta sobre la optimización de las condiciones de combustión o la configuración de los puntos de detección de gases? No dude en dejar un mensaje en la sección de comentarios para debatir con otros profesionales del sector.
