Centro Neuronal de Estaciones de Adif (CNE), Madrid

{{{sourceTextContent.subTitle}}}

OPTIMAX3 en el CNE de ADIF: una arquitectura, configuraciones ilimitadas

{{{sourceTextContent.description}}}

Los mejores diseños son aquellos en los que la forma se adapta a la función sin concesiones. En un panorama técnico en el que a menudo se abusa de la ingeniería, OPTIMAX3 destaca como un ejemplo de coherencia: una arquitectura diseñada expresamente para integrarse a la perfección en redes complejas y heterogéneas.Esta filosofía queda perfectamente reflejada en entornos en los que la complejidad es una herramienta más que un obstáculo, sobre todo en el macroproyecto de Adif y su nuevo Centro Neuronal de Estaciones (CNE) de Valdebebas.

Adif gestiona un parque de estaciones increíblemente diverso, que abarca desde grandes centros de transporte con un enorme volumen de pasajeros hasta paradas remotas y sin personal. Cada emplazamiento tiene sus propios requisitos específicos, pero todos deben funcionar dentro de una estructura jerárquica estricta. El reto es claro: proporcionar autonomía local al tiempo que se mantiene una gestión centralizada desde el Centro Neuronal de Estaciones (CNE) de Valdebebas (Madrid).

[Arquitectura modular para la infraestructura ferroviaria]
Gestionar las comunicaciones entre cientos de puntos de una red ferroviaria nacional requiere una arquitectura en la que cada nodo pueda funcionar de forma independiente sin dejar de estar bajo supervisión remota. La arquitectura OPTIMAX3 se articula en tres niveles: control global en Valdebebas, seis subcentros territoriales y estaciones individuales. Esta estructura en cascada asegura un flujo de datos constante al tiempo que garantiza la operatividad local, incluso en caso de pérdida de la conectividad global. Se trata de una solución robusta basada en IP en la que la fiabilidad, la redundancia y la integración informática sin fisuras son fundamentales.

[UMX-03: El núcleo central del sistema]

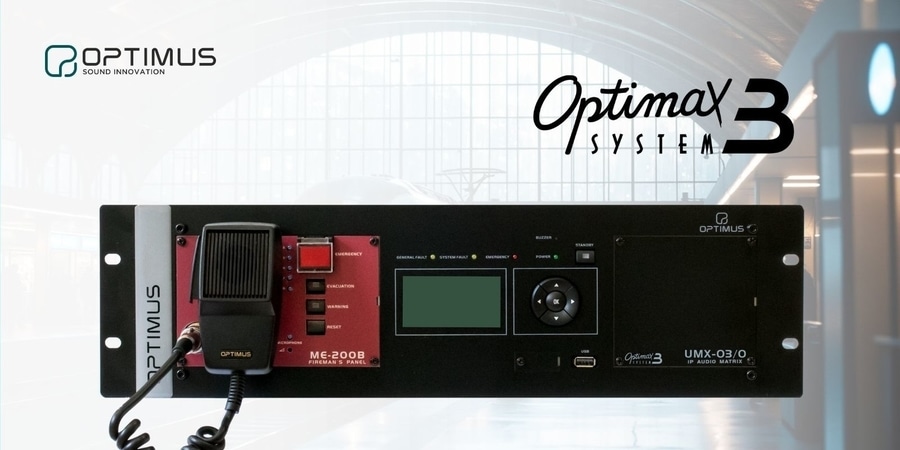

El núcleo de OPTIMAX3 es la matriz de audio digital UMX-03. Dotada de una red troncal IP redundante, esta unidad central gestiona simultáneamente cuatro canales de audio IP de entrada y salida, al tiempo que mantiene un bus interno de 16 canales para el procesamiento local. Su diseño permite la integración directa con sistemas de alarma contra incendios a través de tres contactos de entrada supervisados, tres salidas libres de tensión y una salida de relé a prueba de fallos. La memoria interna de 32 GB almacena mensajes en formato MP3, WAV u Ogg-Vorbis, lo que garantiza la capacidad de emisión inmediata independientemente del estado de la red. La matriz también proporciona supervisión continua de las líneas y los amplificadores de potencia, con compatibilidad para unidades secundarias, consolas de micrófonos y sensores de ruido a través de su bus CAN.

[IF-822ETH / IF-804ETH: Distribución flexible]
Para instalaciones que requieran conexión a amplificadores analógicos heredados o distribución de audio en puntos remotos, las interfaces IF-822ETH e IF-804ETH constituyen el puente ideal. Estas unidades convierten las configuraciones de megafonía convencionales en nodos preparados para IP, recibiendo entradas procedentes de consolas IP, telefonía SIP y canales de música de fondo. El IF-822ETH ofrece dos entradas y dos salidas de audio, perfectas para ubicaciones que requieran micrófonos locales. El IF-804ETH cuenta con cuatro salidas de audio, optimizadas para una distribución máxima. Ambas unidades incluyen un puerto USB frontal y 16 GB de almacenamiento interno. Esto permite a los operadores aprovechar el equipo existente, transformando de forma eficaz el hardware heredado en nodos OPTIMAX3

[IF-8P4ETH: Alimentación integrada bajo demanda]
Cuando un proyecto requiere alimentación distribuida con control IP, el IF-8P4ETH integra ambas funciones en un único chasis. Con capacidad para albergar hasta cuatro amplificadores de clase D de alta eficiencia, admite configuraciones de entre 60 W y 460 W por canal, incluidas opciones de amplificación de reserva. El sistema supervisa continuamente las líneas de altavoces A/B de cada amplificador. Además, su capacidad de intercambio en caliente garantiza que el mantenimiento se pueda llevar a cabo sin interrupción del servicio. Para una mayor capacidad, las unidades de expansión IF-8P4/0E añaden cuatro ranuras adicionales cada una, lo que aumenta el número de zonas sin complicar la arquitectura.

[Valdebebas (Madrid): El ecosistema neuronal]
El Centro Neuronal de Estaciones de Adif en Valdebebas es la materialización a gran escala de esta arquitectura. Desde este centro neurálgico se coordinan las comunicaciones en toda la red ferroviaria española, y cada estación utiliza una configuración OPTIMAX3 a medida adaptada a sus necesidades. Las terminales principales cuentan con matrices UMX-03 con numerosas entradas y salidas (E/S) y consolas de control. Las estaciones de tamaño medio utilizan interfaces IF-8P4ETH para minimizar el espacio ocupado por los equipos, mientras que las pequeñas paradas emplean unidades IF-804ETH para controlar el hardware analógico existente. A pesar de esta diversidad, cada uno de los nodos está integrado en el mismo ecosistema de gestión centralizada. Esta capacidad de adaptación local con integración global es lo que distingue a la plataforma OPTIMAX3. No se trata solo de hardware, sino de una arquitectura de comunicaciones diseñada para los flujos de trabajo ferroviarios que destaca en el mercado por su nivel de personalización.

[Más allá del ferrocarril]
Aunque el proyecto de Adif es nuestro caso de estudio más emblemático, la arquitectura OPTIMAX3 destaca mucho más allá del ámbito ferroviario. Desde complejos industriales con múltiples plantas e infraestructuras portuarias con terminales separadas hasta extensos campus corporativos, cualquier entorno que requiera una comunicación coordinada entre emplazamientos dispersos puede beneficiarse de esta solución escalable. La plataforma no impone un único modelo de implementación. Admite configuraciones totalmente centralizadas, procesamiento distribuido en cada nodo o arquitecturas híbridas que combinan la supervisión central con la resiliencia local. La flexibilidad está integrada en el diseño, no limitada por él.

[Concebida para durar, preparada para el futuro]
En OPTIMUS, diseñamos pensando en ciclos de vida largos. La modularidad de OPTIMAX3 permite la evolución tecnológica —nuevos amplificadores, protocolos emergentes y actualizaciones de hardware— sin necesidad de una renovación total del sistema. Este enfoque con visión de futuro tiene su origen en la seguridad. La plataforma se diseñó desde cero para cumplir con las normas EN 54, incorporando de serie las funciones necesarias de supervisión y gestión de emergencias. Hemos allanado el camino para la certificación como siguiente paso lógico para un sistema que ya es el referente en materia de seguridad ferroviaria.
