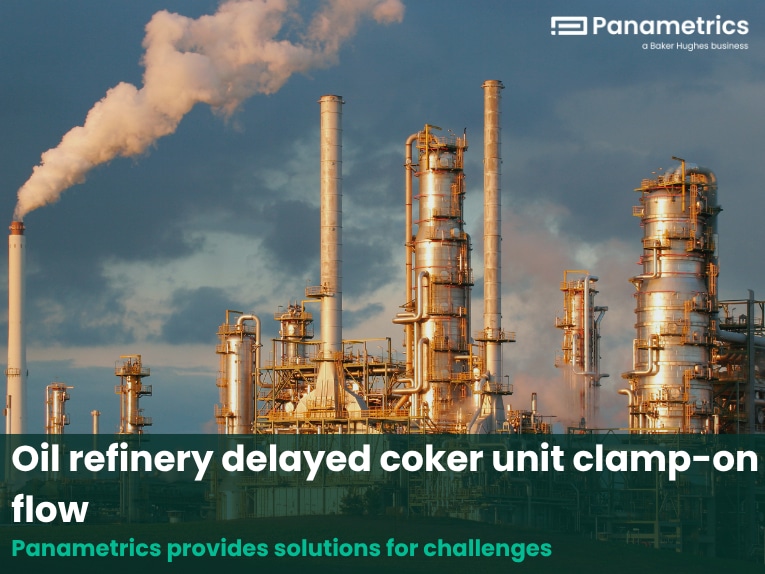

Refinería de petróleo con unidad de coquización retardada flujo de sujeción

{{{sourceTextContent.subTitle}}}

Panametrics ofrece soluciones a los retos

{{{sourceTextContent.description}}}

Resumen
Una refinería de petróleo de Turquía necesitaba revalidar los caudalímetros en línea de la unidad de coquización retardada en las líneas de alimentación fría/caliente
en las líneas de alimentación fría/caliente. La refinería utiliza actualmente un transmisor Panametrics
XMT868i con transductores BWT, instalado desde hace cinco años.
Antes de la validación con un caudalímetro portátil TransPort PT878 con transductores C-ET,
el cliente estaba considerando mediciones de nivel de los tanques de almacenamiento y un
cálculo del balance de masas. El cliente tenía dificultades para conciliar las cifras,
ya que la diferencia era demasiado significativa en comparación con las lecturas del caudalímetro.
Aplicación
Unidad de coquización retardada de refinería, línea principal de alimentación caliente/fría de alta viscosidad y densidad.
Tamaño de la línea: 12
Temp.: 285°C - 300 °C (545°F - 582°F)
Viscosidad: 160 a 165 cP
Fluido: Residuo de vacío
Desafío
El equipo de operaciones de la unidad de coquización retardada estaba preocupado por su balance de masas
y la eficiencia global de la unidad. No había ninguna medición de caudal que
existía en la línea de alimentación principal y no había posibilidad de parar para instalar
para instalar un nuevo medidor, el equipo tenía que confiar en los medidores de nivel de los tanques para la reconciliación.
El equipo tenía poca confianza en el uso de caudalímetros de pinza para aplicaciones tan duras debido a malas experiencias en el pasado
aplicaciones tan duras debido a las malas experiencias anteriores en aplicaciones sencillas como
caudal de agua con otros fabricantes de medidores de pinza.
Ventajas:
- No hay requisitos de parada,
(instalación en tuberías existentes)
- No requiere calibración periódica
- Sin caída de presión
Nota de aplicación
Refinería de petróleo, unidad de coquización retardada, flujo clamp-on
Solución
Se realizó una prueba con un transductor C-ET
de alta temperatura en la línea principal de alimentación del coquizador retardado utilizando el
siguiente de Panametrics:
- Electrónica PT878
- Transductores C-ET-05
- Dispositivo de sujeción CFG-V12
- Acoplador RTV CPL-16
Después de 1 hora de medición, el cálculo del cliente de
producción era de 9500 m3/d, mientras que el caudalímetro PT878
midió 9103 m3/d. Todos los caudalímetros XMT868i existentes instalados
en las líneas de carga caliente y fría sumaban 9000 m3/d.
La comparación entre los niveles del depósito y los caudalímetros en línea
en línea mostró una desviación del -3%.
Resultados:
El cliente quedó convencido de las prestaciones de los caudalímetros de pinza
en líneas de coque a alta temperatura.
Dado que los resultados coincidían dentro de límites aceptables entre
los caudalímetros en línea y la medición de nivel, el cliente
decidió aumentar la carga de alimentación de coque retardada al horno
al horno, lo que permitió aumentar el rendimiento y la
producción y la eficiencia.
El cliente utiliza ahora la medición de caudal con pinza de Panametrics
de Panametrics donde no existe medición de caudal
en líneas de alta temperatura como instalación permanente,
y utilizarán medidores portátiles Panametrics para la validación anual
validación anual de las líneas de alimentación de sus hornos.
