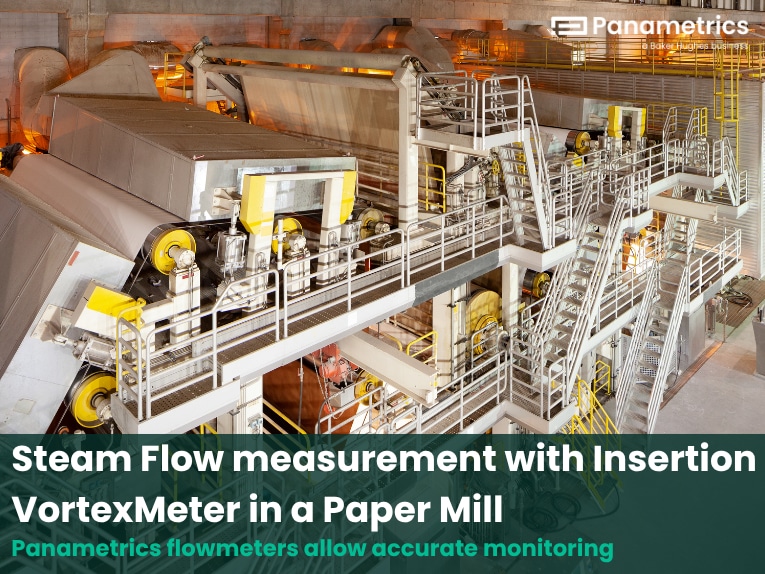

Medición del caudal de vapor con VortexMeter de inserción en una fábrica de papel

{{{sourceTextContent.subTitle}}}

Los caudalímetros Panametrics permiten un control preciso

{{{sourceTextContent.description}}}

Resumen
Una de las mayores fábricas de papel de los países del Golfo (que produce 325.000 toneladas anuales, o 65.000 millones de hojas A4 equivalentes al año) tenía problemas con los caudalímetros existentes en la línea de vapor de su caldera y quería explorar soluciones alternativas.

AplicaciónMedida y material de la tubería: 8 Sch 40, acero al carbonoCaudal de vapor : 1 - 70 ton/hrTemperatura del vapor : 100 - 191°C (212 - 376°F)Presión del vapor : 1 - 12 bara (14,5 - 174 psia)

Fue necesario sustituir un caudalímetro Vortex existente que proporcionaba mediciones inexactas. El cliente no tenía una imagen precisa de la medición real del caudal de vapor en el sistema de calderas y desconocía el motivo del mal funcionamiento. Tras una inspección de las instalaciones realizada por el socio de canal de Panametrics, se llegó a la conclusión de que el medidor existente no registraba las mediciones de temperatura y presión y que el proveedor del medidor no proporcionaba la asistencia técnica adecuada para resolver el problema de medición del caudal.

El socio de canal de Panametrics recopiló los detalles de la aplicación junto con los datos del proceso. Basándose en ellos y en los resultados del dimensionamiento, el equipo pudo proponer una solución adecuada

Desafíos
Se propuso el caudalímetro de vórtice multivariable tipo inserción MV82 VTP™ de Panametrics con sensores de presión y temperatura debido al rango de densidad y la fluctuación de la presión y la temperatura. se recomendaron boquillas de inserción de 2" para encajar el medidor en la línea de vapor.La tecnología de caudalímetros de Panametrics se implementó sin problemas, sin que el cliente experimentara ningún tiempo de inactividad. Satisfecho con la solución, el cliente puede ahora controlar con precisión su consumo de vapor en tiempo real y evaluar mejor la eficiencia de su caldera. Ha pedido a Panametrics que sustituya otros cuatro caudalímetros vortex en sus instalaciones.
