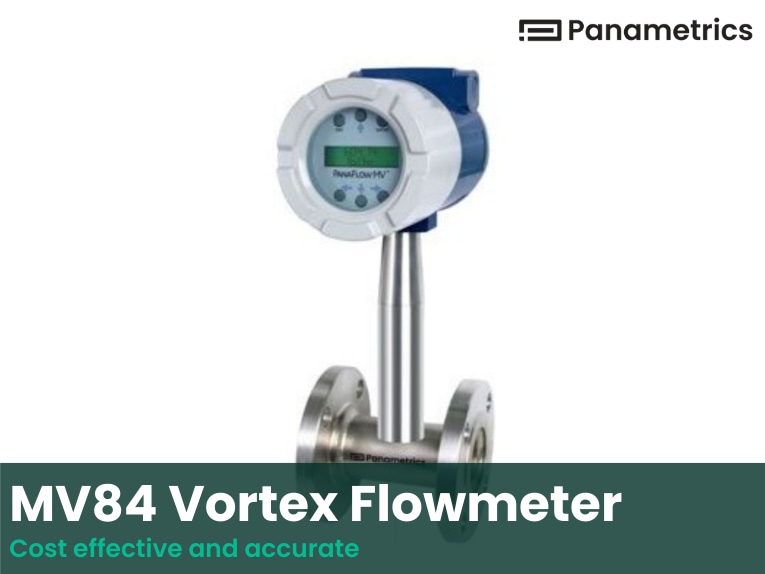

Caudalímetro de vórtice MV84

{{{sourceTextContent.subTitle}}}

Rentabilidad y precisión

{{{sourceTextContent.description}}}

Caudalímetros multivariables en línea para masa, temperatura y presión.

Principales ventajas
- Caudalímetro vortex multivariable con ordenador de caudal integrado para medir caudal volumétrico, temperatura, presión, densidad, energía y caudal másico con un solo medidor
- Mide la mayoría de gases, líquidos y vapor sin necesidad de recalibración
- Diseño avanzado y procesamiento digital de señales para aislar las vibraciones
- Medidor rentable, preciso y fiable para la medición de caudal volumétrico y másico
- Gestión de la energía mediante la medición precisa de la temperatura y el caudal másico simultáneamente
- Monitorización remota e integración con DCS mediante protocolos de comunicación HART®, Modbus® y BACnet
- Importante ahorro de costes gracias a la reducción de los costes de instalación, cableado y soporte de servicios mediante el uso de un contador de MT
sin piezas móviles
- Opción de medidor reductor para aumentar el rango de medición inferior

Aplicaciones
- Ideal para vapor a alta temperatura y alta velocidad
- Generación de energía: aplicaciones de combustible y vapor
- Industrial-HVAC, gestión de energía de distrito
- Comercial: gestión energética de edificios, campus e instalaciones
- Petróleo y gas-asignación de gas natural
- Petroquímica: equilibrio de masas, calentamiento de procesos de reacción

Diseño multivariable único
El caudalímetro de vórtice másico multivariable en línea PanaFlow MV84 de Panametrics, una empresa de Baker Hughes, es
el caudalímetro vortex de nueva generación. El diseño multivariable del PanaFlow MV84 consta de un sensor de velocidad por desprendimiento de vórtice
un sensor de temperatura RTD y un transductor de presión de estado sólido que mide el caudal másico de vapor, gases y líquidos. Otros tipos de contadores utilizan mediciones externas del proceso para calcular el caudal másico. Los dispositivos de temperatura y presión no suelen instalarse en el mismo lugar que el caudalímetro. Las condiciones del proceso pueden variar mucho entre ambas ubicaciones, provocando lecturas inexactas del caudal másico. PanaFlow MV84 mide la velocidad, la temperatura y la presión en el mismo lugar, lo que proporciona una medición más precisa del proceso. Cartera de soluciones de caudalímetros Panametrics se compromete a proporcionar a sus clientes las mejores tecnologías para sus necesidades de medición de caudal. El PanaFlow MV84 es la última incorporación a la familia de caudalímetros PanaFlow, proporcionando soluciones eficaces para tuberías de menor tamaño para una gran variedad de aplicaciones. Panametrics ofrece el PanaFlow MV84 en varias configuraciones para adaptarse mejor a las necesidades de medición de su aplicación.

Soluciones de servicio de campo
Panametrics dispone de un equipo global de servicio de campo preparado para asistirle en la puesta en marcha y puesta en servicio de los caudalímetros PanaFlow MV84. Este servicio incluye la validación de la correcta instalación y programación del medidor, y puede incluir formación personalizada sobre teoría, funcionamiento y mantenimiento. Las visitas de mantenimiento preventivo programadas con regularidad le proporcionarán tranquilidad, garantizando que los medidores funcionen según las especificaciones y sus expectativas durante años. Medición de caudal másico-verdaderamente multivariable El MV84 ofrece la funcionalidad de un ordenador de caudal en un dispositivo de campo compacto. La opción VTP incorpora sensores de temperatura y presión para proporcionar una lectura instantánea del caudal másico compensado de gases, líquidos y vapor. Además de las salidas para masa totalizada y ajustes de alarma, la electrónica configurable en campo proporciona hasta tres salidas analógicas
4-20 mA de cinco medidas de proceso, incluidos caudal volumétrico, caudal másico, presión, temperatura y densidad. Las configuraciones alternativas para el caudal másico incluyen una compensación sólo de temperatura (VT), que se utiliza mejor en aplicaciones de vapor saturado, y una RTD integrada con un transmisor de presión externo (VT-EP) cuando se desea un transmisor de presión con todas las funciones.

Medición de energía en líquidos y vapor
La opción de monitorización de energía VT-EM permite calcular en tiempo real el consumo de energía de una instalación o proceso. El medidor puede programarse para medir vapor, agua caliente o agua refrigerada. Esta opción utiliza el caudalímetro MV84 para supervisar un lado del proceso, ya sea de envío o de retorno, y utiliza la entrada de un segundo sensor de temperatura independiente en el tramo opuesto del proceso para calcular el cambio de energía. Las unidades de energía seleccionables incluyen BTU, julios, calorías, vatios-hora, megavatios-hora y caballos de vapor-hora. La electrónica local o remota indica dos temperaturas, delta T, masa total y energía total. Para la medición de energía en vapor, la opción VTP-EM añade un transmisor de presión que ofrece una mayor precisión.

Caudal volumétrico para la mayoría de gases y líquidos
El modelo básico MV84 ofrece una lectura directa del caudal volumétrico -generalmente la solución más rentable para la supervisión del caudal de líquidos- en aplicaciones que van desde los caudales generales de agua hasta la medición del caudal de combustibles hidrocarburos.
