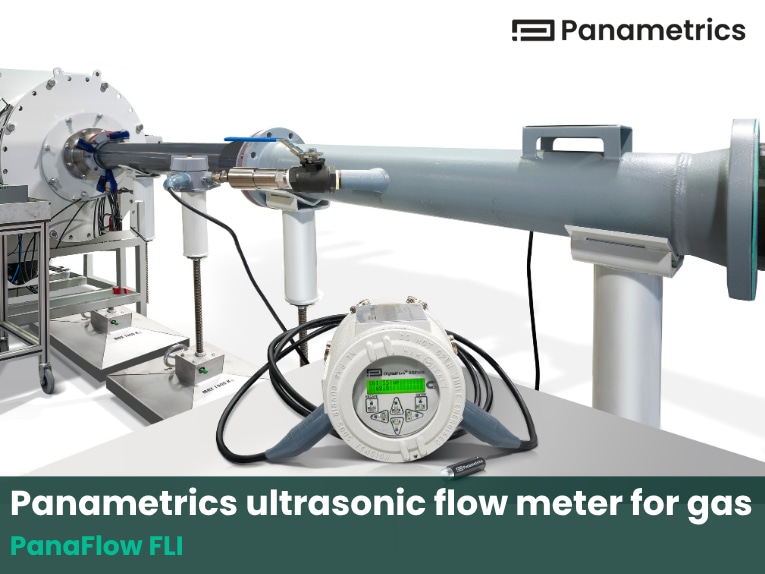

Caudalímetro ultrasónico Panametrics para gas

{{{sourceTextContent.subTitle}}}

PanaFlow FLI

{{{sourceTextContent.description}}}

PanaFlow FLI es un sistema de medición de caudal por ultrasonidos robusto y fiable para la monitorización de una amplia gama de caudales de gas en condiciones difíciles. PanaFlow FLI está disponible en un diseño de celda de flujo (pieza de carrete) o solo boquilla, lo que proporciona flexibilidad para sus requisitos de flujo existentes o nuevos.

Ejemplos de aplicaciones
- Gas combustible
- Gas natural
- Gas de ventilación
- Gas residual
- Gas de esquisto
- Gas de vetas de carbón
- Recuperación de vapores
- Biogás
- Gas de antorcha
- Vapor

Características y ventajas
- Tecnología ultrasónica de confianza sin mediciones a la deriva ni necesidad de calibraciones periódicas.
- Sin restricción en la tubería que genere una pérdida de presión.
- Amplio rango de monitorización de 0-100 m/s (328 pies/s) en todos los escenarios de proceso.
- Transductores de gas de titanio Panametrics robustos y probados en campo; otros materiales disponibles en función de la composición de la corriente.
- Nuevo mecanismo de inserción compacto para un funcionamiento y acceso continuos al transductor durante 24 horas al día y 7 días a la semana.
- Diagnósticos avanzados para comprender y controlar el estado y la estabilidad del proceso.

Medición del caudal en tiempo de tránsito
En este método, dos transductores actúan como generadores y receptores de señales ultrasónicas. Están en comunicación acústica entre sí, lo que significa que el segundo transductor puede recibir señales ultrasónicas transmitidas por el primer transductor y viceversa.

En funcionamiento, cada transductor funciona como emisor, generando un cierto número de impulsos acústicos, y luego como receptor de un número idéntico de impulsos. El intervalo de tiempo entre la transmisión y la recepción de las señales ultrasónicas se mide en ambas direcciones. Cuando el gas no fluye por la tubería, el tiempo de tránsito aguas abajo es igual al tiempo de tránsito aguas arriba. Sin embargo, cuando el gas fluye, el tiempo de tránsito aguas abajo es inferior al tiempo de tránsito aguas arriba. La diferencia entre los tiempos de tránsito aguas abajo y aguas arriba es proporcional a la velocidad del gas que fluye, y su signo indica la dirección del flujo.

La mejor tecnología para gases difíciles
La medición ultrasónica del caudal es independiente de las propiedades del gas y no interfiere en modo alguno con el flujo. Todos los transductores ultrasónicos metálicos instalados en la tubería envían impulsos sonoros aguas arriba y aguas abajo a través del gas. Los transmisores ultrasónicos avanzados de Panametrics utilizan el procesamiento avanzado de señales y la detección de correlación para calcular el caudal en condiciones difíciles, como flujo inestable o incluso bidireccional, presión pulsante, composición y temperatura variables, entornos agresivos y flujos de amplitud extrema.
