Transmisor ultrasónico de caudal de líquidos Panametrics

{{{sourceTextContent.subTitle}}}

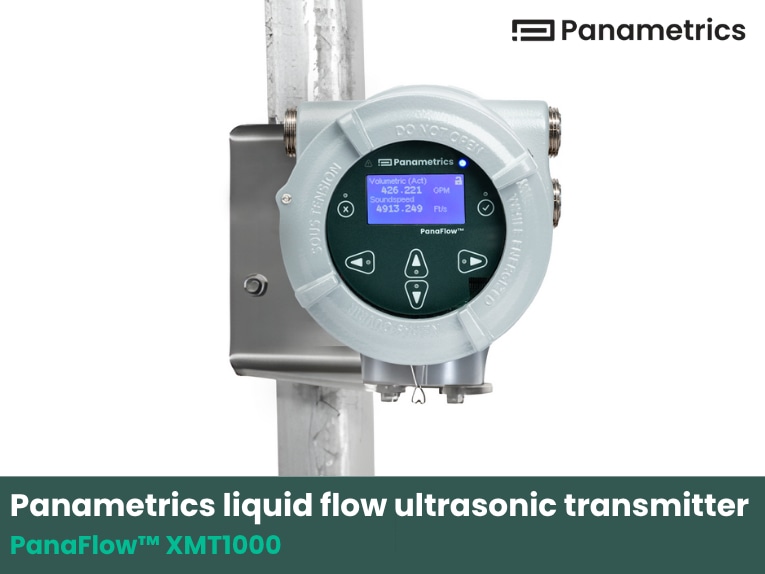

PanaFlow™ XMT1000

{{{sourceTextContent.description}}}

El XMT1000 es un nuevo y rentable transmisor de caudal por ultrasonidos basado en la experiencia de Panametrics y en los años de rendimiento fiable de su predecesor, el XMT868i. Ofrece una capacidad de medición de caudal de última generación en un transmisor robusto, de montaje local o remoto, certificado para su uso en zonas peligrosas. Aporta un nuevo nivel de rendimiento con precisión mejorada, entradas y salidas configurables y múltiples entradas y salidas ultrasónicas
y salidas configurables, y múltiples opciones de trayectoria del transductor ultrasónico.

Mediciones de caudal de líquidos para una amplia gama de aplicaciones

Hidrocarburos líquidos
Petróleo crudo
Aceite lubricante
Gasóleo
Disolventes
Gas natural licuado (GNL)
Agua y aguas residuales
Agua destilada
Agua caliente/refrigerada
Productos químicos
Bebidas
Medición de caudal no intrusiva, fiable y precisa
El PanaFlow XMT1000 proviene de una larga línea de caudalímetros ultrasónicos probados de Panametrics. Comparte todas las ventajas de la medición de caudal por ultrasonidos, sin piezas móviles que se desgasten, sin filtros ni tamices, sin necesidad de mantenimiento, sin caída de presión y sin deriva ni calibración periódica necesaria.

Su procesador digital de señales (DSP) integrado proporciona rutinas propias de codificación digital de señales y detección de correlación, ajuste automático a las propiedades cambiantes del fluido y software operativo de configuración dinámica para simplificar la programación.

El XMT1000 ofrece:

Precisión mejorada del 0,3% de la lectura
Funcionamiento en uno, dos o tres canales
Cuatro entradas/salidas configurables para comunicación analógica o digital
Adecuado para una amplia gama de tamaños y materiales de tuberías
Configuración SIL disponible
Capacidad de programación mejorada

El XMT1000 incorpora un teclado magnético de seis botones que permite una programación segura y la verificación de diagnósticos en su ubicación peligrosa (clasificada). No hay necesidad de abrir la carcasa para utilizar un PC para programar, lo que elimina el coste y el tiempo asociados a la obtención de permisos de trabajo en caliente, y no hay necesidad de un programador portátil adicional. Basta con tocar el cristal del XMT1000 con la varilla magnética para cambiar cualquier ajuste de parámetros.
Si prefiere la interfaz de PC, el PanaFlow XMT1000 viene de serie con conectividad MODBUS RS485, que proporciona acceso completo a los diagnósticos y la programación del medidor mediante el software PanaView Plus. PanaView Plus también proporciona una capacidad de registro continuo de hasta 10.000 puntos con 26 parámetros registrados por punto.

Las opciones multicanal y multirruta reducen los costes y mejoran el rendimiento
El XMT1000 puede configurarse como medidor de uno, dos o tres canales para una mayor flexibilidad de medición. También ofrece una, dos o tres trayectorias de transductor ultrasónico. Una sola vía puede proporcionar una medición de caudal rentable, mientras que varias vías mejoran la precisión y repetibilidad de la medición de caudal y añaden redundancia.

Se ajusta automáticamente a las propiedades cambiantes del fluido
Estándar en todos los transmisores PanaFlow XMT1000, nuestra exclusiva función Automatic Tracking Window™ (ATW™) garantiza mediciones de caudal precisas incluso cuando las propiedades del fluido son desconocidas o cambiantes. ATW barre dinámicamente la ventana del receptor cada vez que cambia la velocidad del sonido del fluido. Esta potente función le permite medir el caudal cuando la velocidad del sonido del fluido es desconocida o está cambiando.

El transmisor de caudal PanaFlow XMT1000 utiliza la técnica de medición de caudal en tiempo de tránsito

El método de medición de caudal en tiempo de tránsito utiliza dos transductores que actúan como generadores y receptores de señales ultrasónicas. Cuando se montan en una tubería, están en comunicación acústica entre sí. En funcionamiento, cada transductor funciona como emisor, generando un cierto número de impulsos acústicos, y luego como receptor de un número idéntico de impulsos. El intervalo de tiempo entre la transmisión y la recepción de las señales ultrasónicas se mide en ambas direcciones. Cuando el líquido no fluye por la tubería, el tiempo de tránsito aguas abajo es igual al tiempo de tránsito aguas arriba. Cuando el líquido fluye, el tiempo de tránsito aguas abajo es inferior al tiempo de tránsito aguas arriba. La diferencia entre los tiempos de tránsito aguas abajo y aguas arriba es proporcional a la velocidad del líquido que fluye, y su signo indica la dirección del flujo.

Transductores húmedos
El XMT1000 puede utilizarse con diversos sistemas húmedos, incluido el sistema PanaFlow. El sistema PanaFlow ofrece una solución de caudalímetro totalmente integrada que incluye la electrónica del XMT1000, la célula de caudal y los transductores, lo que simplifica la instalación.
El PanaFlow XMT1000 puede utilizarse con otros sistemas PanaFlow o puede configurarse como una solución de medición personalizada con transductores humedecidos para satisfacer las necesidades específicas de la aplicación.
