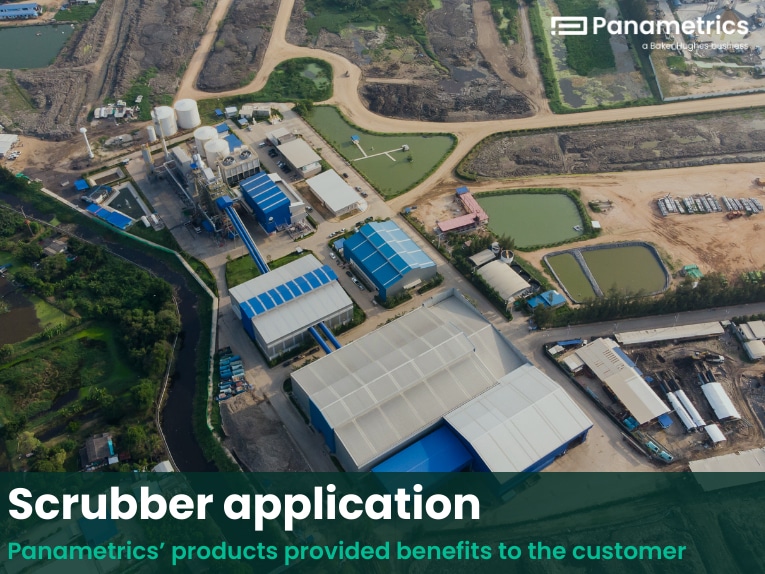

Aplicación de fregado

{{{sourceTextContent.subTitle}}}

Los productos de Panametrics aportaron beneficios al cliente

{{{sourceTextContent.description}}}

Resumen
Este cliente suministra calefacción urbana y electricidad a la región de Sønderborg.
La planta procesa unas 70.000 toneladas de residuos al año. En una de sus aplicaciones
de residuos, un contador MAG falló en 6 meses y fue sustituido
por un Aquatrans AT600 de Panametrics.

Aplicación
Se trata de una planta de "cogeneración" que funciona tanto con residuos como con gas natural.
La cogeneración consta básicamente de dos unidades: una planta de incineración de residuos en la que la energía de los residuos se convierte en electricidad
energía de los residuos se convierte en electricidad y calefacción urbana, y una planta
de gas que produce electricidad y calefacción urbana a partir del gas natural
gas natural procedente de las zonas de extracción de gas del Mar del Norte.
Históricamente, la incineración de residuos se ha desarrollado como método para reducir la
cantidad de residuos que se depositan o deberían depositarse en vertederos. Tras el proceso de incineración, el
después del proceso de incineración, el peso de los residuos se reduce aproximadamente un 21% y su volumen es sólo de un 6% del original
6% del original.
La planta de cogeneración se ha ampliado
ampliada con una planta geotérmica y un
Horno de gasificación. La imagen de la derecha
muestra la tubería desde la planta geotérmica
a la planta de cogeneración existente.
La planta geotérmica obtiene agua a
temperatura de 48 °C desde una profundidad de 1.200 m.
Las bombas de calor se utilizan para extraer
para la calefacción urbana. La planta geotérmica
combinada con las bombas de calor produce agua caliente para la red de calefacción urbana
calefacción urbana. La planta de gasificación quema los pellets de madera gaseada, y luego
también calienta el agua del distrito. Es decir, las dos plantas sólo están conectadas a través de la red
Ventajas:
- Fácil de instalar
- No le afectan los contaminantes
- Salida de 4-20 mA
Nota de aplicación
Aplicación del depurador
red de calefacción urbana. Se suministró un Panametrics AquaTrans AT600
para controlar las bombas de calor.
El horno de gasificación funciona con biomasa. Los pellets de madera se
madera se calientan hasta una temperatura en la que liberan su gas. Como
se ha mencionado anteriormente, toda la energía utilizada para calentar el
agua.
Los gases de combustión de los residuos se purifican mediante
un depurador que "aromatiza" los humos en busca de componentes ácidos
y metales pesados, así como SO2 y dioxinas. El agua de lavado
de este depurador se depura en la propia depuradora de aguas residuales de la planta
de tratamiento de aguas residuales.
Desafío
Inicialmente se instaló un contador MAG en el agua del
lavador. Al cabo de medio año dejó de funcionar.
La instalación se hizo con una electrónica remota en la
pared, y cuando el electricista realizó una comprobación in situ
no aparecía nada en la pantalla. Al abrir la pantalla,
salía agua de la electrónica.
Encontraron, que las glándulas alrededor de los electrodos en el
MAG y que el agua había entrado en la carcasa circundante del contador MAG
la carcasa del contador MAG, había entrado en el cable
cable que iba del contador MAG a la pantalla remota, y
y finalmente destruyó el contador MAG y la unidad
electrónica de la pared. El agua del depurador es ácida y
contaminada con partículas de los gases de combustión.
Solución
Para las bombas de calor el agua fluye a alta temperatura (>140°C),
el cliente solicitó realizar la medición
sin ninguna parada del proceso. Se instalaron tuberías de plástico en
las posiciones anteriores del contador MAG, un contador Panametrics AquaTrans
AT600 de Panametrics sustituyó al contador MAG y, desde entonces, no ha tenido ningún problema
problemas desde entonces.
Especificaciones (OPT)
- Los Aquatrans AT600 con transductores de alta temperatura fueron
utilizados con éxito para las líneas de agua de las bombas de calor
- Bombas de calor: de 100°C a 150°C (de 212°F a 302°F)
Agua del depurador: 30°C (86°F)
- Bombas de calor: DN400 (16")
Agua del lavador: DN50 (2")
