radiomódem inalámbrico 433/868/915MHz

{{{sourceTextContent.subTitle}}}

Centrado en funciones avanzadas : Comandos OTA, E/S remota, Activación por radio, Escuchar antes de hablar

{{{sourceTextContent.description}}}

El módulo RCQ5-XXX de RadioControlli no es solo un radiomódem de bajo consumo, sino una plataforma completa que integra funciones avanzadas que lo hacen ideal para aplicaciones de automatización, control remoto e IoT industrial. Basado en el chip CC1312R de Texas Instruments, ofrece una combinación de alto rendimiento, bajo consumo de energía y una sólida gestión de canales. Echemos un vistazo más de cerca a las características que lo diferencian en el mercado.

1. Comando OTA: Control y supervisión inalámbricos de E/S
La función OTA (Over The Air) Command permite gestionar hasta 4 entradas y 4 salidas digitales tanto local como remotamente, simplemente mediante comandos AT enviados por aire.
- Configuración de salidas remotas: Con el comando AT+OTA_OUTx=1, por ejemplo, puede establecer OUT1 del dispositivo remoto en nivel alto, sin necesidad de cableado físico.
- Lectura de entradas remotas: El comando AT+OTA_RDINx=? permite comprobar instantáneamente el estado de las entradas digitales de un dispositivo remoto.
Ventajas prácticas:
1) Simplifica la implantación de sistemas de control y supervisión remotos.
2) Reduce los costes de instalación y mantenimiento al eliminar la necesidad de cableado entre los puntos de control.

2. Función de alarma: Notificación inmediata de eventos críticos
La función de alarma está diseñada para aplicaciones en las que la rapidez es crucial (seguridad, control medioambiental, automatización industrial).
Funcionamiento: Cuando una de las entradas digitales (DIN0÷DIN3) cambia de estado, el módulo envía automáticamente un mensaje de alarma a través de UART al dispositivo remoto:
Alarma_0_1 → entrada conmutada a nivel alto
Alarma_0_0 → entrada devuelta a nivel bajo
Aplicaciones típicas:
1) Alertas de apertura/cierre de puertas, detección de averías, alarmas técnicas.
2) Supervisión de sensores ambientales (por ejemplo, nivel de agua, temperatura, presencia).

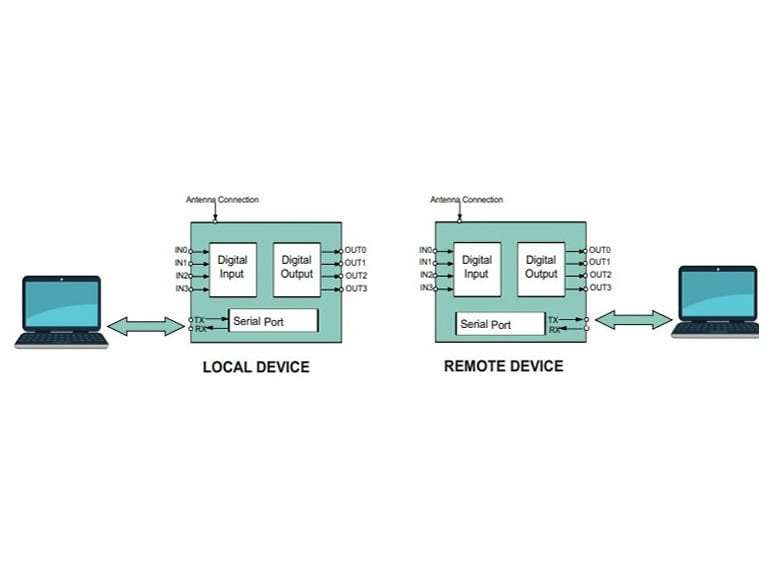

3. E/S remotas y mirroring digital: Sincronización bidireccional
La función E/S Remotas permite reflejar el estado de las entradas digitales de una estación a las salidas digitales de una estación remota, y viceversa.
Activación mediante AT+RemoteIO=1
Sincronización instantánea: Cualquier cambio de estado en una entrada digital de la estación A se refleja inmediatamente en la salida correspondiente de la estación B, y viceversa.
Ejemplo práctico:
En un sistema de automatización, pulsar un botón en una máquina puede activar un relé en una máquina distante, sin retardo ni cableado.
Ideal para sistemas de control distribuido, automatización de iluminación, compuertas, bombas, etc.
Ventajas competitivas
1) Flexibilidad: Todas las funciones son configurables vía Comando AT, tanto local como remotamente.
2) Seguridad: Las notificaciones de alarma son inmediatas y fiables.
3) Eficacia: La duplicación digital elimina la necesidad de lógica compleja y reduce la latencia operativa.
4) Escalabilidad: Se pueden gestionar múltiples módulos en una red, lo que permite sistemas de control distribuidos.

Funciones de bajo consumo: WOR (Wake-On-Radio)
Uno de los puntos fuertes del RC-RCQ5-XXX es su gestión inteligente de la energía, esencial para dispositivos alimentados por batería o entornos en los que la continuidad operativa es crítica.
Modo de nodo de bajo consumo (LpNode):
AT+LpNode: Activa el modo de bajo consumo. Cuando está activado, el módulo añade un preámbulo más largo a los paquetes transmitidos, permitiendo al receptor "despertarse" sólo cuando es necesario.
AT+WOR_Duración: Permite configurar la frecuencia de despertar del receptor, pudiendo elegir entre intervalos de 1000ms, 500ms, 250ms y 125ms.
Esta arquitectura reduce drásticamente el consumo medio manteniendo la capacidad de recibir datos con prontitud. WOR es especialmente eficaz en sistemas de sensores inalámbricos, medición inteligente y aplicaciones en las que la duración de la batería es crítica.
Enfoque en UART de bajo consumo (LpUART)
AT+LpUart: Habilita el modo UART de bajo consumo, manteniendo la recepción de datos incluso cuando el microcontrolador está en modo reposo.
Se gestiona mediante un pin dedicado (LP_UART_EN): La UART se activa sólo cuando es necesario, con un consumo mínimo durante el modo de espera.

Tecnología LBT (escuchar antes de hablar)
Para garantizar unas comunicaciones robustas y fiables en entornos saturados, el RC-RCQ5-XXX implementa la técnica LBT:
¿Qué es LBT?
La función Listen Before Talk (LBT) permite al módulo escuchar el canal de radio antes de transmitir. Si el canal está libre, se produce la transmisión; si está ocupado, el módulo espera y reintenta según parámetros configurables.
Parámetros configurables (AT+LBTP):
Umbral RSSI: Nivel de potencia por debajo del cual el canal se considera libre (por ejemplo, -60 dBm).
Número de intentos: Cuántas veces el módulo reintenta la transmisión si el canal está ocupado.
Retardo aleatorio: Intervalo de espera aleatorio entre intentos para reducir la probabilidad de colisión.
Desplazamiento: Permite definir una ventana de tiempo personalizada para el backoff.
LBT se basa en un mecanismo similar a CSMA/CD (Carrier Sense Multiple Access with Collision Detection), conocido en las redes Ethernet pero adaptado a las inalámbricas. Este enfoque reduce las colisiones, mejora la eficiencia del canal y garantiza la coexistencia con otros dispositivos de radiofrecuencia.

Conclusión

Las funciones de OTA, alarma, E/S remota y mirroring del RCQ5-XXX llevan la comunicación inalámbrica al siguiente nivel, ofreciendo control, capacidad de respuesta y flexibilidad en cualquier escenario de aplicación. Además, la gestión avanzada de bajo consumo a través de WOR y LpUART, y la técnica LBT que garantiza transmisiones fiables incluso en entornos de radio congestionados, lo hacen ideal para aplicaciones IoT, industriales y de automatización en las que la eficiencia energética y la fiabilidad son requisitos fundamentales.
