Las mejores cámaras térmicas de alta temperatura para la supervisión industrial

{{{sourceTextContent.subTitle}}}

La mejor cámara térmica para altas temperaturas no siempre es el modelo con el rango de medición de temperatura más amplio. Para la supervisión de procesos en las industrias de hornos, vidrio, fundición o química del carbón, la TN460U es, sin duda, el punto de partida ideal. Para las paredes de las calderas, ki

{{{sourceTextContent.description}}}

La mejor cámara térmica para altas temperaturas no siempre es el modelo con el rango de medición de temperatura más amplio. Para la supervisión de procesos en las industrias de hornos, vidrio, fundición o química del carbón, la TN460U es, sin duda, el punto de partida ideal. Para las carcasas de calderas, las carcasas de hornos, los equipos petroquímicos y las salas de equipos confinadas, puede que otra cámara térmica fija de Raythink sea más adecuada.

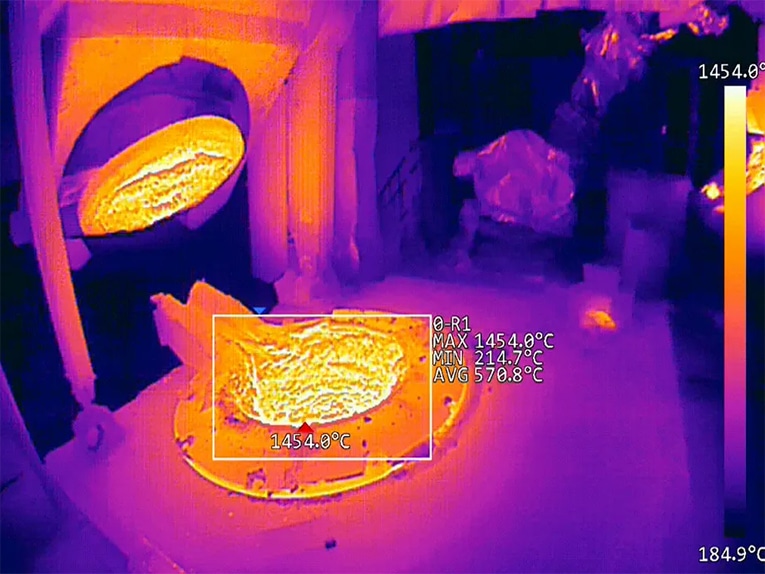

Monitorización de materiales a alta temperatura
La comparación abarca seis cámaras termográficas fijas de Raythink: TN460U, AT31, AT61, TN430, TN220 y TN460.

Resumen de la gama de cámaras termográficas de alta temperatura de Raythink
Óptima para Modelo recomendado de Raythink Rango de temperatura Por qué es la más adecuada
Monitorización de procesos a temperaturas ultraaltas TN460U De 0 ℃ a 800 ℃; de 600 ℃ a 2000 ℃ Ideal para la monitorización de zonas de hornos, materiales calientes, superficies fundidas, revestimientos refractarios y procesos de fabricación de vidrio
Monitorización térmica fija de alta resolución TN460: de -20 ℃ a 150 ℃; de 0 ℃ a 650 ℃ Cámara fija compacta de bajo consumo, con resolución de 640 x 512, para carcasas de equipos, calderas, superficies de hornos, sistemas de energía y tareas de visión artificial
Monitorización de respuesta rápida TN430: de -20 ℃ a 150 ℃; de 0 ℃ a 650 ℃ Resolución de 384 x 288 con una frecuencia de fotogramas de 50 Hz para la monitorización de temperaturas superficiales que cambian rápidamente
Alta resolución con enfoque motorizado AT61: de -20 ℃ a 150 ℃; de 0 ℃ a 550 ℃ Resolución de 640 x 512 con enfoque motorizado para distancias variables hasta el objetivo
Monitorización de respuesta rápida con enfoque motorizado AT31: de -20 ℃ a 150 ℃; de 0 ℃ a 550 ℃ Resolución de 384 x 288 con una frecuencia de fotogramas de hasta 50 Hz para automatización, visión artificial e inspección rápida de procesos
Monitorización de espacios reducidos y equipos a corta distancia TN220: de -20 ℃ a 150 ℃; de 100 ℃ a 550 ℃ Cámara cúbica compacta con clasificación IP67, PoE, montaje magnético, opciones de amplio campo de visión e integración flexible en sistemas
Monitorización de temperaturas ultraaltas: TN460U
Cámara térmica en línea para temperaturas ultraaltas TN460U
La cámara térmica para temperaturas ultraaltas TN460U está diseñada para la monitorización continua de procesos industriales a temperaturas ultraaltas, incluyendo la monitorización de hornos, la fabricación de vidrio, la metalurgia, la fundición y los procesos químicos del carbón.

Ideal para: aberturas de hornos, observación de material fundido, superficies de productos a alta temperatura, producción de vidrio, fundición, procesos químicos del carbón y otras aplicaciones en las que la cámara disponga de una trayectoria óptica válida hacia la superficie caliente que se va a medir.

No suele ser necesaria para: la envolvente de calderas, el aislamiento de tuberías, equipos eléctricos o activos habituales de la planta en los que la superficie medida se encuentre muy por debajo de los 650 ℃.

Termografía pasiva para la gestión de la temperatura del baño de estaño y del horno de recocido
Utilice la TN460U cuando el objetivo medido pueda superar los 650 ℃. Sus dos rangos de medición, de 0 ℃ a 800 ℃ y de 600 ℃ a 2000 ℃, se adaptan a la monitorización directa de procesos en los que una cámara estándar con una capacidad nominal de 550 °C o 650 °C se saturaría o quedaría fuera de su rango de medición efectivo.

En un horno o una línea de colada, el detector de 640 x 512 píxeles y la salida de imagen/temperatura a 25 Hz ayudan a los operadores a visualizar la distribución de la temperatura en lugar de un único punto. En la producción de vidrio, esta misma visión de amplio campo de visión permite realizar comprobaciones en el horno, en la zona de conformado o en la de recocido; sin embargo, los operadores deben ajustar correctamente la emisividad y tener en cuenta las pérdidas de transmisión en la trayectoria óptica, ya que el vidrio puede emitir, reflejar o transmitir energía infrarroja de forma diferente según las condiciones del proceso. La página de Raythink dedicada a la industria del vidrio aborda usos relacionados, como la monitorización de la temperatura, el control de calidad, la optimización de procesos, la comprobación del estado de los equipos, la detección de defectos y la evaluación de pérdidas de calor.

El TN460U resulta útil en la producción porque permite obtener más de una lectura de temperatura. Los operadores pueden definir múltiples puntos, líneas y áreas a lo largo de la boca del horno, la sección refractaria, el flujo de vidrio o la trayectoria del producto caliente, y luego aplicar isotermas y alarmas a las áreas que importan. Los ajustes de corrección para la temperatura reflejada, la temperatura ambiente, la transmisividad atmosférica, la emisividad y la distancia resultan útiles cuando la superficie medida es refractaria, escoria, recubrimiento, metal oxidado o vidrio.

El modelo TN460U también es compatible con Modbus TCP, ONVIF y MQTT, por lo que los datos de temperatura pueden integrarse en los sistemas de monitorización o control de la planta. Las carcasas opcionales refrigeradas por aire o por agua ayudan a proteger la cámara cuando se instala cerca de fuentes de calor radiante o de equipos circundantes calientes.

Monitorización de superficies fijas hasta 650 ℃: TN460 y TN430
Muchas plantas de alta temperatura no necesitan una cámara con una resistencia de 2000 °C para cada punto de medición. Las carcasas de calderas, las carcasas de hornos, el aislamiento de tuberías, los equipos periféricos de hornos y las instalaciones eléctricas suelen requerir una monitorización de superficies externas por debajo de los 650 ℃. Por eso, una cámara fija de 650 ℃ puede seguir siendo la opción adecuada para comprobaciones de pérdidas de calor en instalaciones petroquímicas, inspecciones de la carcasa de calderas, monitorización de equipos de generación de energía y monitorización de la carcasa de hornos rotativos. En todos estos casos, la cámara detecta los patrones de calor de la superficie externa y no está diseñada para medir directamente la llama, el material fundido o la zona de reacción.

TN460: Monitorización de superficies de alta resolución
Cámara térmica de montaje fijo TN460, cámara de imagen térmica fija
La cámara térmica de montaje fijo TN460 es adecuada para instalaciones que requieren una resolución de 640 x 512, pero no un rango de medición de 2000 ℃. Cubre rangos de -20 ℃ a 150 ℃ y de 0 ℃ a 650 ℃, con una frecuencia de 25 Hz para la imagen y los datos de temperatura.

Ideal para: monitorización de la carcasa de calderas, monitorización de la carcasa de hornos rotativos, equipos periféricos de hornos, monitorización de la potencia, inspección de vías férreas o maquinaria, y aplicaciones de automatización industrial en las que las temperaturas superficiales no superan los 650 ℃.

El TN460 está diseñado para superficies sólidas en las que los detalles térmicos son importantes: la carcasa de un horno rotatorio, la envolvente de una caldera, tramos de tuberías aisladas, instalaciones eléctricas o zonas calientes de líneas de producción. Su resolución de 640 x 512 ofrece más píxeles de medición para detectar zonas calientes localizadas, mientras que el rango de 0 ℃ a 650 ℃ abarca numerosas superficies industriales externas. Este mismo enfoque de monitorización de superficies también se aplica a la termografía infrarroja industrial para la supervisión de equipos en torno a maquinaria rotativa, tuberías, instalaciones eléctricas y equipos de producción. Los ajustes de corrección compensan la emisividad, la distancia, la temperatura ambiente y los efectos atmosféricos, y la compatibilidad con Modbus TCP, ONVIF y MQTT facilita la transferencia de los datos de temperatura a los sistemas de la planta.

TN430: Monitorización compacta y más rápida
Cámara térmica de montaje fijo TN430, cámara térmica fija
La cámara térmica de montaje fijo TN430 es la opción más práctica cuando la frecuencia de fotogramas es más importante que la resolución máxima. Ofrece una resolución infrarroja de 384 x 288, una frecuencia de fotogramas de 50 Hz y rangos de medición de -20 ℃ a 150 ℃ y de 0 ℃ a 650 ℃.

Ideal para: equipos en movimiento rápido, visión artificial, configuraciones de automatización compactas, monitorización de procesos, inspección ferroviaria y monitorización de equipos eléctricos.

La TN430 se adapta a la automatización compacta y a aplicaciones con objetivos en movimiento en las que la velocidad del proceso es más importante que el máximo detalle de la imagen. En una célula robótica, una estación de visión artificial, un punto de inspección ferroviaria o una fase de producción rápida, la salida de 50 Hz permite capturar cambios que una cámara más lenta podría suavizar. Para instalaciones de robots de hormigón proyectado, la TN430 solo es adecuada cuando la superficie medida se mantiene por debajo de los 650 ℃ y la óptica puede protegerse del polvo, los rebotes, el exceso de pulverización y las vibraciones. Si la superficie pulverizada o la zona refractaria pueden superar los 650 ℃, la TN460U es la opción más segura.

Monitorización con enfoque motorizado hasta 550 ℃: AT61 y AT31
Los modelos AT61 y AT31 son adecuados para instalaciones en las que la distancia al objetivo puede variar o en las que el enfoque manual resultaría difícil tras la instalación. Entre sus usos habituales se incluyen bancos de pruebas, observación de cámaras, automatización industrial, equipos petroquímicos y monitorización de la potencia, siempre que la superficie medida se mantenga por debajo de los 550 ℃.

Cámara térmica con enfoque motorizado AT61
AT61: mayor resolución para escenas con distancia variable
La cámara térmica con enfoque motorizado AT61 es una cámara térmica en línea de 640 x 512 con rangos de medición de -20 ℃ a 150 ℃ y de 0 ℃ a 550 ℃. Su principal ventaja es el enfoque motorizado, que resulta útil cuando la cámara debe observar objetivos a diferentes profundidades o cuando el enfoque manual resulta poco práctico tras la instalación.

Ideal para: monitorización de plantas petroquímicas, monitorización de la energía, investigación y automatización industrial, bancos de pruebas, observación de áreas de cámaras e instalaciones en las que la flexibilidad de enfoque es importante.

La AT61 es adecuada para escenarios por debajo de los 550 ℃ en los que resulta útil el enfoque motorizado. La TN460 es la mejor opción cuando la instalación requiere un rango de 650 ℃, compatibilidad con Modbus TCP/MQTT o una cámara fija de red más pequeña. Se recomienda la TN460U cuando la superficie medida puede superar los 650 ℃.

La AT61 ayuda a mantener visibles las pequeñas zonas calientes incluso cuando cambia la distancia de observación. En un banco de pruebas, un armario eléctrico, una zona de equipos petroquímicos o una instalación adyacente a una cámara, es posible que el objetivo no se encuentre siempre en la misma profundidad de enfoque. El enfoque motorizado ayuda a los operadores a ajustar la imagen tras la instalación, mientras que la resolución de 640 x 512 y las herramientas de medición de puntos, líneas y áreas permiten realizar comprobaciones detalladas de la temperatura en toda la escena.

Configuración de prueba de la cámara térmica AT61 con enfoque motorizado que muestra múltiples objetivos calientes de pequeño tamaño
AT31: Respuesta más rápida para la automatización
La cámara térmica con enfoque motorizado AT31 es la versión de la AT61 centrada en la velocidad. Utiliza un detector de 384 x 288, admite una salida de imagen y temperatura de hasta 50 Hz, y cubre rangos de -20 ℃ a 150 ℃ y de 0 ℃ a 550 ℃.

Ideal para: automatización industrial, visión artificial, electrónica, equipos de ensayo, cambios rápidos de proceso y objetivos en movimiento en los que resulta útil el enfoque motorizado.

La AT31 es más adecuada para la automatización rápida cuando la superficie del proceso se mantiene por debajo de los 550 ℃ y una respuesta de 50 Hz resulta más valiosa que el detalle de imagen de 640 x 512. Las pruebas térmicas de componentes electrónicos, los controles de temperatura mediante visión artificial, los dispositivos en movimiento y las células de trabajo robóticas pueden beneficiarse de una salida más rápida. Para trabajos de hormigón proyectado o de reparación de materiales refractarios por debajo de los 550 ℃, la AT31 puede resultar útil si la instalación requiere un enfoque motorizado, pero la trayectoria óptica sigue necesitando un plan de protección, purga o limpieza.

Espacios confinados y monitorización a corta distancia: TN220
La cámara termográfica cúbica TN220 es la opción más compacta de esta gama de productos. Utiliza un detector de 256 x 192 píxeles, admite una frecuencia de fotogramas ajustable de 1 a 25 Hz y ofrece rangos de medición de -20 ℃ a 150 ℃ y de 100 ℃ a 550 ℃.

Cámara termográfica cúbica TN220
Ideal para: salas de máquinas, almacenes de baterías de litio, equipos industriales compactos, centros de datos, interiores de armarios, monitorización a corta distancia y lugares donde el espacio de instalación es limitado.

Utilice la TN220 cuando la instalación compacta y la durabilidad sean más importantes que la resolución o la cobertura a larga distancia. No es la cámara adecuada para la medición directa de hornos o superficies fundidas. Su ventaja es la flexibilidad de instalación: protección IP67, PoE, opciones de montaje magnético, en pared o en trípode, amplia variedad de campos de visión, almacenamiento integrado, entradas y salidas de alarma IO, RS485, Modbus TCP/RTU, MQTT, ONVIF y compatibilidad con SDK. Para la monitorización compacta de equipos internos o próximos a la cámara a temperaturas inferiores a 550 ℃, la TN220 funciona mejor cuando se controlan las condiciones de calor, acceso y montaje.

Accesos directos a la selección de productos
Para una selección rápida, comience por la temperatura de la superficie a medir y, a continuación, acote la elección según las condiciones de instalación. Para una lista de verificación técnica más detallada, la guía de Raythink para elegir una cámara térmica de alta temperatura abarca el rango calibrado, la banda espectral, la emisividad, la refrigeración de la carcasa, la lente y el campo de visión (FOV), así como la integración con PLC y SCADA.

Si la superficie medida puede superar los 650 ℃, empieza por el modelo TN460U.
Si la superficie está por debajo de los 650 ℃ y necesitas una resolución de 640 x 512, compara el modelo TN460.
Si la superficie está por debajo de los 650 ℃ y la velocidad es importante, compare el modelo TN430.
Si la superficie está por debajo de los 550 ℃ y el enfoque motorizado es importante, compare los modelos AT61 o AT31.
Si el espacio de instalación es reducido, la distancia es corta o el presupuesto es limitado, compare el modelo TN220.
Una vez aclarado el rango de temperatura, confirma la distancia de trabajo, el campo de visión (FOV), el método de enfoque, la carcasa, el diseño de refrigeración o purga, el acceso para el montaje y el protocolo de comunicación. Estos detalles determinan qué producto se puede instalar y mantener de forma fiable.

Comprobaciones finales in situ antes de la selección del modelo
Antes de tomar la decisión de compra, confirma los detalles que las tablas de productos no pueden aclarar:

Superficie medida: el nombre de un horno, un horno de cocción o un gasificador no indica si la cámara necesita un rango de 2000 ℃. Confirme si la cámara verá directamente la superficie del proceso o si supervisará una carcasa, pared, tubería o superficie de equipo más fría.
Velocidad del proceso: En zonas robotizadas, con objetivos en movimiento y cambios rápidos de temperatura, la frecuencia de fotogramas puede ser más importante que la resolución máxima del detector.
Protección de la instalación: El polvo, el vapor, la escoria, el agua, las vibraciones, los gases corrosivos y el calor radiante afectan a la carcasa, la refrigeración, el blindaje, la purga de aire y el plan de limpieza.
Validación de la ventana: Los proyectos de nitruración por plasma y de cámaras de radiofrecuencia requieren ventanas infrarrojas validadas. Una ventana de visión para luz visible no garantiza que la medición térmica vaya a funcionar.
Prueba de aceptación: Los metales a alta temperatura, los óxidos, los materiales refractarios, la escoria, los recubrimientos y el vidrio pueden emitir radiación infrarroja de forma muy diferente. Los datos de emisividad a alta temperatura del NIST para metales y óxidos muestran por qué el estado de la superficie puede alterar la lectura. Para las pruebas de aceptación, la norma ASTM E1256 resulta útil, ya que abarca aspectos de rendimiento como la precisión de la calibración, la repetibilidad, el campo de visión, el tiempo de respuesta, el calentamiento, la estabilidad a largo plazo, el rango espectral y el NETD.
Recomendación final
Elija la TN460U cuando la cámara deba medir directamente aberturas de hornos, materiales fundidos, superficies de productos calientes, procesos de vidrio u otros objetivos de proceso entre 0 ℃ y 2000 ℃.

Para la monitorización de superficies externas, confirme primero qué es lo que la cámara va a ver realmente: una carcasa, una tubería, la envolvente de una caldera, la superficie de un horno o un armario compacto.

Preguntas frecuentes
¿Qué rango de temperatura debe tener una cámara térmica de alta temperatura?
El rango requerido depende de la superficie medida, no de la temperatura nominal del horno o del horno de cocción. Las vistas directas de material fundido, materiales refractarios o superficies de productos a alta temperatura pueden requerir una cámara de la clase de 2000 ℃. Las carcasas, las tuberías, el aislamiento, los equipos eléctricos y muchos otros elementos circundantes suelen mantenerse entre 550 ℃ y 650 ℃.

¿Puede una sola cámara supervisar tanto el proceso del horno como la carcasa exterior?
A veces, pero no de forma predeterminada. La medición directa del proceso del horno puede requerir un rango de 2000 ℃, mientras que la carcasa exterior puede situarse entre 550 ℃ y 650 ℃. Una sola cámara solo puede funcionar si el rango de temperatura, el campo de visión, la trayectoria óptica y la protección de la instalación se adaptan a ambas tareas de medición.

¿Es mejor una cámara térmica fija que una portátil para la monitorización industrial?
Para la monitorización continua, sí. Una cámara térmica fija puede vigilar la misma zona en cada turno, aplicar reglas de alarma, registrar tendencias y enviar datos de temperatura a los sistemas de la planta. Una cámara térmica portátil es más adecuada para la inspección manual, la resolución de problemas o la confirmación de una zona caliente señalada.

¿Puede una cámara térmica realizar mediciones a través de la ventana de un horno, de una cámara de nitruración por plasma o de una cámara de radiofrecuencia?
Solo si la ventana de observación es adecuada para la banda de infrarrojos de la cámara y se ha validado la configuración de medición. El material de la ventana, el recubrimiento, el grosor, el ángulo, la limpieza, la atmósfera de la cámara, el entorno de RF y la emisividad del objetivo pueden afectar a la lectura. El hecho de que una ventana de observación estándar para luz visible funcione no garantiza que la medición por infrarrojos vaya a funcionar.

¿Qué información sobre la instalación se necesita antes de la selección definitiva del modelo?
Facilite la temperatura normal y máxima del objetivo, el material de la superficie medido, el tamaño del objetivo, la distancia de trabajo, el campo de visión (FOV) requerido, la temperatura ambiente, las condiciones de polvo o vapor, el diseño de la ventana o el visor, las limitaciones de montaje, la lógica de alarma y el protocolo requerido. Esta información reduce las opciones de producto antes de realizar una prueba in situ.
