Monitorización térmica de Battery Warehouse: Guía de selección

{{{sourceTextContent.subTitle}}}

Un plan eficaz de monitorización térmica de un almacén de baterías comienza con cinco decisiones prácticas: qué zonas y superficies hay que vigilar, qué especificaciones deben tener las cámaras y los objetivos, dónde hay líneas de visión despejadas, cómo deben funcionar las alertas y qué…

{{{sourceTextContent.description}}}

Un plan eficaz de monitorización térmica para un almacén de baterías comienza con cinco decisiones prácticas: qué zonas y superficies hay que observar, qué especificaciones deben tener las cámaras y los objetivos, dónde hay líneas de visión despejadas, cómo deben funcionar las alarmas y qué datos de la instalación necesita el proveedor. Esta guía te ayuda a tomar estas decisiones clave de planificación antes de pasar al diseño detallado del sistema.

Las cámaras térmicas radiométricas proporcionan datos sobre la temperatura superficial como parte del sistema más amplio de monitorización y seguridad de una instalación. No sustituyen a los controles de detección, protección contra incendios, funcionamiento o respuesta ante emergencias que requiere la instalación. Para conocer el papel más amplio de las imágenes infrarrojas en la monitorización de almacenes, consulta nuestra guía de prevención y monitorización de incendios en almacenes. En este caso, la presente guía se centra específicamente en: definir los requisitos relativos a las cámaras, su ubicación, las alarmas y los proveedores para el plan de monitorización del almacenamiento de baterías.

¿Qué áreas deben incluirse en la monitorización térmica de un almacén de baterías?
Almacenamiento de baterías de litio
Almacenamiento de baterías de litio
Comience por las operaciones reales del almacén, en lugar de partir de una lista genérica de áreas de alto riesgo. Identifique las estanterías de almacenamiento habituales y los palés en el suelo, los puntos de recepción o inspección de entrada, y cualquier zona en la que las baterías esperen el siguiente paso de manipulación. A continuación, considere si las baterías devueltas, dañadas, defectuosas o en cuarentena siguen una ruta separada. Las zonas de carga o de pruebas solo deben tenerse en cuenta si existen en las instalaciones.

Las zonas de monitorización variarán en función de la distribución y las operaciones del almacén. Por ejemplo, las directrices de la EPA de EE. UU. recomiendan separar las baterías dañadas, defectuosas o retiradas del mercado al gestionar las baterías al final de su vida útil recogidas. Un almacén que almacene productos nuevos puede tener un inventario y un proceso operativo diferentes. La pregunta clave es qué condiciones o etapas de manipulación requieren una zona de monitorización específica en sus instalaciones.

Defina la superficie objetivo en cada zona
Monitorización térmica por infrarrojos de la temperatura de las celdas de las baterías
No basta con nombrar una zona de monitorización. Registre la superficie que se espera que observe la cámara, como la cara de un palé, la superficie expuesta de un módulo o el exterior de un embalaje. Las lecturas radiométricas se aplican a las superficies accesibles dentro del campo de visión. Los embalajes opacos, las carcasas de las baterías, los elementos de las estanterías, los palés delanteros y los equipos pueden ocultar lo que hay detrás de ellos. Las propiedades de la superficie y los ajustes de medición también afectan a la temperatura registrada.

Para cada zona candidata, tenga en cuenta tres aspectos: la superficie objetivo, su embalaje o carcasa, y los obstáculos que puedan aparecer durante el funcionamiento normal. Esta información ayuda a determinar la cámara, el objetivo y la posición de montaje adecuados para la zona.

¿Qué tipo de cámara térmica es adecuada para la monitorización de un almacén de baterías?
Empiece por una cámara térmica radiométrica fija: una cámara instalada de forma permanente que proporciona datos de temperatura para puntos, líneas o áreas definidas en su imagen térmica. Una cámara térmica portátil puede servir de apoyo en las inspecciones, pero no ofrece la misma visión fija y continua. Tampoco se puede dar por sentado que un visor térmico destinado únicamente a la visualización proporcione las mediciones de temperatura necesarias para las reglas de alarma.

Adapta el detalle de la imagen al tamaño y la distancia del objetivo
El objetivo relevante más pequeño situado a la mayor distancia de vigilancia debe ocupar suficientes píxeles térmicos para la tarea de medición prevista. Por lo tanto, la resolución del detector es solo uno de los factores a tener en cuenta. El tamaño del objetivo, la distancia, el objetivo, el enfoque, el ángulo de visión y el campo de visión influyen conjuntamente.

Un campo de visión más amplio abarca una mayor parte de un rack o pasillo, pero, con la misma resolución del detector y la misma distancia, asigna menos píxeles a un objetivo del mismo tamaño que una visión más estrecha. El tamaño del punto visualizado aumenta con la distancia de la cámara, por lo que un objetivo puede ser visible pero resultar demasiado pequeño para una medición eficiente de la temperatura. Para la selección final de la cámara, compruebe la cámara, el objetivo, el objetivo de medición y la posición de montaje propuestos para asegurarse de que la cámara pueda proporcionar suficiente detalle para una medición fiable de la temperatura.

Utilice esta tabla para convertir las necesidades del emplazamiento en un tema de debate con el proveedor:

Factor de selección Lo que el cliente debe confirmar
Tipo de cámara Medición radiométrica fija, no solo de imagen
Detalle del objetivo: el objetivo relevante más pequeño y la distancia más lejana
Lente y campo de visión: anchura de cobertura necesaria en cada punto de montaje
Medición: rango de temperatura y precisión requeridos
Zonas de monitorización: número y tipo de puntos, líneas o áreas
Alarmas: salidas requeridas, enrutamiento e información sobre eventos
Conectividad: Requisitos de red y de interfaz con el sistema
Entorno: Condiciones en interiores y grado de protección del recinto requerido
Imagen visible: Si se necesita confirmación visual
Para obtener más ayuda con la selección, consulta nuestra guía de compra de especificaciones de cámaras térmicas. Una vez que los requisitos de la instalación estén claros, también puedes comparar nuestras opciones actuales de cámaras termográficas fijas.

En un almacén de baterías, la cámara térmica de montaje fijo TN460 ofrece opciones de objetivo de entre 4,1 mm y 25 mm para adaptarse a las caras de las estanterías cercanas, a las zonas de palés en el suelo o a superficies visibles más pequeñas situadas más al fondo de un pasillo. Sus reglas de medición de puntos, líneas y áreas permiten separar compartimentos individuales de estanterías o zonas de cuarentena. Cuando una alarma requiera además la confirmación mediante luz visible del palé o pasillo afectado, la cámara tipo bala de doble espectro FC465T combina la monitorización térmica con un canal visible de 5 MP y protección IP66 específica. La configuración final debe seguir teniendo en cuenta la superficie visible del objetivo, el embalaje, la distancia máxima y los obstáculos habituales del almacén.

¿Dónde deben instalarse las cámaras térmicas?

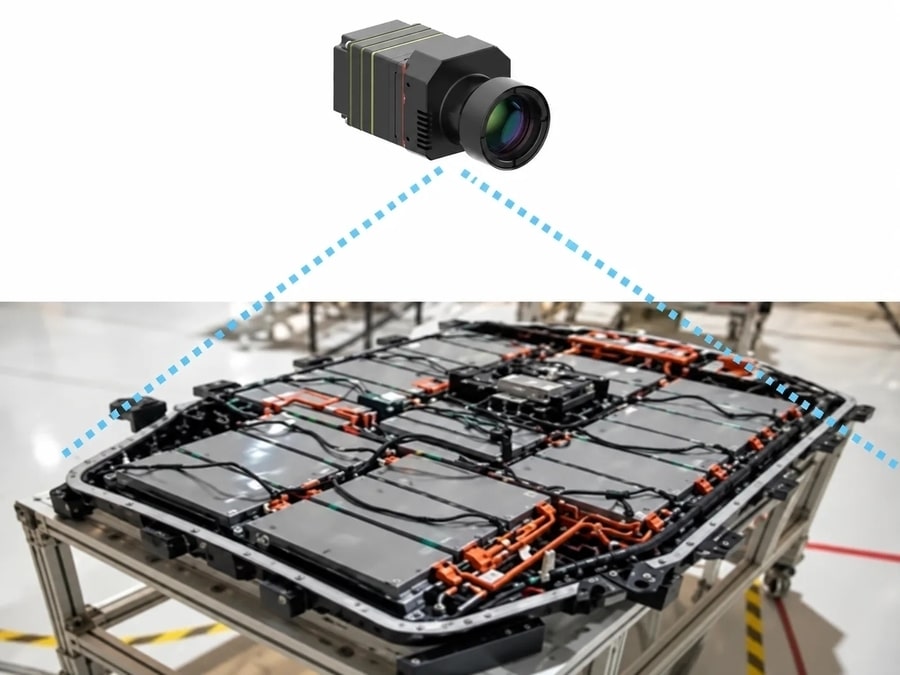

Cámara térmica inspeccionando una batería de EV
Comience por garantizar una línea de visión clara y mantenible hacia la superficie objetivo relevante. En cada punto de montaje candidato, compruebe si las columnas, las vigas de las estanterías, los palés delanteros, la estructura del edificio, las puertas, las cintas transportadoras u otros equipos bloquearán la visión. Tenga en cuenta también cómo se embalará el objetivo y si ese exterior visible es la superficie que el plan de monitorización pretende medir.

Las cámaras térmicas registran la temperatura de una superficie objetivo visible en las condiciones de medición configuradas. Para obtener lecturas fiables de la temperatura superficial, es necesario que la configuración de la cámara tenga en cuenta la superficie del objetivo, el calor reflejado por el entorno y cualquier elemento en la trayectoria de visión que debilite la señal infrarroja. La cámara no mide a través de embalajes opacos, carcasas de baterías, elementos de las estanterías u otros obstáculos, y aún así es necesario revisar las condiciones de medición pertinentes para el objetivo concreto.

Distinguir entre la visión general y los detalles de la medición
Una cámara puede mostrar un rack completo, pero al representar la superficie de un palé pequeño, puede utilizar muy pocos píxeles para la medición de temperatura prevista. Comprueba el objetivo más pequeño que se deba supervisar, las distancias de visión más cercanas y más lejanas, el objetivo seleccionado, el enfoque y el ángulo de visión. El objetivo no es simplemente situar el rack dentro del encuadre. La cámara debe proporcionar suficiente detalle térmico en las superficies donde se debe medir la temperatura.

Las posiciones de almacenamiento altas o profundas pueden requerir un ángulo diferente o una vista adicional. Determina esas opciones en función de la altura real de la estantería, la profundidad, el tamaño del objetivo, las posiciones de montaje disponibles y los obstáculos.

Comprueba la visión de la cámara en condiciones típicas de almacenamiento
Un pasillo vacío puede hacer que una visión preliminar parezca mejor de lo que será durante el funcionamiento normal. Revise las líneas de visión propuestas con posiciones representativas de los palés y los niveles de inventario previstos. Incluya:

los palés delanteros que puedan ocultar posiciones traseras o inferiores;
la altura máxima típica de almacenamiento y la profundidad de las estanterías;
los embalajes o envoltorios que alteren la superficie visible;
equipos y cargas en movimiento que crucen temporalmente el campo de visión; y
cambios en el inventario que generen nuevas obstrucciones.
Utilice esta comprobación a plena carga durante la planificación para identificar con suficiente antelación los posibles ángulos muertos y comparar así las posiciones de montaje, los ángulos de visión o las vistas superpuestas antes de cerrar el presupuesto. Defina por separado los criterios formales de puesta en marcha del proyecto para el sistema instalado.

¿Cómo deben funcionar las alarmas de temperatura?
Aplicaciones de supervisión de la producción y el montaje de baterías
Pida al proveedor que evalúe qué patrones de lógica de alarma pueden implementar la cámara y el software propuestos, y cómo se verificará cada patrón disponible para la batería y la planta. El debate puede abarcar:

Temperatura absoluta: compruebe si la configuración propuesta puede generar un evento cuando una región de medición definida alcance una temperatura configurada, y cómo se validará ese ajuste.
Diferencia de temperatura: pregunte si la implementación puede comparar un objetivo supervisado con una referencia adecuada u objetivos realmente comparables en condiciones superficiales y ambientales similares.
Aumento de la temperatura a lo largo del tiempo: Pregunte si se dispone de lógica de tendencia o de tasa, qué intervalo de tiempo utiliza y cómo se distinguirá un cambio sostenido de la variación normal.
No existe un único umbral, diferencia de temperatura, tiempo de persistencia o ajuste de la tasa de aumento que se adapte a todos los almacenes de baterías. Los ajustes deben reflejar el tipo de batería y la información del fabricante, las condiciones de almacenamiento, la superficie visible que se está midiendo, las condiciones ambientales y los procedimientos operativos y de seguridad de la instalación. Comparar materiales de embalaje o ubicaciones diferentes como si fueran equivalentes puede dificultar la interpretación del resultado.

Definir la información del evento y su enrutamiento
Una alarma resulta más útil cuando el destinatario puede identificar qué ha ocurrido y dónde ha ocurrido. Durante la adquisición, confirme si un registro de eventos debe incluir:

la ubicación supervisada o la zona de interés;
una imagen térmica o un registro guardado;
el valor de temperatura pertinente;
la hora del evento;
el tipo de alarma o la regla que se ha activado.
A continuación, defina dónde debe dirigirse la salida, como una plataforma de monitorización, una sala de control, una interfaz de alarma existente o un flujo de trabajo del personal designado. Deje claras las responsabilidades: la cámara o el software pueden generar datos o una salida, mientras que la plataforma verificada, el controlador, el operador o el procedimiento llevan a cabo la acción posterior. La parada de equipos, el aislamiento de existencias, la supresión y la notificación de emergencias requieren un diseño del sistema verificado por separado.

¿Qué información debe preparar antes de seleccionar un sistema?
Aplicación de la termografía en baterías de iones de litio
Un proveedor puede reducir las opciones de cámaras y objetivos de forma más eficaz cuando la consulta describe la geometría del emplazamiento y la tarea de medición. Agrupe la información en cuatro partes.

Disposición
plano del almacén;
disposición de las estanterías, altura de las mismas y anchura de los pasillos;
zonas de monitorización candidatas;
posiciones disponibles para el montaje de las cámaras; y
obstáculos representativos a plena carga o rutas de los equipos en movimiento.
Objeto y distancia
superficie del objeto y embalaje o carcasa;
tamaño mínimo relevante del objeto;
distancias de monitorización más cercanas y más lejanas; y
anchura de cobertura necesaria desde cada posición candidata.
Entorno
ubicación en interior o exterior;
temperatura y humedad ambientales previstas;
polvo, humedad, limpieza u otras consideraciones relativas a la carcasa; y
si se requiere confirmación mediante luz visible.
Alarma e integración
método de alarma requerido e información sobre eventos;
destinatarios o plataforma previstos para los eventos;
requisitos de red e interfaz; y
rango de medición y precisión requeridos.
En conjunto, estos datos proporcionan al proveedor los requisitos geométricos y de medición necesarios para recomendar un sistema adecuado. Permiten un debate específico sobre la resolución del detector, la lente y el campo de visión, la cobertura de visión aproximada, las regiones de medición, la capacidad de alarma e interfaz, las necesidades de la carcasa, la confirmación visual y las opciones de productos actuales.

Para analizar su aplicación, póngase en contacto con nosotros indicando la distribución de su almacén, las distancias de monitorización, el tamaño del objetivo, las posiciones de montaje disponibles y los requisitos de alarma. De este modo, podremos estudiar las opciones adecuadas de cámaras térmicas y lentes, y aclarar la cobertura de visión prevista, las regiones de medición, las salidas de alarma y los requisitos de interfaz para su aplicación.
