Cómo detectan las cámaras OGI las fugas de amoníaco

{{{sourceTextContent.subTitle}}}

Una cámara de imagen óptica de gases (OGI) puede ayudar a un equipo industrial a localizar una nube de amoníaco sin tener que tocar el equipo. El operador examina la zona y busca un patrón de movimiento del gas cerca de la fuente sospechosa. Esto puede facilitar la inspección de una gran zona de refrigeración

{{{sourceTextContent.description}}}

Una cámara de imagen óptica de gases (OGI) puede ayudar a un equipo industrial a localizar una nube de amoníaco sin tener que tocar el equipo. El operador escanea la escena y busca un patrón de movimiento del gas cerca de la fuente sospechosa. Esto puede agilizar la inspección de una gran zona de refrigeración, en comparación con comprobar cada punto a corta distancia.

La cámara debe estar fabricada y configurada específicamente para el amoníaco. Una cámara térmica normal no es suficiente. El resultado también depende del objetivo, el enfoque, la distancia, el fondo, el flujo de aire y el ángulo de visión.

Esta guía se centra en la propia cámara: cómo crea la imagen, qué características son importantes, cómo configurarla sobre el terreno y cómo utilizar la imagen durante una inspección industrial.

Lo que detecta realmente la cámara
Una cámara OGI para amoníaco no capta imágenes del gas en luz visible. Detecta un cambio en la radiación infrarroja a lo largo de la trayectoria óptica.

Aplicación de la cámara térmica en la detección de gases
La radiación infrarroja viaja desde el fondo hacia la cámara. Cuando una columna de amoníaco cruza esa trayectoria, el gas absorbe la radiación en una parte del espectro infrarrojo. Una cámara con la respuesta espectral y el filtro adecuados puede detectar esa diferencia. A continuación, el procesamiento de imágenes ayuda al operador a ver la señal cambiante como una columna en movimiento. Para obtener una explicación más detallada de esta cadena óptica, consulta cómo funcionan las cámaras de imagen óptica de gases.

Hay cuatro elementos que deben funcionar conjuntamente:

La cámara debe responder a una región espectral en la que el amoníaco absorba la radiación infrarroja.
La nube debe pasar entre la cámara y un fondo útil.
La escena debe proporcionar suficiente contraste radiante para el detector.
La nube debe producir un patrón detectable que destaque sobre el ruido de fondo y el movimiento de la escena.
Si uno de estos elementos es deficiente, la estela puede parecer tenue o incluso no aparecer en absoluto.

Por qué una cámara térmica estándar es diferente
Una cámara térmica estándar muestra principalmente la temperatura superficial. Está diseñada para comparar la radiación infrarroja procedente de objetos sólidos, como tuberías, motores, depósitos y componentes eléctricos.

Una cámara OGI incorpora un diseño óptico específico para gases. Su detector y su filtro deben adaptarse al comportamiento de absorción del gas objetivo. No debe darse por sentado que una cámara configurada para detectar otros gases sea capaz de detectar amoníaco.

A la hora de adquirirla, la pregunta clave no es «¿Es esta una cámara infrarroja?». Sino «¿Admite el modelo exacto de la cámara y su configuración óptica la detección de amoníaco?». La guía de Raythink | Raytron Industrial sobre qué gases pueden detectar las cámaras OGI explica por qué la cobertura de gases varía en función de la banda óptica.

Características de la cámara que importan para la obtención de imágenes de amoníaco
Empiece por la compatibilidad con el gas y, a continuación, compruebe si el sistema completo de obtención de imágenes se adapta a la tarea. La calidad general de la imagen térmica no puede sustituir a una configuración verificada para el amoníaco.

Característica de la cámara Por qué es importante sobre el terreno Qué hay que comprobar
Compatibilidad documentada con el amoníaco La detección de gases depende de la configuración óptica. Documentación actual del fabricante que incluya el NH₃ para el modelo concreto.
Respuesta espectral y filtro: la banda óptica debe coincidir con una característica de absorción del amoníaco. El detector y el filtro instalados en la cámara.
Resolución del detector: la resolución influye en la cantidad de detalles que el operador puede ver alrededor de elementos pequeños o distantes. Formato del detector en relación con la distancia de inspección y el tamaño del objetivo.
Lente y campo de visión: la lente controla la cobertura de la escena y el tamaño aparente de la fuente. Opciones de lente, campo de visión y geometría prevista entre la cámara y la fuente.
Control del enfoque: un enfoque deficiente puede ocultar una estela débil o dificultar la localización de su fuente. Enfoque manual o automático y cómo funciona con la distancia prevista.
Modos de realce de gases: un procesamiento adecuado puede facilitar el reconocimiento del movimiento de la estela. Modos de imagen de gases disponibles y cómo los controla el operador.
Grabación de imágenes y vídeo: una imagen guardada debe mostrar suficiente contexto para el seguimiento de mantenimiento. Vídeo, imágenes fijas, marcas de tiempo, notas y formatos de exportación.
Diseño para el entorno industrial: la cámara debe adaptarse al entorno de trabajo previsto. Temperatura de funcionamiento, duración de la batería, protección, controles y cualquier norma relativa al equipo en el emplazamiento.
Las longitudes de onda exactas, los valores de sensibilidad y los límites de detección dependen del modelo concreto. Consúltelos en la documentación actual correspondiente a la cámara en cuestión. No copie un valor de otro modelo ni utilice un resultado de laboratorio como garantía general para el campo.

La configuración sobre el terreno afecta a la imagen de la estela
Una cámara puede ser compatible con el amoníaco y, aun así, producir una imagen de mala calidad. El rendimiento de la OGI depende de la escena en su conjunto, no solo del detector. La descripción general de la EPA de EE. UU. sobre los límites de detección de la OGI identifica las propiedades del gas, el diseño de la cámara, la distancia, el fondo y las condiciones ambientales como factores importantes.

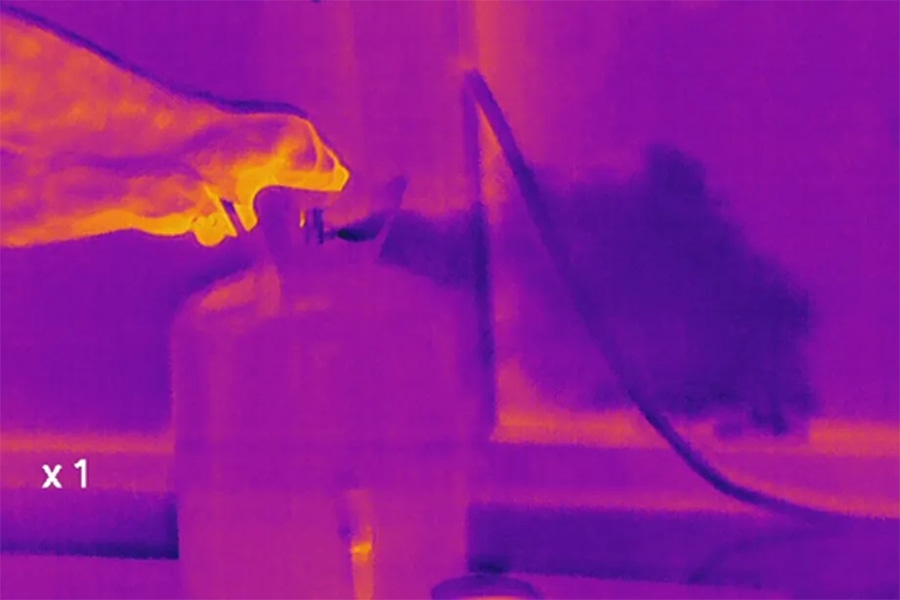

Imágenes de gas por infrarrojos: detección de fugas de amoníaco
Factor de campo: lo que el operador puede ver. Medidas prácticas
Contraste del fondo: una estela puede desaparecer contra un fondo débil o complejo. Cambie de posición para que la estela atraviese un fondo más sencillo con mayor contraste infrarrojo.
Línea de visión: tuberías, aislamientos, protecciones o estructuras pueden bloquear parte de la estela. Utilice otra posición de observación aprobada en lugar de dar por sentado que la fuente está despejada.
Distancia y campo de visión: una visión amplia abarca más equipos, pero puede dificultar la localización de una nube pequeña. Adapta el objetivo y la distancia al tamaño de la zona objetivo.
Enfoque: los bordes difusos y la imagen borrosa dificultan distinguir el movimiento de la nube del resto de la escena. Vuelve a enfocar cuando cambie la distancia de inspección o el plano objetivo.
Ángulo de visión: un único ángulo puede ocultar la fuente detrás de equipos cercanos. Realice un barrido desde más de un ángulo seguro cuando el acceso al emplazamiento lo permita.
Viento o ventilación: el flujo de aire cambia la dirección, la velocidad y la dispersión de la columna de humo. Observe el patrón de movimiento y registre las condiciones del flujo de aire.
Vapor, lluvia, reflejos y equipos en movimiento: otros movimientos o efectos infrarrojos pueden parecerse al gas u ocultarlo. Haga una pausa, cambie la perspectiva o compare el patrón desde otra posición.
Estado de funcionamiento del equipo: una fuga puede aparecer solo durante determinadas condiciones del proceso. Anote si el sistema está en funcionamiento, inactivo, cargando, descargando o en otro estado conocido.
No existe una distancia de campo, una diferencia de temperatura o una concentración únicas que garanticen una nube de amoníaco visible en todas las situaciones. El operador debe evaluar la imagen real y registrar las condiciones en las que se capturó.

Una imagen negativa también tiene sus límites. Si no aparece ninguna nube, comprueba el enfoque, el fondo, el ángulo, la distancia, el flujo de aire y la configuración de amoníaco de la cámara antes de dar por concluida la observación.

Cómo configurar la cámara para una inspección industrial
Una rutina de uso de la cámara repetible ayuda a que diferentes operadores cubran la misma zona y comprendan los registros de los demás.

Confirma la configuración para amoníaco
Comprueba el modelo exacto, el detector, el filtro, la lente y la lista de gases actual antes del trabajo de campo. Si los documentos no incluyen el amoníaco para esa configuración, no des por sentado que es compatible con la familia de productos.

Planifica posiciones de visión prácticas: utiliza el recorrido del emplazamiento y la disposición del equipo para identificar vistas despejadas de las áreas objeto de inspección. Tenga en cuenta las restricciones de acceso, las vistas obstruidas y las distancias prácticas más cercanas y más lejanas. Las normas de seguridad en el lugar de trabajo siguen determinando dónde puede situarse el operador.
Cree una escena útil
Sitúe la trayectoria del gas sospechoso sobre un fondo que ayude a la cámara a mostrar contraste. Evite el desorden innecesario cuando haya otra perspectiva disponible. Mantenga suficiente equipo circundante en el encuadre para identificar la fuente posteriormente.

Ajusta el enfoque y el modo de imagen
Enfoca el plano objetivo y, a continuación, selecciona el modo de imagen de gas adecuado. No utilices el zoom digital como sustituto de un objetivo de mejor calidad, una posición aprobada más cercana o un enfoque correcto.

Realiza el barrido siguiendo un patrón estable
Muévete por la zona planificada siguiendo un orden coherente. Mantén la imagen el tiempo suficiente para observar el movimiento de la columna de gas. Cambia de ángulo cuando el equipo cercano oculte la fuente o el fondo sea deficiente.

Guarda el hallazgo con su contexto
Registra la imagen o el vídeo, el activo o la zona, la hora, el estado de funcionamiento, la distancia de observación, el fondo y las condiciones conocidas del flujo de aire. Una imagen cercana de la estela es útil, pero una imagen con un contexto más amplio puede ayudar al personal de mantenimiento a localizar el mismo lugar.

Uso de la cámara en zonas de refrigeración con amoníaco
En el caso de la refrigeración con amoníaco, la ruta puede organizarse por zona operativa. De este modo, el trabajo con la cámara se ajusta a la distribución de la planta, en lugar de basarse en una lista universal sin contrastar de piezas propensas a fugas.

Zona Uso de la cámara Condiciones de visión
Recepción y almacenamiento de amoníaco: Escanee los equipos e interfaces visibles que contengan amoníaco en el área definida. Identifique fondos claros y grabe la actividad operativa.
Área del condensador: Observe los equipos accesibles desde posiciones que muestren tanto el área de origen como la trayectoria de la estela. Tenga en cuenta el viento exterior, las estructuras y los fondos cambiantes.
Tuberías de amoníaco y recipientes a presión: Siga la trayectoria visible del gas a lo largo de la ruta planificada. Ajuste el enfoque y el ángulo a medida que cambian la distancia y la orientación de las tuberías.
Espacios de refrigeración: Escanee las áreas incluidas en el alcance del estudio de la instalación. Tenga en cuenta la ventilación, las vistas obstruidas y los equipos en movimiento.
Sala de máquinas: utilice una ruta estable para cubrir los equipos incluidos en el plan de trabajo. Gestione el desorden del fondo y mantenga un contexto claro de los activos en las grabaciones.
Otras aplicaciones de amoníaco requieren una ruta de inspección basada en el proceso específico y la disposición de los equipos. Una planta de fertilizantes, una planta química, una terminal de carga o una instalación de almacenamiento no deben reutilizar una ruta de refrigeración sin comprobar sus equipos y condiciones de funcionamiento.

Lo que la imagen de la cámara indica al operador
La imagen OGI resulta especialmente útil para tres tareas:

mostrar que existe un patrón infrarrojo en forma de pluma en la escena observada;
ayudar al operador a delimitar la zona de origen probable; y
crear pruebas visuales para el seguimiento del mantenimiento y la comparación posterior.
La imagen por sí sola no lo dice todo. Una visión cualitativa de la OGI no determina la concentración exacta de gas, la exposición de los trabajadores, la tasa de fuga ni las condiciones de acceso seguro. El detector de amoníaco homologado para la instalación, el sistema de monitorización fijo o personal y el procedimiento de trabajo siguen siendo los responsables de esas decisiones.

Esto define el papel que desempeña la OGI en el proceso de inspección: puede escanear una amplia zona, hacer visible la nube de gas, orientar al equipo hacia el origen y conservar un registro claro.

Qué enviar al solicitar una recomendación sobre una cámara
Una revisión útil de una cámara comienza por la aplicación, no por una solicitud genérica de producto. Envía al proveedor información suficiente para comprobar la configuración óptica y el uso sobre el terreno.

Una opción para inspecciones de amoníaco
Para inspecciones portátiles de fugas de amoníaco, la cámara portátil OGI RG630F es el modelo relevante de Raythink | Raytron Industrial que hay que evaluar. Su rango espectral de 10,3–10,7 μm y su detector con filtro personalizado permiten la detección de amoníaco. La cámara también ofrece una resolución infrarroja de 640 × 512, enfoque manual, mejora de la imagen de gases, coloración de las nubes de gas, grabación de imágenes y vídeo, y compatibilidad con la geolocalización para trabajos de inspección.

Cámara portátil RG630F OGI
Cámara portátil RG630F OGI
Antes de la compra, facilite al proveedor un ejemplo real de inspección, como la distancia a una junta de compresor, el ángulo de visión disponible y si la zona presenta requisitos de entorno peligroso. La revisión debe abarcar:

el amoníaco como gas objetivo y el proceso en el que se utiliza;
el tipo de instalación y las zonas incluidas en la inspección;
la geometría de la fuente sospechosa y el tamaño aproximado del objetivo;
las distancias de visión prácticas más cercanas y más lejanas;
los fondos probables, las vistas bloqueadas y los ángulos de visión;
la ventilación interior o el viento y las condiciones meteorológicas exteriores;
los estados de funcionamiento del equipo que debe abarcar el estudio;
los formatos requeridos de imágenes, vídeos, anotaciones e informes;
las necesidades en cuanto a batería, portabilidad, control y transferencia de datos; y
los requisitos del equipo in situ o de acceso que afecten al uso de la cámara.
Pida al proveedor que identifique la configuración exacta compatible con el amoníaco. La respuesta debe incluir el detector, el filtro, el objetivo, el método de enfoque, los modos de captura de imágenes, el flujo de trabajo de grabación, las hipótesis de campo y la documentación de apoyo actual.

Mantén la cámara en el centro del estudio
Un estudio OGI de amoníaco comienza con la configuración correcta de la cámara y unas condiciones de visualización adecuadas. A continuación, el operador controla el enfoque, la cobertura del objetivo, el fondo, el ángulo y la calidad de la grabación. Estas decisiones determinan la utilidad que tendrá la imagen de la estela para el mantenimiento.
