Cámara térmica frente a termopar para la medición industrial de la temperatura

{{{sourceTextContent.subTitle}}}

Si una cámara térmica y un termopar ofrecen lecturas diferentes, la primera pregunta no es cuál de las dos herramientas es mejor. La primera pregunta es si ambas miden lo mismo.

{{{sourceTextContent.description}}}

Si una cámara térmica y un termopar ofrecen lecturas diferentes, la primera pregunta no es qué herramienta es mejor. La primera pregunta es si ambas herramientas miden lo mismo.

Es posible que una cámara esté enfocando el exterior de un componente, mientras que un termopar esté conectado a una capa diferente, montado con una almohadilla o situado en un punto cercano. Las lecturas también pueden reflejar diferentes condiciones de carga o momentos distintos. Cuando las mediciones no coinciden, comprueba primero si ambos métodos están midiendo realmente el mismo lugar en las mismas condiciones.

La respuesta breve
¿Qué está pasando? Empieza por lo que te indica. Comprueba estos aspectos antes de fiarte del resultado
Varias piezas o zonas están calientes. No sabes dónde empieza el problema. La cámara térmica localiza la zona caliente y muestra el patrón de la superficie. Comprueba el acabado de la superficie, los reflejos, el enfoque, el tamaño del objetivo, la distancia y los ajustes de la cámara que afecten a la lectura.
Una pieza, tubería o punto interno conocido necesita un registro de temperatura o una señal de control. Termopar: realiza un seguimiento de un punto instalado a lo largo del tiempo. Comprueba la ubicación de la unión, el montaje o la inserción, el manejo de la temperatura de referencia, el cableado y la verificación.
Ha encontrado un punto caliente, o las dos lecturas no coinciden. Debe confirmar el resultado. Ambos: la cámara muestra el patrón; el termopar realiza un seguimiento de un punto. Compruebe la misma ubicación, capa, carga, intervalo de tiempo y método de aceptación.
Se trata de una elección del flujo de trabajo de medición. No es una clasificación universal de precisión.

Empieza por la decisión, no por el instrumento
Antes de elegir una herramienta, escribe una frase que describa el propósito que debe cumplir la medición:

Encontrar un punto caliente: ¿Qué parte del conjunto está más caliente que el área circundante?
Proteger un componente: ¿Se mantiene un punto conocido dentro de su límite operativo durante un ciclo de carga definido?
Controlar un proceso: ¿Qué señal debería activar una alarma, una parada o una acción de control?
Comprender el flujo de calor: ¿Hacia dónde se propaga el calor y cómo cambia ese patrón con la carga?
Medir un valor interno: ¿La temperatura requerida se encuentra en el interior de una pieza, bajo un recubrimiento o en un fluido, en lugar de en la superficie visible?
Un mismo dispositivo puede requerir diferentes instrumentos para distintas mediciones. Un escaneo a nivel de placa puede necesitar una cámara, mientras que el canal de control final quizá siga necesitando un sensor de contacto. Definir primero la decisión evita que la comparación se reduzca a un debate genérico del tipo «cámara frente a termopar».

Una prueba práctica de electrónica: utiliza un enfoque de dos pasadas
En el caso de una placa, un convertidor, un motor u otro conjunto alimentado con varias fuentes de calor posibles, un flujo de trabajo de dos pasadas suele ser más fácil de interpretar que intentar que un solo instrumento lo haga todo.

Pasada 1: utiliza la cámara para localizar la zona

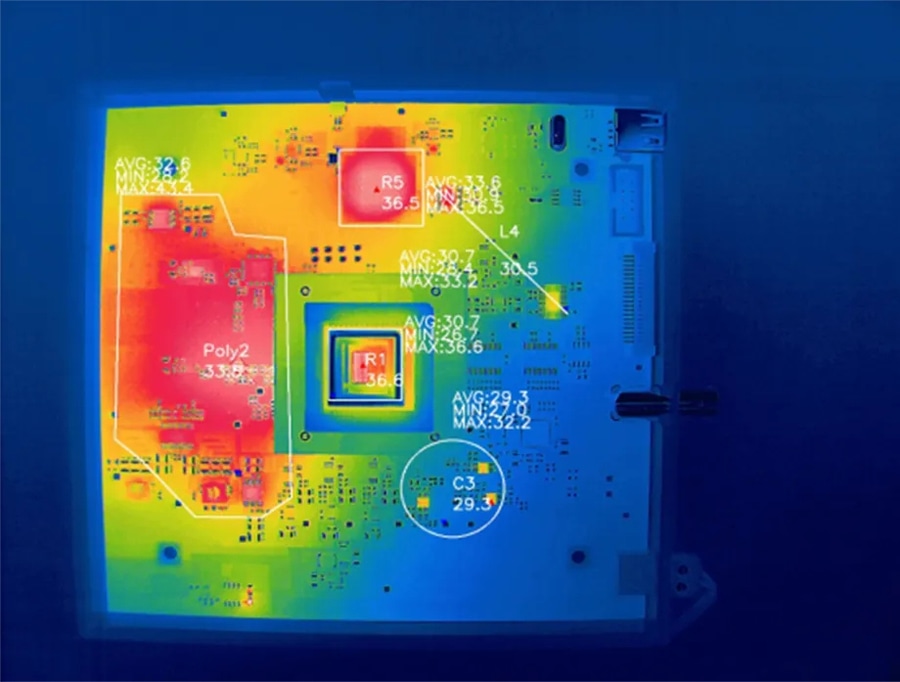

imagen térmica infrarroja
Escanea el conjunto siempre en el mismo estado de funcionamiento. Busque una pieza que destaque, una zona caliente o un cambio que solo aparezca bajo una determinada carga.

Registre las condiciones principales de la cámara: superficie objetivo, posición de la cámara, enfoque, tamaño del objetivo, distancia, temperatura reflejada y cualquier ventana o carcasa. Al comparar cámaras térmicas industriales para la medición de la temperatura, incluya estos ajustes en el registro de la prueba.

La pasada con la cámara responde a la pregunta «¿dónde debemos mirar?». No responde automáticamente a lo que ocurre bajo la superficie visible ni a qué señal debe utilizar un controlador.

Paso 2: utilizar el termopar para seguir un punto
Termopares de tipo K conectados a un módulo de adquisición de datos multicanal
Foto: Harke / Wikimedia Commons (dominio público).
Coloca el termopar en el punto que sea relevante para la decisión. Define si la unión se encuentra sobre una superficie, está insertada o separada del objetivo por un recubrimiento o material de montaje. Anota en el registro el trazado del cableado, el tratamiento de la temperatura de referencia (cómo se tiene en cuenta la temperatura de referencia), el acondicionamiento de la señal, el aislamiento eléctrico y el estado de funcionamiento.

La fase del termopar responde a la pregunta: «¿Cómo se comporta este punto seleccionado a lo largo del tiempo?». Lo que importa es el resultado una vez instalado. Un sensor que parece rápido en una ficha técnica puede responder de forma diferente después de que el montaje altere el flujo de calor o añada masa térmica. En equipos con ruido eléctrico, comprueba también si el cableado o la configuración de la puesta a tierra están alterando la señal.

Cuándo resulta más útil una cámara
cámara termográfica infrarroja para identificar puntos de fallo en una placa de circuito impreso
Empiece por la cámara cuando necesite localizar una zona caliente. Resulta útil cuando se necesita:

comprobar muchas piezas o un conjunto de gran tamaño;
comparar el calor antes y después de un cambio de carga o de diseño;
visualizar un objetivo en movimiento, bajo tensión o de difícil acceso sin necesidad de colocar un sensor;
encontrar la zona que requiere una medición de seguimiento.
La cámara no es la mejor opción cuando la temperatura que se necesita medir se encuentra en el interior de la pieza. También resulta más difícil de utilizar en superficies brillantes o de baja emisividad. El calor cercano puede afectar al resultado. Un objetivo pequeño puede ser visible, pero seguir siendo demasiado pequeño para obtener una lectura fiable. Una imagen nítida no equivale a una temperatura comprobada.

Para más información, consulta el artículo sobre termografía infrarroja industrial para la monitorización de equipos.

Cuándo es mejor empezar con un termopar
Empieza con el termopar cuando la decisión dependa de un punto concreto, de una evolución temporal o de una señal para equipos de prueba o control. Funciona mejor cuando se puede instalar y comprobar la unión en la ubicación necesaria.

La contrapartida es que la instalación afecta a la medición. Una unión suelta, un soporte que disipa el calor, un cable que altera el flujo de calor local, un manejo deficiente de la temperatura de referencia o el ruido eléctrico pueden debilitar el resultado. El «contacto» no garantiza por sí solo una lectura correcta; lo que hace es que la unión y la ruta de la señal sean inspeccionables.

Para un punto interno o un valor de proceso, un sensor insertado puede ser el método adecuado, ya que una imagen de superficie no puede ver a través de la pieza. Sin embargo, en el caso de una superficie visible, no se debe dar por sentado que un termopar colocado cerca y un píxel de la cámara sean puntos intercambiables.

Por qué las dos lecturas no coinciden
Sigue este orden al resolver una discrepancia:

Ubicación: ¿Ambos instrumentos midieron el mismo punto físico, capa o material?
Estado de funcionamiento: ¿La carga, el caudal, el estado de conmutación y el tiempo transcurrido fueron los mismos?
Instalación: ¿La unión del termopar está bien fijada y es representativa, o se ve afectada por el soporte y los cables?
Configuración de la cámara: ¿Se registraron el estado de la superficie, la emisividad, la temperatura reflejada, el enfoque, el tamaño del objetivo, la distancia y las ventanas?
Trayectoria de la señal: ¿Se comprobaron el manejo de la temperatura de referencia, el cableado, la puesta a tierra, el aislamiento, la conversión y el ruido?
Comprobación de referencia: ¿Se comparó alguno de los métodos con una referencia adecuada en condiciones similares?
No calcules la media de las dos lecturas para obtener un valor de compromiso. Decide primero si representan la misma magnitud que se está midiendo. Una estimación de la cámara de una superficie exterior y un valor de termopar procedente de una unión situada debajo de esa superficie pueden ser ambos internamente coherentes, al tiempo que responden a preguntas diferentes.

Cuando ambos métodos son la respuesta correcta
Utiliza ambos cuando la prueba requiera una visión espacial y un historial temporal fundamentado. Una secuencia práctica es la siguiente:

escanea el conjunto e identifica la región que cambia o destaca;
define el punto exacto y la capa que debe representar el sensor de seguimiento;
instala y verifica el termopar en ese punto;
repita las mediciones de la cámara y del termopar bajo la misma carga y en el mismo intervalo de tiempo;
defina de antemano qué significa la concordancia para la toma de decisiones.
Este enfoque resulta más útil que insistir en que un método es «mejor». La cámara aporta el contexto espacial; el termopar aporta una señal de un punto concreto. Ninguno de los dos valida automáticamente todas las demás ubicaciones.

Para una observación continua, consulte las cámaras termográficas fijas destinadas a la monitorización industrial.

Qué comunicar a su proveedor o equipo de pruebas
Antes de elegir un instrumento, describa qué necesita medir y cómo funciona el equipo. Esto ayuda al proveedor o al equipo de pruebas a determinar si necesita una cámara térmica, un termopar o ambos.

Facilite la siguiente información:

Objetivo de la medición: ¿Está localizando un punto caliente, supervisando un punto concreto, estudiando el flujo de calor o midiendo una temperatura interna?
Condiciones del objetivo: ¿Dónde se encuentra el objetivo? ¿Está en movimiento, encerrado, es de difícil acceso o funciona con alimentación eléctrica?
Requisitos de la prueba: ¿Qué rango de temperatura, área de medición, velocidad de muestreo, salida y duración de la prueba necesitas?
Condiciones de la superficie y de visualización: Ten en cuenta el material de la superficie, el recubrimiento, las fuentes de calor cercanas, el ángulo de visión, la distancia y cualquier ventana o recinto.
Configuración del sensor de contacto: Si se utiliza un termopar, describe la ubicación de la unión, el método de montaje, el recorrido de los cables, el tratamiento de la temperatura de referencia y el aislamiento eléctrico.
Criterios de aceptación: Indica la carga de funcionamiento, la comprobación de la referencia y la regla de «aprobado/suspenso».
Con estos detalles, resulta más fácil seleccionar un método de medición adecuado y evitar comparar lecturas que correspondan a ubicaciones o condiciones diferentes.
