Cómo elegir una cámara térmica para la supervisión industrial de altas temperaturas

{{{sourceTextContent.subTitle}}}

La elección de una cámara termográfica para la supervisión industrial de altas temperaturas comienza con la temperatura real de su proceso. Una línea de enfriamiento de 850 °C, un horno rotatorio de 1.300 °C y un horno de 1.900 °C no deben tratarse como el mismo proyecto.

{{{sourceTextContent.description}}}

La elección de una cámara termográfica para la supervisión industrial de altas temperaturas comienza con la temperatura real de su proceso. Una línea de enfriamiento de 850 °C, un horno rotatorio de 1.300 °C y un horno de 1.900 °C no deben tratarse como el mismo proyecto.

Para la mayoría de las instalaciones industriales, empiece por el rango de temperatura necesario. A continuación, compruebe el rango de medición calibrado, la banda espectral, la corrección de emisividad, la refrigeración del recinto, el objetivo/FOV y la integración de PLC o SCADA. Esta guía le guiará a través del proceso de selección para la supervisión de temperaturas entre 800 °C y 2000 °C, con ejemplos de aplicaciones de hornos y temple.

Respuesta rápida: Combine su banda de temperatura con la tecnología adecuada

Rango de temperatura Lo que debe verificar Aplicaciones típicas
800°C-000°C Rango calibrado, corrección de emisividad, velocidad de respuesta Temple, tratamiento térmico, procesamiento de carburo
1000°C-1700°C Calibración de alta temperatura, lente/FOV, refrigeración de recintos Hornos rotatorios, fundición de acero, moldeado de vidrio
1700°C-2000°C Rango superior verificado, diseño del detector/espectral, configuración de la mirilla, protección de la refrigeración Zonas de altos hornos, metalurgia extrema, supervisión de procesos a altas temperaturas
Las secciones siguientes explican los parámetros clave que determinan si una cámara funcionará bien en su aplicación específica, seguidos de ejemplos reales de operaciones metalúrgicas.

Imágenes térmicas de máquinas de sinterización: comparación de imágenes visibles e infrarrojas que muestran la supervisión de procesos a alta temperatura en una planta metalúrgica
Selección de bandas espectrales para cámaras térmicas de alta temperatura
La supervisión de altas temperaturas no sólo consiste en elegir la banda espectral adecuada. La medición de altas temperaturas es un reto debido a la saturación del detector por la radiación extrema, el rango dinámico limitado, la variación de la emisividad y las duras condiciones industriales. Por este motivo, la cámara debe evaluarse como un sistema integrado. El rango de temperatura, la calibración, la óptica, la carcasa protectora y las correcciones de software deben considerarse conjuntamente para garantizar una precisión de medición fiable en todo el rango de temperatura. Las cámaras LWIR con calibración para altas temperaturas también pueden soportar una supervisión fiable en aplicaciones de temperatura media y ultra alta cuando están diseñadas para ese rango.

Antes de elegir, compruebe estos puntos en las especificaciones del producto:

Rango de medición: Confirme la temperatura normal del proceso, la posible temperatura de pico y el rango de medición calibrado.
Banda espectral: No elija sólo por la longitud de onda. Compruebe si la banda espectral, el detector, la óptica y la calibración coinciden con la temperatura objetivo y el estado de la superficie.
Corrección de la medición: Asegúrese de que la cámara admite ajustes de corrección clave, como emisividad, temperatura reflejada, distancia y transmisividad atmosférica.
Método de instalación: Confirme si el lugar necesita un puerto de visión, purga de aire, carcasa protectora, carcasa refrigerada por agua o montaje aislado de vibraciones.
Integración: Compruebe si la cámara es compatible con el sistema de su planta, como Modbus TCP, MQTT, ONVIF, GB28181, transmisión de vídeo o salida de alarma PLC.
3 parámetros clave a evaluar en una cámara térmica industrial
Una vez que haya confirmado que la cámara puede cubrir el rango de temperatura de su proceso, tres parámetros adicionales determinan si funcionará bien en su aplicación específica.

1. Resolución del detector y NETD
Un detector de 640 × 512 captura más del cuádruple de puntos de medición. Para la supervisión de altas temperaturas, esto es importante porque los puntos calientes suelen aparecer en zonas pequeñas: grietas en el revestimiento refractario, sobrecalentamiento localizado o distribución desigual de la temperatura.

Una NETD más baja ayuda a la cámara a revelar diferencias térmicas sutiles en condiciones de prueba definidas. Sin embargo, el rendimiento real de la medición en procesos de alta temperatura también depende de la emisividad, la distancia, la óptica, la calibración y las condiciones ambientales. Para muchos proyectos de supervisión industrial, una NETD más baja puede ser útil. Pero debe evaluarse junto con el rango de temperatura, la banda espectral, la corrección de la emisividad, la óptica y las condiciones de instalación.

2. Emisividad y precisión de la medición
La emisividad describe la eficacia con la que una superficie emite radiación infrarroja. Oscila entre 0 y 1. Un cuerpo negro perfecto tiene una emisividad de 1. Los metales pulidos a altas temperaturas pueden tener una emisividad tan baja como 0,1.

Esto supone un gran reto para la medición. Una cámara calibrada para una emisividad de 0,9 leerá cientos de grados por debajo cuando apunte a una superficie de acero pulido con una emisividad de 0,2. Los datos de emisividad de metales del NIST muestran que el hierro pulido a altas temperaturas puede tener una emisividad inferior a 0,4, mientras que las superficies oxidadas pueden superar los 0,8, una variación que afecta directamente a la precisión de la medición.

Lo que hay que buscar: Cámaras que permitan la corrección multipunto de la emisividad. Algunos sistemas avanzados permiten establecer diferentes valores de emisividad para distintas regiones de interés dentro de la misma imagen. Para obtener mediciones repetibles, aplique pintura o cinta de alta temperatura para crear puntos de referencia de emisividad conocidos en superficies metálicas.

3. Protección medioambiental y refrigeración
Los procesos de alta temperatura suelen tener lugar en entornos que son a su vez calientes, polvorientos y corrosivos. El cuerpo de la cámara puede estar a temperaturas ambiente muy por encima de los límites normales de funcionamiento.

Factor ambiental Protección necesaria
Temperatura ambiente superior a 60°C Carcasa refrigerada por aire o agua
Polvo o partículas pesadas IP66 o superior con purga de aire a presión positiva
Atmósfera corrosiva Carcasa de acero inoxidable con óptica sellada
Vibraciones (cerca de hornos) Montaje aislado de vibraciones
La propia cámara puede tolerar una temperatura ambiente de 60 °C, pero el objetivo y la carcasa suelen necesitar protección adicional. Las carcasas refrigeradas por agua soportan las condiciones más extremas. Las carcasas refrigeradas por aire con aire de purga filtrado funcionan bien en entornos polvorientos.

Aplicaciones de monitorización térmica industrial: De 800°C a 2000°C
La teoría es importante, pero las aplicaciones reales revelan lo que realmente funciona. Los dos casos siguientes muestran cómo el rango de temperatura, la selección de la banda espectral y las especificaciones de la cámara se combinan en las operaciones de metalurgia y tratamiento térmico industrial.

Caso 1: Supervisión de la temperatura en hornos rotatorios (1000°C-1700°C)
Los procesos de hornos rotatorios pueden implicar temperaturas internas de 1000°C-1700°C, mientras que la temperatura de la coraza externa suele controlarse para identificar puntos calientes anormales causados por daños o adelgazamiento del refractario. La coraza del horno y el revestimiento refractario interno requieren una vigilancia continua. Los puntos calientes en la coraza indican un fallo del refractario. Si no se detectan, el revestimiento de acero puede sobrecalentarse y deformarse, provocando costosas paradas imprevistas.

Los termopares tradicionales tienen dificultades para medir eficazmente la superficie giratoria de un horno. Las pistolas de temperatura puntual requieren un manejo manual y sólo capturan un punto cada vez. Una cámara térmica industrial de montaje fijo con un objetivo gran angular supervisa toda la superficie del horno de forma continua desde una distancia segura.

Una cámara de 640 × 512 de resolución colocada a 15 metros del horno puede detectar puntos calientes de tan sólo 4 cm. Con una NETD de 40 mK, detecta el adelgazamiento del refractario antes de que la temperatura del revestimiento aumente peligrosamente. Las alarmas de temperatura avisan a los operarios cuando alguna zona supera los umbrales de seguridad, lo que permite planificar el mantenimiento en lugar de realizar paradas de emergencia.

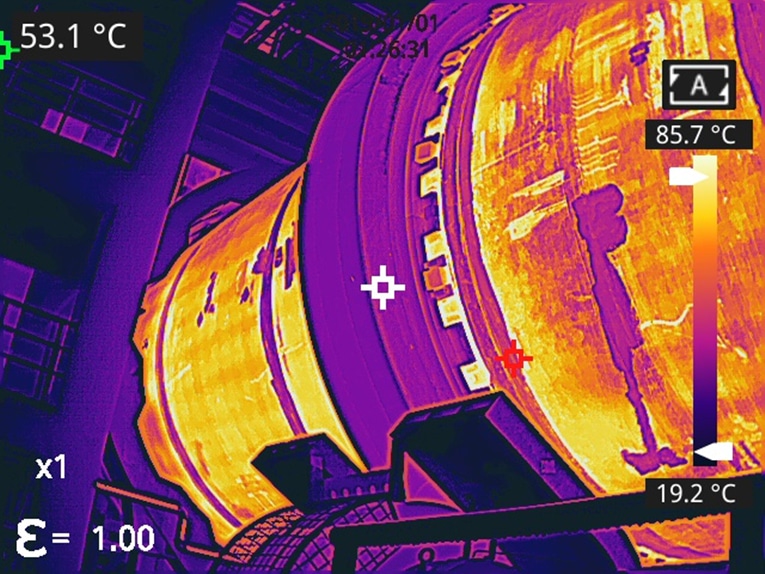

Imagen térmica de la coraza de un horno rotatorio que muestra la supervisión de la temperatura y la detección de puntos calientes para detectar el riesgo de daños en el refractario.
Caso 2: Control de calidad del proceso de temple (800°C-1000°C)
El endurecimiento por inducción calienta las piezas de acero a 800°C-1000°C antes de enfriarlas rápidamente. Si la temperatura de calentamiento es demasiado alta, la pieza se deforma, se agrieta o desarrolla una dureza incorrecta. Si es demasiado baja, la profundidad de endurecimiento no cumple las especificaciones.

La medición tradicional de la temperatura puntual no suele ofrecer una visión completa. Un solo sensor en el centro de la pieza puede no detectar el sobrecalentamiento en los bordes o en los puntos de flexión. Múltiples sensores añaden costes y siguen dejando lagunas.

Una cámara térmica de montaje fijo con vistas a la estación de temple capta toda la superficie de la pieza en tiempo real. La medición de la temperatura en varias zonas realiza un seguimiento simultáneo del centro, los bordes y las zonas de doblado. Cuando alguna zona supera el umbral establecido, la cámara emite una señal de control para detener automáticamente el calentador de inducción. Esto ayuda a reducir el riesgo de piezas desechadas y favorece una calidad de proceso más uniforme.

Los datos de temperatura se registran automáticamente, creando registros de calidad trazables para cada lote. Los ingenieros revisan las curvas de temperatura para optimizar los parámetros de calentamiento y reducir el consumo de energía.

Imagen térmica del proceso de temple de tubos huecos que muestra la supervisión de la temperatura en varias zonas durante el endurecimiento por inducción
Ambos casos comparten un patrón común: medición sin contacto, cobertura de una amplia zona, alarmas en tiempo real e integración con los sistemas de control de la planta. Estas son las características que distinguen la supervisión térmica industrial de las simples comprobaciones manuales de temperatura.

Integración: Conexión de cámaras térmicas a sus sistemas de planta
Una cámara termográfica que genera imágenes útiles pero no puede comunicarse con su sistema de control corre el riesgo de convertirse en una isla de datos. La integración determina si la supervisión de la temperatura se convierte en parte de su flujo de trabajo automatizado o sigue siendo un proceso secundario manual.

Protocolos industriales y compatibilidad
Las cámaras térmicas industriales modernas admiten protocolos estándar que se conectan directamente a la infraestructura existente:

Protocolo Propósito Uso típico
Modbus TCP Intercambio de datos con PLC y sistemas SCADA Envío de valores de temperatura a sistemas de control
ONVIF Integración de gestión de vídeo Secuencias de vídeo térmico a VMS de seguridad/vigilancia
MQTT Integración de IoT y plataformas en la nube Transmisión de datos a plataformas de análisis en la nube
La mayoría de las plantas ya utilizan Modbus TCP para la comunicación con los equipos. Una cámara termográfica con compatibilidad nativa con Modbus puede enviar las lecturas de temperatura de varias regiones de interés directamente al PLC sin necesidad de convertidores de protocolo adicionales.

Configuración de alarmas y control de procesos
El valor real de la supervisión térmica integrada proviene de la respuesta automatizada. Puede configurar la cámara para supervisar varias áreas de medición de temperatura (puntos, líneas o regiones), cada una con umbrales de alarma independientes.

Cuando un área medida supera su umbral, la cámara puede:

Emitir una señal de alarma digital al PLC
Enviar una señal de alarma o de control al PLC para una respuesta posterior del proceso basada en la lógica de control de la planta
Activar una alarma visual o acústica en el puesto del operador
Captura y almacenamiento de una imagen del evento para su posterior análisis
Esto transforma la supervisión térmica de una herramienta de observación pasiva en una parte práctica del flujo de trabajo de supervisión y alarma de la planta. En aplicaciones de temple, el PLC puede utilizar la señal de alarma para ajustar o detener el calentador antes de que la pieza se sobrecaliente. En la supervisión de hornos, ayuda a alertar a los equipos de mantenimiento de puntos calientes anómalos antes de que los daños refractarios provoquen un sobrecalentamiento más grave de la coraza.

Imagen térmica de vertido de hierro fundido que muestra temperaturas extremas superiores a 1300 °C en operaciones metalúrgicas
Las plataformas de software como Raythink TI Studio proporcionan la interfaz de configuración para las áreas de medición, las reglas de alarma, el registro de datos y la generación de informes. La cámara se encarga de la supervisión en tiempo real. El software se encarga del análisis y el mantenimiento de registros.

Conclusión: Empiece por la temperatura, luego verifique el sistema completo
La elección de la cámara termográfica adecuada para la supervisión industrial de altas temperaturas comienza con una cifra: la temperatura real de su proceso. A partir de ahí, compruebe el rango de medición calibrado, la emisividad de la superficie, la resolución del detector, el objetivo/FOV, la refrigeración del recinto y el protocolo del sistema de control.

Para aplicaciones de 800 °C-2000 °C, no confíe sólo en una especificación. Una cámara debe medir el rango de temperatura, sobrevivir al entorno del lugar, ver el objetivo con claridad y enviar datos utilizables a su PLC, SCADA o software de supervisión.

Preguntas más frecuentes
¿Cuál es la precisión de las cámaras térmicas en comparación con los termopares?
Muchas cámaras térmicas industriales especifican una precisión de ±2 °C o ±2% en condiciones de calibración definidas, pero el valor real depende del modelo de producto, el rango de medición, la configuración y la superficie del objetivo. Compruebe siempre la hoja de datos de la cámara y las condiciones de calibración.

¿Con qué frecuencia deben calibrarse las cámaras térmicas?
La mayoría de las cámaras térmicas industriales mantienen la calibración entre uno y dos años. Los entornos adversos pueden acortar este intervalo. Muchas instalaciones realizan una comprobación anual utilizando una fuente de referencia de cuerpo negro.

¿Pueden las cámaras térmicas ver a través de las llamas?
No. Las llamas son emisores de infrarrojos que bloquean la visión de los objetos que se encuentran detrás de ellas. Las cámaras suelen ver a través de los orificios de visión en ángulo o, en su lugar, supervisan la temperatura exterior de la carcasa.

Productos recomendados para la supervisión de altas temperaturas
Basado en el enfoque de banda de temperatura descrito anteriormente, aquí están los productos Raythink que se alinean con las diferentes necesidades de monitoreo térmico industrial.

Cámara Térmica de Ultra Alta Temperatura TN460U
La TN460U cubre todo el rango de temperaturas de 0°C a 2000°C utilizando un detector LWIR (7,5-14 μm) con rangos de medición duales (0-800°C y 600-2000°C). El detector VOx no refrigerado de 640 × 512 y las tres opciones de lentes proporcionan flexibilidad tanto para la validación a baja temperatura como para aplicaciones de calor extremo. Las carcasas opcionales refrigeradas por aire o por agua permiten la instalación en entornos exigentes con temperaturas ambiente de hasta 220 °C. La compatibilidad con protocolos nativos, incluidos Modbus TCP y MQTT, simplifica la integración con sistemas SCADA y PLC.

Cámara termográfica en línea para temperaturas ultra altas TN460U
Considere este modelo cuando: Su proceso abarca un amplio rango de temperaturas y prefiere una única plataforma de cámara en lugar de varios dispositivos especializados.

Si está planeando un proyecto de metalurgia, vidrio, fundición, horno o tratamiento térmico, comparta con Raythink su rango de temperatura, distancia de instalación, tamaño del objetivo, condiciones ambientales y protocolo requerido. Nuestro equipo puede ayudarle a encontrar la configuración de cámara térmica adecuada para su proceso antes de comprometerse a una instalación completa.
