ROEMHELD: Robusto sistema de sujeción rápida Flexline R para las cargas más elevadas en troqueles de prensas

{{{sourceTextContent.subTitle}}}

Sistema de configuración flexible para tiempos de preparación cortos

{{{sourceTextContent.description}}}

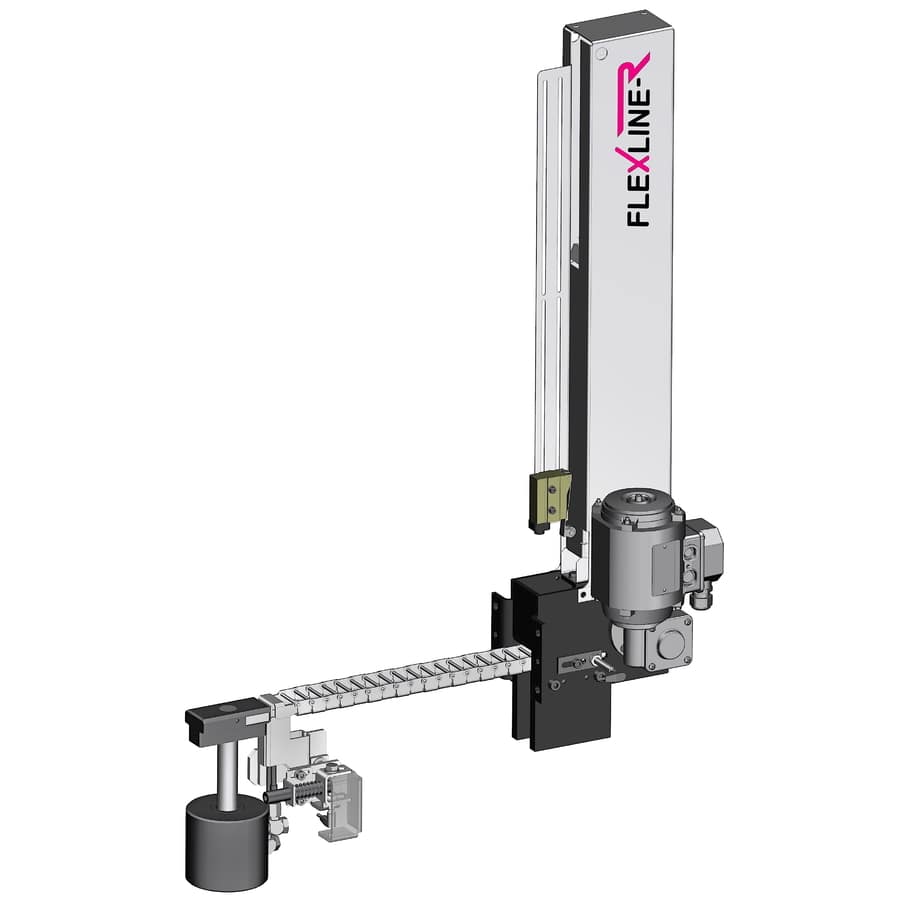

Laubach, 29 de abril de 2025. Con el nuevo sistema de sujeción rápida Flexline R, ROEMHELD amplía su cartera de productos con una solución especialmente robusta para la sujeción automática de troqueles de diferentes tamaños en el cilindro de la prensa. La sujeción se realiza mediante cilindros de pistón hueco.

El nuevo producto se basa en el sistema Flexline, que lleva años cosechando éxitos. Se ha desarrollado específicamente para cargas más elevadas y condiciones de funcionamiento exigentes. Está equipado con una cadena de tracción-empuje de acero inoxidable, topes reforzados, opciones de consulta adicionales y un funcionamiento de emergencia mejorado. Está disponible en numerosas variantes que pueden configurarse según las necesidades de cada cliente.

Flexline R es adecuada para todas las aplicaciones con cambios frecuentes de troquel, especialmente para su uso en líneas de prensas automatizadas.

Mayor capacidad de carga, tecnología de sensores fiable y funcionamiento de emergencia mejorado

El corazón del nuevo diseño es una cadena de tracción-empuje soldada de acero inoxidable. Sustituye a la versión anterior fabricada en plástico y garantiza la máxima estabilidad y durabilidad incluso en condiciones adversas. La caja de la cadena, todos los soportes y las piezas de chapa también son de acero inoxidable reforzado y están diseñados para escenarios de aplicación robustos.

El nuevo sistema también ofrece un control de posición mejorado: un sensor de campo magnético de alta precisión detecta la posición de estacionamiento, mientras que el sensor inductivo informa de la posición del elemento de sujeción en la matriz. Opcionalmente, también se puede consultar la posición final de la cadena mediante un sistema de sensores integrado en la caja de la cadena.
También son nuevos los soportes reforzados para el control de la posición, que ofrecen la máxima seguridad de funcionamiento. Un desbloqueo de emergencia en el motor de accionamiento proporciona seguridad adicional en caso de accidente. En caso necesario, el troquel puede desbloquearse manualmente.

Configuración flexible

Flexline R está disponible con dos vías de ajuste -660 y 1100 milímetros- y puede combinarse con cuatro elementos de sujeción diferentes. En función de las necesidades, se dispone de cilindros de pistón hueco de simple o doble efecto con una fuerza de sujeción de hasta 104 kW y presiones de funcionamiento de 245 ó 400 bar. El motor puede montarse a la izquierda o a la derecha. Las posiciones de sujeción también se pueden elegir libremente.

Baja altura de montaje, fácil mantenimiento

Gracias a su diseño compacto, su bajo peso y el uso de módulos de bajo mantenimiento, Flexline R está configurada para satisfacer los exigentes requisitos de las líneas de prensas modernas. Los módulos son fáciles de sustituir, lo que simplifica el mantenimiento y reduce los tiempos de inactividad. La interfaz eléctrica se realiza mediante conectores Harting con protección IP65. Opcionalmente, se puede personalizar el color y el diseño de la marca.

Funcionamiento sencillo

Con Flexline R, la cadena de empuje de accionamiento electromecánico mueve automáticamente el cilindro de pistón hueco acoplado al sistema desde la posición de estacionamiento hasta el borde de la matriz y viceversa. Al mismo tiempo, sirve de línea hidráulica y eléctrica al elemento de sujeción. Esto elimina la necesidad de un sistema de suministro de energía independiente. Se guía en la ranura en T de la máquina y es compatible con tamaños de 28 y 36 mm, así como de 1 1/16".
