Batimetría de precisión en cañones verticales con HydroBeam M4

{{{sourceTextContent.subTitle}}}

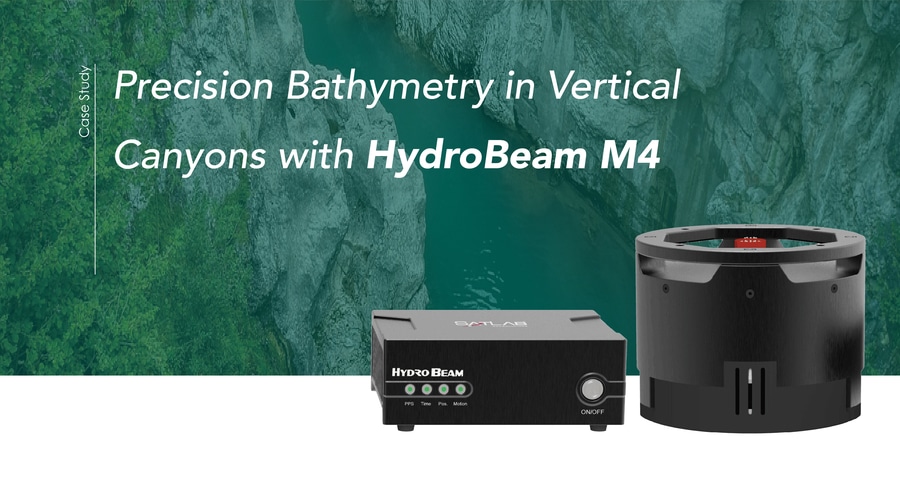

Ecosonda multihaz HydroBeam M4, diseñada específicamente para levantamientos hidrográficos de alta precisión en terrenos submarinos complejos y verticales.

{{{sourceTextContent.description}}}

Antecedentes del proyecto

Un estrecho río serpentea a través de un espectacular cañón cuyas escarpadas paredes rocosas casi verticales se elevan bruscamente a ambos lados. La profundidad del agua fluctúa de forma impredecible, desde zonas poco profundas de 1 metro hasta pozas de 20 metros, creando un paisaje submarino desafiante y dinámico. Para la central hidroeléctrica local, tener un conocimiento preciso de este terreno no es sólo una tarea técnica: es fundamental para la seguridad operativa. Las herramientas topográficas tradicionales tienen dificultades para obtener mediciones fiables a lo largo de las paredes casi verticales de un cañón, lo que deja lagunas en los datos y aumenta el riesgo.
Para superar estas dificultades, el equipo del proyecto instaló la ecosonda multihaz HydroBeam M4, diseñada específicamente para realizar levantamientos hidrográficos de alta precisión en terrenos submarinos complejos y verticales.

Desafíos bajo la superficie
La prospección de un cañón como éste presenta múltiples obstáculos:
Estrechos confines: algunos tramos del río miden menos de 20 metros de ancho.
Paredes verticales: las pendientes extremas provocan distorsiones del haz y reflexiones acústicas impredecibles.
Profundidades variables: las rápidas transiciones entre aguas poco profundas y profundas dificultan las mediciones coherentes.
Anomalías acústicas: las múltiples reflexiones entre las paredes del cañón, el lecho del río y la superficie del agua pueden producir datos ruidosos o engañosos.

Despliegue de la solución
El equipo del proyecto confió en las funciones avanzadas del HydroBeam M4 para hacer frente a estos retos:
cobertura de barrido de 150° para una adquisición de datos ampliada de las paredes laterales
1024 haces que proporcionan nubes de puntos batimétricos densas y de alta resolución
Algoritmo de terreno vertical que garantiza mediciones estables en pendientes pronunciadas y paredes verticales.
GNSS, IMU y SVS integrados que simplifican la instalación y permiten un posicionamiento y una compensación del movimiento precisos
Flujo de trabajo de adquisición de datos
1.Planificación de líneas topográficas
Líneas de levantamiento paralelas con un solapamiento ≥30% para garantizar una cobertura total
Mediciones de calibración recopiladas en puntos clave del terreno
2.Levantamiento de campo
Pequeña embarcación de prospección tripulada equipada con HydroBeam M4
Perfiles de velocidad del sonido medidos en múltiples ubicaciones para corregir las variaciones de propagación del sonido
3.Adquisición en tiempo real
El software HydroBeam Monitor ajusta automáticamente los parámetros del sistema para garantizar la estabilidad de los datos.
El software SLHydro Survey recoge los datos y los visualiza en tiempo real.
Procesamiento de datos
Software: SLHydro Survey utilizado para el posprocesamiento
Integración de datos: Mediciones GNSS, IMU y multihaz fusionadas con parámetros de calibración
Filtrado de ruido: Eliminación de puntos de profundidad anómalos o erróneos
Resultados: Nubes de puntos submarinos 3D de alta resolución, mapas de contorno y perfiles transversales adecuados para análisis de ingeniería.
El estudio del cañón demuestra que HydroBeam M4 es una solución revolucionaria para terrenos verticales difíciles. Al proporcionar batimetría de alta resolución y cobertura total con fiabilidad y precisión, permite a los ingenieros y operadores tomar decisiones con confianza, al tiempo que establece un nuevo estándar en los levantamientos hidrográficos.
Resultados del proyecto
La ecosonda multihaz HydroBeam M4 transformó con éxito un complejo estudio vertical de cañones en una operación precisa, eficiente y fiable. Además de proporcionar batimetría de alta resolución y cobertura total, permite a los ingenieros y operadores de centrales hidroeléctricas tomar decisiones informadas con confianza, redefiniendo los estándares de los levantamientos hidrográficos en entornos difíciles.
