Levantamiento de edificios complejos en una zona boscosa con SL9 SLAM RTK

{{{sourceTextContent.subTitle}}}

La densa vegetación y el terreno escarpado obstruían gravemente las señales GNSS y limitaban la línea de visión, lo que hacía poco fiable la topografía RTK tradicional. Aunque las estaciones totales ofrecen una gran precisión, la complejidad del entorno y las grandes pendientes hacían que la configuración de los instrumentos fuera poco fiable

{{{sourceTextContent.description}}}

Antecedentes del proyecto
Este proyecto consistió en el levantamiento topográfico y la documentación de la construcción de un complejo turístico en Bali. El complejo está situado en una zona densamente arbolada y el levantamiento se centró en un edificio construido pero aún no terminado. El cliente necesitaba datos de nubes de puntos de alta calidad adecuados para la verificación as-built y el modelado de interiores, que proporcionasen una base fiable para el diseño posterior, el acondicionamiento interior o la planificación de renovaciones. Además, el proyecto exigía la integración de coordenadas interiores y exteriores mediante RTK o puntos de control para garantizar una referencia espacial coherente y precisa.
Desafíos
La densa vegetación y el terreno escarpado obstruían gravemente las señales GNSS y limitaban la línea de visión, por lo que la topografía RTK tradicional no era fiable. Aunque las estaciones totales ofrecen una gran precisión, el complejo entorno y los grandes desniveles hacían que la instalación, reubicación y medición de los instrumentos fuera incómoda y llevara mucho tiempo, lo que se traducía en una baja eficiencia que no permitía cumplir los plazos del proyecto. Además, los estrictos requisitos del cliente en cuanto a la calidad de la nube de puntos (líneas de muro precisas, representación estructural clara y superficies lisas) planteaban otros retos que los métodos topográficos convencionales no podían satisfacer.
Solución
Para hacer frente a los retos de un entorno complejo y a los requisitos de nubes de puntos de alta calidad, se utilizó el sistema SL9 SLAM RTK. Al combinar el escaneado láser SLAM con el posicionamiento RTK, el SL9 capturó eficazmente datos espaciales continuos y estables, incluso en condiciones de densa vegetación y GNSS limitado. Este enfoque garantizó una calidad de nube de puntos de nivel de ingeniería al tiempo que mantenía la eficiencia operativa, proporcionando una base fiable para la documentación según construcción, el modelado de interiores y las aplicaciones posteriores de diseño o renovación.
Flujo de trabajo

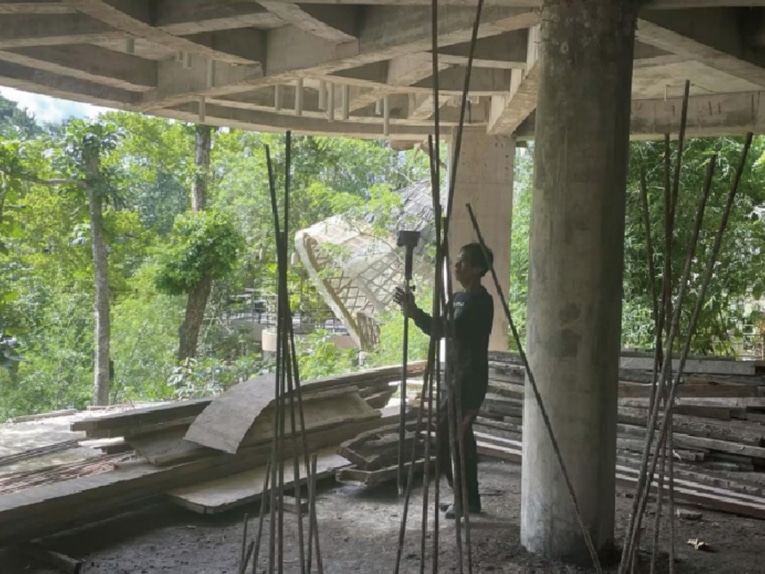

1.Despliegue rápido y escaneado con un solo toque

El SL9 SLAM RTK presenta un diseño integrado que permite a los operarios comenzar a escanear con un solo toque en la pantalla. Incluso el personal no especializado puede realizar el levantamiento de forma independiente tras una breve formación, lo que reduce los costes de mano de obra y formación.

2. Flujo de trabajo de escaneado a mapa habilitado para RTK

El sistema RTK integrado permite a los operadores escanear áreas de interés sin seguir rutas estrictas, lo que ofrece flexibilidad y eficiencia en entornos de edificios complejos.

3. Sistema de coordenadas interior-exterior unificado

Equipado con un módulo RTK de alta precisión, SL9 garantiza que los datos de interiores y exteriores estén alineados dentro de una única referencia espacial, lo que facilita una integración perfecta para fines de diseño, construcción y gestión
Resultados

1. Nubes de puntos de alta calidad

Las nubes de puntos resultantes representan claramente muros, columnas y elementos estructurales con superficies lisas y ruido mínimo, reflejando con precisión el estado de construcción del edificio.
2. Medición y cuantificación rápidas

A partir de la nube de puntos, los operadores pueden calcular rápidamente el perímetro, la superficie y el volumen del edificio, lo que facilita la inspección de la propiedad, la verificación de la construcción y la gestión de proyectos, a la vez que se minimizan las visitas repetidas a la obra.
3. Rebanado de nubes de puntos e integración CAD

Los datos pueden importarse al software SAT-LiDAR para su corte, extrayendo líneas precisas de muros y límites estructurales. La salida vectorizada se puede importar sin problemas a CAD para el dibujo, la medición y el análisis de ingeniería, completando un flujo de trabajo totalmente integrado desde la adquisición in situ hasta la documentación del proyecto.
