Fusible térmico RTS ahora también disponible con shunt

SCHURTER AG
Añadir a mis favoritos en MyDirectIndustry

{{{sourceTextContent.subTitle}}}

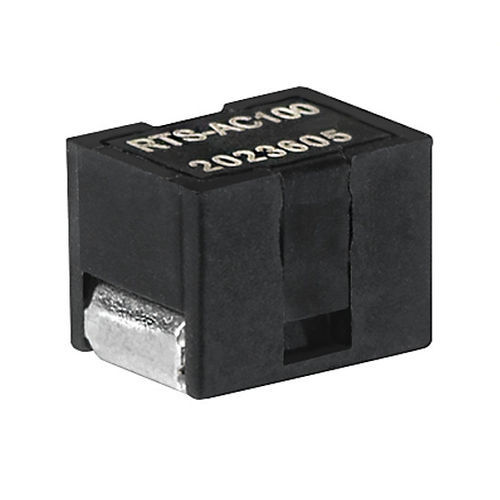

El fusible térmico SCHURTERS RTS, lanzado con éxito en 2018, obtiene una nueva variante con derivación integrada. El RTS es un dispositivo de protección contra sobretemperatura especialmente compacto para semiconductores de potencia con tecnología SMD para las más altas exigencias.

RTS son las siglas de Reflowable Thermal Switch. Fue desarrollado para proteger a los semiconductores de potencia altamente integrados contra el sobrecalentamiento. Antes de la activación mecánica, el nuevo fusible térmico se puede soldar en máquinas de soldadura por reflujo convencionales con perfiles de hasta 260 °C.

Mínimo espacio ocupado

El nuevo dispositivo de protección contra sobretemperatura tiene las mismas dimensiones mínimas y el mismo poder de corte máximo a pesar de su funcionalidad adicional de derivación. En su pequeño tamaño de 6,6 x 8,8 mm, el RTS puede manejar corrientes de funcionamiento de hasta 130 A y tensiones nominales de hasta 60 VCC.

Sensor de medición de corriente integrado (shunt)

La versión de derivación tiene una resistencia integrada con una dependencia especialmente baja de la temperatura. Esta resistencia, conocida como shunt, permite una medición precisa de la corriente y una protección adicional del circuito no térmica, por ejemplo, a través de un controlador.

Protección contra la pérdida de calor

La huida térmica se refiere al sobrecalentamiento de un semiconductor de potencia debido a un proceso de auto-refuerzo que produce calor. Una de las razones es la tendencia al aumento de la densidad de potencia y a la miniaturización de los circuitos electrónicos. El RTS protege estos semiconductores de potencia contra la fuga térmica. En tal caso, el fusible térmico interrumpe de forma fiable el circuito a una temperatura definida con precisión como dispositivo a prueba de fallos.

RTS
