Embalaje avanzado e integración heterogénea

{{{sourceTextContent.subTitle}}}

Soluciones de metrología óptica para la próxima generación de semiconductores

{{{sourceTextContent.description}}}

La industria de semiconductores avanza a un ritmo extraordinario para satisfacer la creciente demanda de mayores prestaciones, mayor eficiencia energética y diseños cada vez más compactos. A medida que el escalado convencional alcanza sus límites físicos y económicos, nuevas estrategias, como la integración heterogénea y el encapsulado avanzado, se han vuelto fundamentales. Estos enfoques están transformando el diseño de sistemas al combinar distintas funcionalidades en un único encapsulado y mejorar la interconectividad, lo que permite ofrecer soluciones potentes y miniaturizadas para las tecnologías de próxima generación.

Más Moore, más que Moore: dando forma al futuro de los semiconductores

La innovación en la industria de los semiconductores se rige cada vez más por dos paradigmas complementarios: "Más Moore" y "Más que Moore"

La vía "Más Moore" continúa la búsqueda del escalado de transistores en línea con la Ley de Moore, que predice una duplicación de los transistores en un chip aproximadamente cada dos años, aumentando tanto el rendimiento como la eficiencia. Sin embargo, a medida que los transistores se reducen a dimensiones cada vez más pequeñas, este enfoque se enfrenta a crecientes obstáculos técnicos y económicos. Aun así, la optimización sigue siendo vital, sobre todo en campos como la informática de alto rendimiento y la inteligencia artificial, donde es esencial maximizar la potencia de cálculo.

El paradigma "Más que Moore", por su parte, hace hincapié en la diversificación funcional más que en el escalado. Combina tecnologías como sensores, módulos de radiofrecuencia, fotónica y electrónica de potencia en un solo paquete, lo que permite soluciones adaptadas a aplicaciones específicas. Esto es posible gracias a la integración heterogénea, un proceso que combina diferentes tipos de chips con funciones variadas en un único sistema. El auge de la Internet de los objetos, la movilidad autónoma y la atención sanitaria personalizada siguen impulsando esta tendencia, que exige soluciones compactas y multifuncionales que superen los límites del escalado tradicional.

Juntos, los paradigmas "Más Moore" y "Más que Moore" impulsan la evolución continua de la tecnología de semiconductores, incluso cuando el ritmo de la Ley de Moore se ralentiza. Ambos se basan en gran medida en el empaquetado avanzado, un conjunto de métodos de fabricación que mejoran el ensamblaje y la interconexión de los chips para ofrecer un mayor rendimiento, un mejor control térmico y una huella reducida.

Soluciones como el sistema en paquete (SiP) y la integración 2,5D/3D son fundamentales para este progreso.
La integración heterogénea y el envasado avanzado son cruciales para la próxima generación de semiconductores, ya que permiten la coexistencia de diversos materiales, tecnologías y funciones en sistemas compactos y eficientes. Estas innovaciones apoyan los avances en computación de alto rendimiento, IoT, comunicaciones 5G, electrónica automotriz y fotónica, satisfaciendo la necesidad de mayor ancho de banda, mayor eficiencia energética y miniaturización. Cada enfoque de integración, desde las arquitecturas 2,5D y 3D hasta la óptica en coempaquetado y las placas de circuito impreso avanzadas, presenta retos metrológicos únicos que requieren herramientas de medición precisas y de alta resolución para garantizar el rendimiento y la fiabilidad.

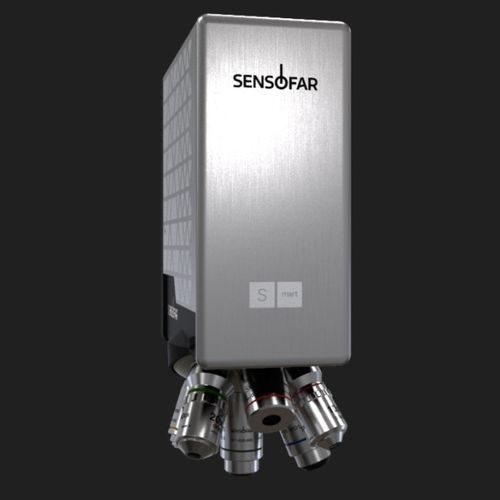

Los perfilómetros ópticos 3D de Sensofar responden a estas necesidades con la precisión, repetibilidad y automatización necesarias para el embalaje avanzado y la integración heterogénea. Combinando las técnicas de interferometría, confocal y variación de enfoque líderes del sector, proporcionan mediciones 3D de alta resolución y sin contacto que son fundamentales para la inspección a nivel de oblea, el análisis de interfaces de unión, el perfilado de profundidad de TSV y la caracterización de interconexiones. Con análisis automatizados e integración de SDK, estos sistemas mejoran la productividad y permiten a los fabricantes mantener el control de los procesos, mejorar el rendimiento y acelerar la innovación.

A medida que avance la tecnología de semiconductores, la metrología 3D seguirá siendo una piedra angular de la optimización de procesos y la garantía de calidad. Al proporcionar soluciones de medición de vanguardia, Sensofar dota a los fabricantes de las herramientas necesarias para mejorar aún más el rendimiento de los semiconductores, lo que permite la creación de dispositivos más rápidos, más pequeños y más eficientes energéticamente para el futuro.
