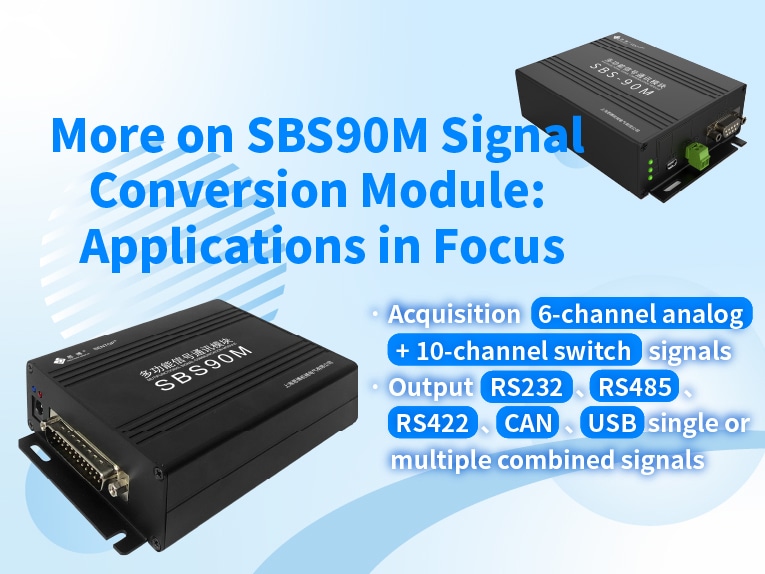

Más información sobre el módulo de conversión de señales SBS90M: Aplicaciones en primer plano

{{{sourceTextContent.subTitle}}}

6 canales analógicos + 10 canales de entrada de señal de conmutación y salida de bus siganl

{{{sourceTextContent.description}}}

Más información sobre el módulo de conversión de señales SBS90M: Aplicaciones en primer plano

En pocas palabras: El módulo de conversión de señales SBS90M de Shanghai Sibo integra la adquisición (entradas analógicas de 6 canales + entradas de conmutación de 10 canales) y la comunicación de bus (RS232, RS485, RS422, Modbus, USB FS HID, CAN2.0A/B, CANopen) en un robusto dispositivo de calidad industrial.
Diseñado por expertos para la "adquisición" y la "lectura", gestiona eficazmente entradas multiseñal de sensores analógicos (señales analógicas + de interruptor) y entradas analógicas multieje (0-5V) + entradas de botón (TTL) de productos de joystick. A continuación, el módulo las convierte de forma flexible en señales de interfaz de bus simples o múltiples, admitiendo una variedad de protocolos para satisfacer diversos requisitos de salida industriales.

01 Parámetros generales
1. Especificaciones
(1) Fuente de alimentación:
Tensión: 9~30VDC
Corriente: 300mA
Puerto DC2.5
(2) Dimensiones:
133x90x36mm (largo×ancho×alto)
(3) Entradas:
Señales analógicas: 6 ch，0~5V
Señales de conmutación: 10 canales, TTL
Puertos DB25
(4) Salidas:
Salida única: 232、485、422、USB、CAN
Salida doble: 232+485、232+422、485+485、485+USB、485+CAN
Triple salida: 232+485+USB、232+485+CAN
Puerto : Varios tipos
(5) Protocolo de comunicación:
232/485/422：SENTOP、MODBUS、Personalizado
USB FS: HID、Personalizado
CAN2.0B: CANBUS、CANopen、Personalizado

2. Puerto de entrada
Pin: Señal
1: 5Vout
2: Salida de 3,3 V
3: Salida de 2,5 V
4: AD1
5: AD2
6: AD3
7: AD4
8: AD5
9: AD6
10: GND
11: GND
12: GND
13: GND
14: Salida 5V
15: 3.3Vout
16: SW1
17: SW2
18: SW3
19: SW4
20: SW5
21: SW6
22: SW7
23: SW8
24: SW9
25: SW10

3. Diagrama de señales de entrada
(1) 0~5V Entradas de señal analógica A
Tipo de señales: tipo 5V tales como señales de potenciómetros/potenciómetros/sensores sin contacto y otras señales analógicas (0~5V señales de temperatura, presión, nivel de líquido/flujo)
Tensión de trabajo: 5V
Señal de entrada: entrada 0~5V a SBS90M
Alimentación: por módulo SBS90M

(2) Entradas de señal analógica 0~5V B
Tipo de señales: tipo de señal externa autoalimentada como señales de sensor, señales de potenciómetro sin contacto, otras señales analógicas (0~5V temperatura, presión, señales de nivel de líquido/flujo)
Tensión de trabajo: VCC
Señal de entrada: entrada 0~5V a SBS90M
Alimentación: autoalimentado externamente

(3) Entradas de señal de conmutación TTL A
Señales: nivel eléctrico TTL de 5V (1=cerrado, 0=abierto)
Tipo: Contacto seco (alimentación por módulo SBS90M)

(4) Entradas de señal de conmutación TTL B
Señales: nivel eléctrico TTL de 5 V (1=cerrado, 0=abierto)
Tipo: nivel eléctrico (alimentación por módulo SBS90M o autoalimentación externa)

4. Puerto de salida:
DB9/RJ45/Mini USB, y otras opciones de interfaz (contacte con Shanghai Sibo para más detalles).

02 Escenarios de aplicación
Aplicación 1: Adquisición de señales analógicas DCS (transmisión digital remota de señales analógicas)
Características: Permite la adquisición distribuida de señales y la transmisión digital basada en bus para DCS
Lo que resuelve problemas como el cableado excesivo para señales analógicas de larga distancia, el cableado complejo, la atenuación de la señal, la susceptibilidad a las interferencias, los elevados costes de instalación y mantenimiento y la baja fiabilidad.

Aplicación 2: Adquisición de señales de posición y botones de joystick multieje
Características: Recoge señales analógicas multieje y entradas multiinterruptor de cajas/unidades de control remoto, con transmisión remota basada en bus
Compatible directamente con joysticks multieje (hasta 6 ejes) o cajas de control, consolas de reposabrazos y cajas de control remoto, con adquisición centralizada seguida de carga de datos basada en bus.

Aplicación 3: Aplicaciones de señal de salida múltiple
Características: Gestión remota de datos, adquisición/control local y monitorización local de datos
Lo que resuelve las necesidades de compartir datos en varias ubicaciones y de monitorización local
Ejemplo de configuración:
1、RS485 Modbus (remoto) + RS232 (local)
2、RS485 Modbus (remoto) + CANopen (control local) + monitorización HMI

Aplicación 4: Compartición de datos de doble red
Funciones: Permite compartir datos directamente a través de redes duales (por ejemplo, CANopen + Modbus) sin convertidores adicionales
Lo que resuelve la necesidad de compartir datos sin fisuras entre las redes CAN y 485

03 Sibo: Dedicado a su éxito
Además del módulo de conversión de señales SBS90M presentado aquí, también ofrecemos módulos de conversión de señales de corriente/tensión y módulos de conversión de señales aisladas/no aisladas. También ofrecemos soluciones personalizadas adaptadas a sus escenarios de aplicación específicos. En Sibo, seguimos comprometidos con la innovación tecnológica, ayudando a los clientes a superar los cuellos de botella en la transmisión de señales y a conseguir una conectividad de señales más inteligente y eficiente
