¿Cuál es el principio de funcionamiento de un triturador de mandíbulas?

¿Cuál es el principio de funcionamiento de un triturador de mandíbulas?

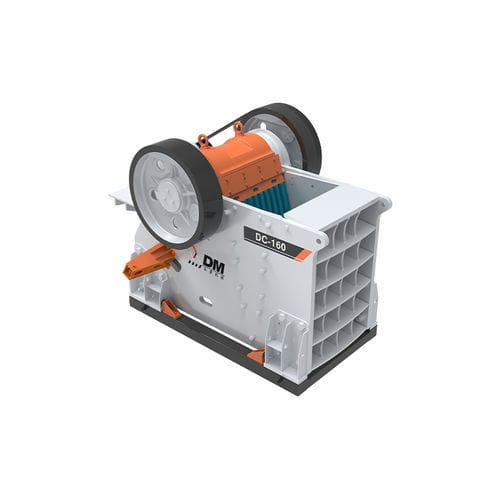

El triturador de mandíbulas (Jaw Crusher), como equipo de trituración primaria esencial en los campos de la arenisca y grava, minería y tratamiento de residuos de construcción, tiene como principio central la extrusión oscilante, simulando el movimiento de mordedura de las dos mandíbulas de un animal para triturar materiales. Como empresa de alta tecnología global en equipos de trituración, Shanghai Dongmeng integra tecnologías internacionales avanzadas en sus trituradores de mandíbulas, con un principio claro, rendimiento estable y adaptabilidad para la trituración primaria y secundaria de diversos materiales duros y altamente abrasivos en todo el mundo.

I. Estructura central: componentes básicos de la operación de trituración

Los trituradores de mandíbulas de Shanghai Dongmeng (incluyendo la serie PE/PEW versión europea) constan de componentes clave que garantizan la implementación estable del principio:

Placa de mandíbula fija: Fija verticalmente al bastidor, proporciona una superficie de soporte estática para la trituración.

Placa de mandíbula móvil: Dispuesta en ángulo, forma una cámara de trituración en V con la mandíbula fija (diseño de cavidad profunda optimizado por Dongmeng), con la parte superior grande y la inferior pequeña.

Eje excéntrico: Componente de transmisión central, conectado al polea y volante, impulsa la mandíbula móvil a realizar movimiento periódico.

Palanca de oscilación (placa de palanca): Transmite potencia, apoya la mandíbula móvil y tiene también la función de seguro contra sobrecarga del equipo.

Barra de tracción y resorte: Realizan la reposición de la mandíbula móvil, garantizando el funcionamiento cíclico continuo.
Bastidor, rodamientos y dispositivo de ajuste: Apoyan el equipo completo, garantizan el funcionamiento estable y regulan la granulometría del material de descarga.

II. Principio de funcionamiento: trituración y descarga en ciclo periódico

Durante el funcionamiento, el motor impulsa la rotación del polea y el eje excéntrico a través de una correa, 带动 la mandíbula móvil a realizar un movimiento alternativo de acercamiento y alejamiento periódico de la mandíbula fija. El proceso completo se divide en dos carreras principales:

1. Carrera de trituración (carrera de trabajo)

La rotación del eje excéntrico eleva la mandíbula móvil, aumenta el ángulo entre la palanca de oscilación y la mandíbula móvil, y empuja la mandíbula móvil hacia la mandíbula fija rápidamente. Los materiales grandes (minerales, hormigón, rocas, etc.) que entran en la cámara de trituración son triturados rápidamente en piezas pequeñas entre las dos placas de mandíbula, sujetos simultáneamente a fuerzas múltiples como extrusión, fractura, doblaje y frotamiento. Los trituradores de mandíbulas de Shanghai Dongmeng adoptan un diseño de eje excéntrico pesado y alta velocidad, con mayor frecuencia de trituración y mayor capacidad de procesamiento.

2. Carrera de descarga (carrera vacía)

El eje excéntrico continúa rotando, la mandíbula móvil desciende, el ángulo de la palanca de oscilación se reduce, y la barra de tracción y el resorte jalan la mandíbula móvil para alejarse rápidamente de la mandíbula fija. Los materiales triturados se descargan automáticamente desde la boca de descarga en la parte inferior de la cámara de trituración por acción de la gravedad.

El eje excéntrico sigue rotando continuamente, y la mandíbula móvil realiza un movimiento cíclico repetitivo, logrando un funcionamiento estable de alimentación continua, trituración continua y descarga continua, completando el procesamiento de trituración primaria/secundaria de materiales grandes.

III. Triturador de mandíbulas de Shanghai Dongmeng: optimización del principio y ventajas globales

Basado en el principio fundamental, Shanghai Dongmeng ha logrado una actualización tecnológica para adaptarse a las necesidades de los clientes globales:

Diseño de cámara de trituración en V de profundidad: Cámara de trituración más profunda, boca de alimentación más grande, mayor relación de trituración única y capacidad de procesamiento aumentada en más del 30%.

Conjunto de mandíbula móvil de acero fundido pesado: Eje excéntrico forjado y rodamientos de carga pesada, resistentes a impactos y con alta estabilidad, adaptables a escenarios de trabajo de alta carga en todo el mundo.

Tecnología de ajuste hidráulico de hueco: Ajusta rápidamente la granulometría de la boca de descarga, reduce el tiempo de parada y el funcionamiento es más seguro y eficiente.

Cierre laberíntico: Evita la contaminación de los rodamientos por polvo, reduce la tasa de fallos y se adapta a condiciones de trabajo adversas en todo el mundo.

Ahorro de energía y bajo ruido: Estructura optimizada, funcionamiento estable, consumo de energía reducido en un 15% y conformidad con estándares ambientales globales.

IV. Escenarios de aplicación globales

Los trituradores de mandíbulas de Shanghai Dongmeng, basándose en las ventajas de su principio central, se utilizan ampliamente en campos como minería, metalurgia, materiales de construcción, carreteras y puentes, tratamiento de residuos de construcción en todo el mundo. Pueden triturar diversos materiales con resistencia a la compresión ≤ 350MPa, siendo el equipo preferido de los clientes globales para la etapa de trituración primaria.Sitio web oficial: https://es.dongmeng-global.com/stationary_crushers/
