Interfaces hombre-máquina y paneles de control industriales

{{{sourceTextContent.subTitle}}}

Interfaces hombre-máquina y paneles de control industriales

{{{sourceTextContent.description}}}

En las operaciones de las fábricas modernas, las interfaces hombre-máquina (HMI) y los paneles de control industriales son mucho más que simples dispositivos para mostrar información o introducir datos. Son componentes estratégicos fundamentales para garantizar la fiabilidad de los activos de fabricación, mejorar la eficacia general de los equipos (OEE) y reducir los errores humanos de alto riesgo.

La importancia de los HMI industriales radica en su durabilidad industrial, su ingeniería de factores humanos profundamente optimizada y su papel como centros de información esenciales en las estrategias de automatización industrial y digitalización (Industria 4.0).

Este informe ofrece un análisis en profundidad del valor clave de los HMI a la hora de garantizar la continuidad operativa, mejorar la eficiencia y servir de base para la futura arquitectura de las fábricas. Para los directivos de fábricas que buscan la modernización y la excelencia operativa, la evaluación de los HMI debe basarse en una visión estratégica del coste total de propiedad (TCO). Deben dar prioridad a las plataformas integradas con durabilidad superior, navegación simplificada y potentes capacidades de diagnóstico en tiempo real.

I. Funciones críticas y posicionamiento estratégico de los HMI industriales
1. Papel de los HMI en el bucle de control de la producción
Los HMI industriales modernos, en particular las pantallas táctiles industriales, ocupan una posición central e integrada en los sistemas de automatización de fábricas. Su principal ventaja es la capacidad de actuar como dispositivos de entrada y salida. Esto sustituye a las tradicionales pantallas, teclados y ratones independientes, proporcionando una interfaz operativa racionalizada y potente.

Esta integración no sólo ahorra un valioso espacio en el puesto de trabajo, sino que también mejora la facilidad y rapidez operativas. A medida que aumenta la automatización industrial, las HMI son herramientas clave para cuantificar, seguir y regular procesos industriales complejos. Proporcionan a los operarios un control intuitivo de sistemas complejos y permiten el uso de nuevas tecnologías. El objetivo final es aumentar enormemente la eficiencia y la productividad de la producción. La capacidad multitarea de los HMI ha cambiado significativamente la informática industrial, de forma similar a cómo las interfaces fáciles de usar aceleran los procesos en otros sectores.

2. Pasarela de información del operario al responsable de la toma de decisiones
La información en tiempo real que proporcionan los HMI es crucial para mejorar la agilidad y flexibilidad de las fábricas. Con información instantánea sobre el estado de los equipos y los datos de producción, los equipos operativos pueden responder rápidamente a las cambiantes demandas del mercado o ajustar los planes de producción basándose en datos en tiempo real. Esto permite a las fábricas utilizar estrategias de control adaptables y modelos avanzados de control de procesos, maximizando el valor de los activos de equipos.

Además, los HMI tienen un profundo impacto en la reducción del riesgo de los proyectos y de los costes operativos al proporcionar una plataforma universal a nivel de fábrica y herramientas operativas simplificadas. Una plataforma HMI estandarizada mejora la transferencia de conocimientos, reduce el tiempo y los recursos necesarios para la formación de los operarios y ayuda a reducir el inventario de piezas de repuesto, controlando así los costes generales.

Los sistemas de automatización son cada vez más complejos. Los operarios necesitan gestionarlos a través de una interfaz centralizada. Por lo tanto, si el diseño de la HMI es defectuoso o su fiabilidad es baja, se convierte inmediatamente en un cuello de botella para el rendimiento y la fiabilidad de todo el sistema de automatización. La posición estratégica de la HMI se eleva así. Ya no es una simple interfaz periférica, sino un punto de control clave que determina directamente el rendimiento real de unos dispositivos de automatización caros y complejos.

II. Ingeniería de factores humanos: Reducción de errores y mejora de la seguridad
1. Análisis de fallos de sistemas de alto riesgo causados por un diseño deficiente de la HMI
En el análisis de los fallos de sistemas complejos, el error humano sigue siendo el factor más complejo y difícil de comprender. Las investigaciones demuestran que el error humano causa entre el 60% y el 80% de los fallos de sistemas complejos, y puede llegar hasta el 96% en sistemas más sencillos. Los grandes accidentes históricos subrayan profundamente la necesidad de comprender los mecanismos que conducen a las catástrofes y el impacto de la intervención humana a la hora de diseñar sistemas complejos hombre-máquina.

Muchos factores afectan a la fiabilidad del operador. Los errores cognitivos, la complejidad del sistema, la carga de trabajo y la calidad de la propia HMI influyen significativamente. Por tanto, la calidad del diseño de la HMI determina directamente la capacidad de un operario para tomar decisiones correctas bajo presión o en condiciones anormales, lo que a su vez afecta a la seguridad de todo el sistema de producción.

2. Principios básicos del diseño de interfaces industriales
Para minimizar la probabilidad de error humano, el diseño de la HMI industrial debe seguir estrictamente los principios de la ingeniería de factores humanos:

Intuitividad y baja carga cognitiva: Una interfaz de usuario excelente debe ser muy intuitiva. Esto significa que todos los elementos de información y control deben estar donde los usuarios los esperan, utilizando patrones familiares y una estructura visual clara. En entornos industriales, el uso de gráficos estandarizados y diseños intuitivos para evitar interpretaciones innecesarias ayuda a reducir la carga cognitiva del operador. Se trata de un requisito básico para mejorar la fiabilidad operativa.
Control del usuario y gestión de excepciones: La HMI debe diseñarse para que los usuarios se sientan cómodos y tengan sensación de control sobre el proceso de operación. Los operarios necesitan funciones de navegación sencillas para gestionar eficazmente diversas situaciones anómalas. Por ejemplo, permitir a los usuarios deshacer acciones fácilmente o utilizar "senderos de migas de pan" reduce las consecuencias negativas de los errores.
Retroalimentación y mitigación de errores: La clave es la comunicación entre el sistema y el operador. La HMI debe proporcionar información inmediata y clara, informando al usuario de que una acción está en curso. Y lo que es más importante, cuando un sistema falla o una operación es incorrecta, la HMI debe proporcionar mensajes de error o comentarios instantáneos, informativos y constructivos. Esto guía al usuario hacia la siguiente acción correctiva, minimizando la frustración y confusión del operador.
Dado que los fallos de alto riesgo de los sistemas se deben principalmente a errores humanos, y que estos errores están directamente relacionados con una elevada carga cognitiva y la complejidad del sistema, una HMI bien diseñada utiliza gráficos intuitivos y comentarios claros para reducir eficazmente la carga de trabajo del operador y mejorar la fiabilidad operativa. Por tanto, un buen diseño de HMI no es sólo una herramienta de eficiencia. Es una parte esencial de la estrategia de "defensa en profundidad" del sistema de seguridad de la fábrica, que protege eficazmente los activos de fabricación de los errores operativos.

III. La necesidad de hardware de calidad industrial: Fiabilidad y adaptabilidad
1. Duros retos industriales y requisitos de durabilidad
A diferencia de las pantallas de consumo para hogares y oficinas, las HMI industriales deben satisfacer las demandas de los entornos industriales más exigentes. Las fábricas suelen tener temperaturas extremas, mucha humedad, vibraciones y golpes. Las pantallas táctiles industriales necesitan un diseño robusto para resistir impactos y vibraciones elevados.

Además, las HMI industriales deben tener una gran resistencia a los contaminantes. Están diseñadas para resistir contaminantes industriales comunes como suciedad, aceite, grasa y derrames de líquidos y alimentos. Esto se consigue utilizando una carcasa de cristal robusta y sellada para proteger las sensibles capas mecánicas internas. Este enfoque en la durabilidad garantiza una transferencia de información fiable y mantiene el funcionamiento del sistema incluso en condiciones duras o potencialmente peligrosas. Esto es vital para el éxito de las tareas críticas.

IV. Comparación y selección de tecnologías de pantallas táctiles industriales
El aumento de la demanda de automatización industrial ha impulsado la adopción de la tecnología de pantalla táctil, en sustitución de los teclados tradicionales y los dispositivos señaladores, que son menos fiables en entornos difíciles. Las distintas tecnologías de pantalla táctil presentan diversos puntos fuertes y débiles para las aplicaciones industriales:

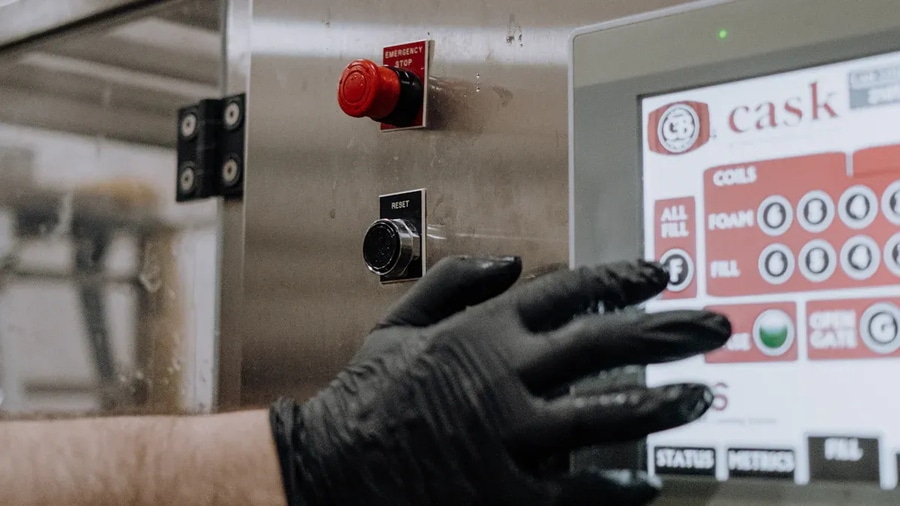

La tecnología capacitiva proyectada (PCAP) es la preferida para los HMI industriales modernos. Suele incrustar chips IC y películas de electrodos transparentes en un panel de cristal, lo que proporciona una excelente claridad de imagen y una gran resistencia a los contaminantes superficiales. Sus principales características son la alta sensibilidad y la funcionalidad multitáctil. Y lo que es más importante, la tecnología PCAP supera la limitación de las pantallas capacitivas tradicionales, que no pueden utilizarse con guantes. Su alta sensibilidad permite a los operarios trabajar con guantes en entornos húmedos o sucios.

La tecnología capacitiva de superficie no admite el uso con guantes y requiere un lápiz especial. Tiene una buena durabilidad y una gran claridad de imagen, pero no admite la función multitáctil.

La tecnología resistiva admite el uso de guantes (se activa por presión) pero tiene poca resistencia a los arañazos. Tolera el polvo, el agua y la grasa, pero es poco visible a la luz del sol y no es multitáctil.

La tecnología de ondas acústicas superficiales (SAW) no funciona con objetos duros y es la más resistente a los daños. Sin embargo, requiere una superficie limpia y es sensible al agua. Ofrece una gran claridad de imagen, pero no es multitáctil.

La tecnología de infrarrojos (IR) permite el uso con guantes y no es sensible a los toques superficiales. Pero es sensible a la grasa y el polvo. Ofrece la mejor calidad de imagen pero no es compatible con multitáctil.

Aunque el coste inicial de adquisición de las pantallas industriales suele ser superior al de los productos de consumo, están diseñadas específicamente para ofrecer una gran durabilidad y resistencia a los golpes y la contaminación. Esto reduce la necesidad de sustituirlas y repararlas con frecuencia debido a factores ambientales. Esta durabilidad y fiabilidad a largo plazo en tareas críticas evita eficazmente costosos tiempos de inactividad catastróficos. Por lo tanto, a largo plazo, los HMI industriales demuestran una mayor rentabilidad al reducir el coste total de propiedad.

V. Ventajas operativas y justificación del rendimiento de la inversión
1. Ahorro de costes gracias a una mayor eficiencia
La tecnología de pantalla táctil industrial mejora significativamente la productividad del operario al proporcionar una tecnología fácil de usar e interfaces intuitivas. Los trabajadores pueden ofrecer resultados más rápidos y precisos, incluso en condiciones difíciles. El diseño integrado y aerodinámico de las HMI ahorra un valioso espacio en la consola y ayuda a mantener ordenados los puestos de trabajo. Gracias a los resistentes paneles de cristal y a los diseños de marco abierto, estos dispositivos son fáciles de limpiar y mantener, lo que los hace ideales para entornos industriales difíciles que requieren un funcionamiento frecuente.

2. Impacto de la modernización del sistema en el mantenimiento y el diagnóstico
Las actualizaciones de HMI suelen ser una parte clave de los proyectos de modernización de los sistemas de control de las fábricas. Por ejemplo, un fabricante de productos lácteos se enfrentaba a la amenaza constante de tiempos de inactividad debidos al software de visualización RSView32 obsoleto y a PLC obsoletos. Emprendieron una actualización completa de la automatización. Al pasar a una plataforma moderna, la fábrica recuperó la fiabilidad operativa.

La moderna plataforma mejoró significativamente los procedimientos de mantenimiento y la eficacia en la resolución de problemas. El nuevo entorno de ingeniería integrado y la plataforma admiten diagnósticos avanzados y capacidades de supervisión en tiempo real. Esto simplifica enormemente los procesos de mantenimiento y acorta el tiempo medio de reparación (MTTR). Además, el uso de una plataforma universal a nivel de fábrica y de funciones de seguridad avanzadas protege la inversión en automatización y la propiedad intelectual de la instalación. También evita cambios no autorizados en el sistema, salvaguardando las operaciones futuras.

Desde una perspectiva estratégica, la modernización de la HMI es una protección eficaz contra el "riesgo de la tecnología heredada" Muchas fábricas siguen dependiendo de sistemas obsoletos sin soporte del fabricante, lo que provoca la escasez de piezas de repuesto y la vulnerabilidad de la producción. Actualizar la HMI y el software de visualización suele ser el primer paso de una iniciativa de modernización integral. El retorno de la inversión no sólo se obtiene con pequeños aumentos de eficiencia, sino, lo que es más importante, eliminando el riesgo de paradas catastróficas debidas a la obsolescencia tecnológica.

VI. Contribución indirecta de la HMI a la eficacia global de los equipos
Los HMI mejoran de forma indirecta pero poderosa la OEE de una fábrica apoyando varias dimensiones operativas clave.

En seguridad, los HMI ayudan a reducir las tasas de error operativo, evitando consecuencias catastróficas, protegiendo los activos de fabricación y alineándose con la estrategia de "defensa en profundidad". Esto es especialmente importante si se tiene en cuenta el importante papel que desempeña el error humano en los fallos del sistema.

En Disponibilidad, la fiabilidad y durabilidad del hardware de calidad industrial reducen el tiempo de inactividad causado por factores ambientales y garantizan una larga vida funcional. Los componentes industriales pueden soportar temperaturas extremas, vibraciones, aceite y golpes.

En cuanto al mantenimiento, las funciones mejoradas de diagnóstico y supervisión en tiempo real acortan el MTTR y mejoran la eficacia de la resolución de problemas. Las plataformas modernas ofrecen funciones avanzadas de diagnóstico y supervisión en tiempo real.

En Eficiencia/Productividad, la entrada simplificada y la integración de procesos aceleran los flujos de trabajo y mejoran la precisión y la velocidad de entrega de resultados. Esto se consigue mediante dispositivos de entrada/salida integrados y una tecnología fácil de usar que permite un funcionamiento a alta velocidad.

VII. Tendencias futuras de los HMI industriales: Conectividad y experiencia mejorada
1. Arquitectura de HMI distribuida en la Industria 4.0
En el contexto de la Industria 4.0, la arquitectura HMI está experimentando un cambio fundamental. Los paneles de control centralizados tradicionales están evolucionando hacia sistemas distribuidos, más centrados en el ser humano. El núcleo de esta nueva arquitectura es la compatibilidad con la conectividad inalámbrica y los dispositivos portátiles. Esto permite que cada empleado de la fábrica tenga su propia HMI, conectada de forma inalámbrica a los distintos activos que controla. Este modelo de control distribuido mejora enormemente la velocidad de respuesta operativa y la flexibilidad.

2. HMI móviles y supervisión remota
La colaboración entre humanos y robots a través de dispositivos portátiles es un rasgo distintivo de la nueva era. Los HMI móviles dan a los operarios mayor libertad dentro de la fábrica, permitiéndoles realizar operaciones y supervisiones en tiempo real en la ubicación real de los equipos y procesos. Además, la capacidad de los HMI móviles de personalizarse para aplicaciones industriales específicas y adaptarse a diversas situaciones mejora aún más la comodidad operativa y el alto rendimiento.

3. Aplicación de la realidad aumentada a las operaciones industriales
La tecnología de realidad aumentada tiene un potencial transformador en el campo de las HMI industriales. La RA permite a ingenieros y técnicos acceder al análisis de datos y al estado del sistema en tiempo real mediante superposiciones visuales mientras están in situ. Esto significa que el personal puede completar complejas tareas de instalación, funcionamiento, solución de problemas o reparación de sistemas mecánicos sin necesidad de desplazarse largas distancias. La aplicación de la tecnología de RA reduce significativamente los costes relacionados con el mantenimiento, el tiempo y los gastos del ciclo de vida del producto. Se espera que en el futuro surjan tecnologías de RA más avanzadas.

Las HMI del futuro están pasando de ser meras "herramientas de control" a "sistemas de orientación", democratizando el conocimiento. Las HMI tradicionales requerían altos niveles de formación y experiencia operativa, lo que dificultaba la rápida transferencia de conocimientos de los trabajadores cualificados. Las HMI móviles y la tecnología de realidad aumentada proporcionan a los técnicos menos experimentados una "orientación de nivel experto" in situ a través de datos en tiempo real y superposiciones visuales. Esta tendencia de desarrollo "integra" eficazmente los conocimientos operativos en la interfaz, reduce la dependencia de capital humano altamente especializado y mejora significativamente la eficacia de la formación y la precisión operativa de los nuevos empleados.

VIII. Conclusión y recomendaciones de aplicación
La importancia de las interfaces hombre-máquina industriales y los paneles de control en el funcionamiento de la maquinaria de las fábricas se refleja en su triple valor estratégico: En primer lugar, como acelerador de la eficiencia operativa, permitiendo procesos de alta velocidad y alto rendimiento mediante funciones integradas de entrada/salida y un diseño fácil de usar. En segundo lugar, como guardián de la seguridad del sistema, reduciendo los errores humanos mediante estrictos principios de ingeniería de factores humanos y protegiendo los sistemas de alto riesgo. En tercer lugar, como tecnología facilitadora esencial para la estrategia de la Industria 4.0, sienta las bases de las operaciones de las fábricas del futuro al admitir el control distribuido, la conectividad móvil y las aplicaciones de realidad aumentada.

Para aprovechar plenamente el valor de las HMI, se recomienda que los equipos de gestión e ingeniería de las fábricas consideren las siguientes estrategias de implementación:

En la evaluación de prioridades de hardware, centrar la inversión en las HMI que necesitan trabajar de forma continua en condiciones ambientales extremas para maximizar la fiabilidad y una larga vida funcional.
En la selección de la ruta tecnológica, dados los requisitos de funcionamiento con guantes y durabilidad en entornos industriales, dar prioridad a la tecnología de pantalla táctil capacitiva proyectada por su alta sensibilidad, compatibilidad multitáctil y gran resistencia a los contaminantes.
En la estrategia de diseño de factores humanos, aplique principios de diseño basados en la ingeniería de factores humanos. Garantice interfaces intuitivas, proporcione información clara y aplique mecanismos sólidos de gestión de errores. De este modo se minimiza la probabilidad de error humano y se trata la HMI como una herramienta para reducir el riesgo operativo.
En la planificación de arquitecturas orientadas al futuro, planifique e implante plataformas HMI compatibles con conectividad inalámbrica, funcionamiento móvil y aplicaciones AR. Esto sienta una base sólida para el control distribuido y el mantenimiento remoto de la era de la Industria 4.0, más flexible, eficiente e integrada en el conocimiento.
