Principio de funcionamiento de un retén de aceite de motor

{{{sourceTextContent.subTitle}}}

Principio de funcionamiento de un retén de aceite de motor: Un mecanismo de sellado colaborativo de precisión

{{{sourceTextContent.description}}}

La eficaz capacidad de sellado de un retén de aceite de motor se deriva de su ingenioso diseño estructural y de la acción coordinada de múltiples componentes. Su principio básico es controlar con precisión el flujo de aceite mediante el sellado por presión de contacto y la compensación estructural, bloqueando al mismo tiempo la intrusión de contaminantes externos.

Estructura del núcleo y principios básicos de estanquidad

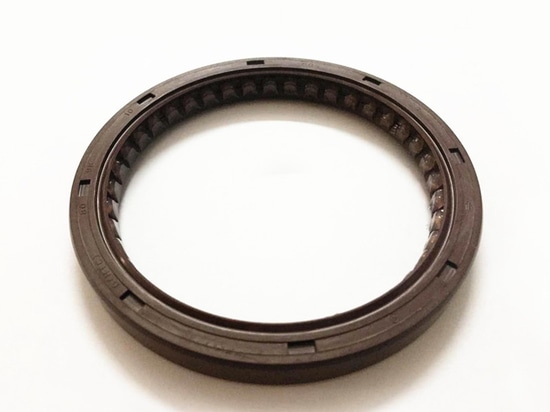

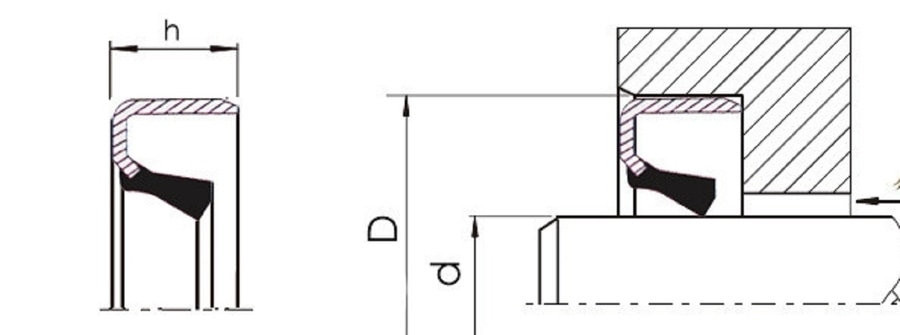

El retén de aceite consta principalmente de cuatro componentes: un labio de sellado, una banda elástica, un marco y una base de caucho. La base de caucho está fabricada con caucho de nitrilo o caucho fluorado resistente al aceite y al calor, unido al armazón metálico mediante un proceso de vulcanización que garantiza tanto la rigidez general como la elasticidad necesaria para el sellado. El labio de estanquidad, un punto de contacto clave, presenta un diseño en cuña o cónico que crea un contacto lineal con la superficie del eje giratorio, generando una presión de contacto inicial gracias a la elasticidad inherente del caucho.

La banda elástica (también conocida como muelle de liga) rodea la base del labio de estanquidad, aplicando una tensión radial continua para compensar la pérdida de elasticidad del caucho con el paso del tiempo, garantizando un sellado consistente y estanco entre el labio y el eje. Este mecanismo de doble presión de "elasticidad del caucho + tensión del muelle" es crucial para mantener una estanquidad eficaz. Funcionamiento dinámico de la junta

Cuando el motor está en marcha, el eje giratorio y el labio del retén entran en movimiento relativo, haciendo que el retén entre en un estado de sellado dinámico:

Control de la película de aceite: Una pequeña cantidad de aceite forma una película lubricante muy fina a lo largo de la superficie del eje, lo que reduce la fricción y el desgaste entre el labio y el eje, al tiempo que evita fugas de aceite significativas gracias a la tensión superficial de la película de aceite. El diseño de microtextura del labio guía el exceso de aceite de vuelta a la cámara de aceite, logrando un equilibrio dinámico entre estanquidad y lubricación.

Equilibrio de presión: El aceite que circula por el motor genera cierta presión. El diseño en ángulo del labio crea una "retroalimentación de presión": cuanto mayor es la presión del aceite, mayor es la presión de contacto entre el labio y la superficie del eje, lo que mejora automáticamente el efecto de estanquidad y evita que el aceite a alta presión atraviese la superficie de estanquidad.

Barrera antiincrustante: En la parte exterior del labio suele haber un labio antipolvo que forma una barrera doble con el labio de estanquidad principal. El ligero contacto del labio guardapolvo con la superficie del eje impide la entrada de polvo, arena y otras impurezas, evitando que las partículas rayen el labio principal o se incrusten en la superficie de estanquidad, dañando potencialmente la junta. Funciones auxiliares del sellado estático

En el caso de los retenes de aceite en superficies de contacto estáticas, como tapas de válvulas y cárteres de aceite, su principio de funcionamiento se basa más en el sellado por contacto superficial: la base de caucho se comprime y deforma por la precarga del perno, rellenando los huecos microscópicos de la superficie de contacto y formando un anillo de estanquidad continuo. Los retenes de aceite estáticos suelen ser de sección rectangular o en forma de O, aprovechando las propiedades de compresión-rebote del caucho para compensar los errores de montaje y la deformación térmica de los componentes, garantizando una integridad de estanquidad constante a pesar de las fluctuaciones de temperatura y las vibraciones.

Diseño adaptable al entorno

El principio de funcionamiento de un retén de aceite también se refleja en su capacidad para adaptarse a condiciones de funcionamiento complejas: la resistencia térmica del material de caucho puede soportar fluctuaciones de temperatura cerca del bloque del motor, que oscilan entre -40 °C y 150 °C; la estructura del esqueleto resiste la deformación causada por la presión del aceite y las vibraciones; y algunos retenes de aceite de gama alta incluso incorporan un revestimiento de PTFE en el labio para reducir aún más la fricción, mejorar la resistencia al desgaste y aumentar la durabilidad del sellado. Este diseño optimizado multidimensional garantiza que el retén siga cumpliendo su función de estanquidad en los exigentes entornos de alta velocidad, alta temperatura y alta presión.
