Conductos de aire: ¿Qué datos poco conocidos esconden estos "canales de circulación de aire" invisibles?

{{{sourceTextContent.subTitle}}}

Conductos de aire: ¿Qué datos poco conocidos esconden estos "canales de circulación de aire" invisibles?

{{{sourceTextContent.description}}}

Cuando la mayoría de la gente piensa en "tuberías", le vienen a la cabeza las de agua y gas, pero pocos tienen en cuenta otro tipo crucial de tuberías: las de aire. Desde los equipos neumáticos de los talleres industriales hasta los sistemas de aireación de las peceras domésticas, pasando por los equipos respiratorios de los hospitales y los frenos de los automóviles, las tuberías de aire, con su función principal de "transporte de aire", sustentan silenciosamente el funcionamiento de innumerables aplicaciones. Hoy desvelaremos los misterios de los tubos de aire y descubriremos los conocimientos prácticos que esconden estos "canales de flujo de aire"

1. ¿Qué es un tubo de aire? - Algo más que un "tubo para el aire"

En sentido estricto, una tubería de aire es una estructura tubular diseñada específicamente para transportar aire comprimido, aire atmosférico o gases especializados (como los gases inertes). Su diferencia clave respecto a las tuberías ordinarias de agua o aceite radica en su necesidad de adaptarse a la fluidez y las fluctuaciones de presión de los gases, evitando al mismo tiempo las fugas de gas o la contaminación de la propia tubería.
Por ejemplo, los tubos de aire utilizados en ventiladores médicos no sólo deben ser absolutamente estancos, sino también resistentes a la proliferación bacteriana. Mientras tanto, los tubos de aire utilizados en herramientas neumáticas industriales (como llaves neumáticas y pistolas de pintura) deben soportar altas presiones de aire comprimido (normalmente de 0,6 a 1,0 MPa) y ser resistentes al desgaste y al envejecimiento.

2. ¿Cuáles son los "códigos de clasificación" de las mangueras de aire? - Cómo elegir la adecuada para cada situación

Los requisitos de las mangueras de aire varían mucho según las aplicaciones. El sector suele clasificar los tubos neumáticos en función del material, la presión nominal y el entorno operativo. Elegir el tipo adecuado es crucial para evitar problemas como roturas y fugas:

- Clasificación por materiales: De lo "básico" a lo "especializado

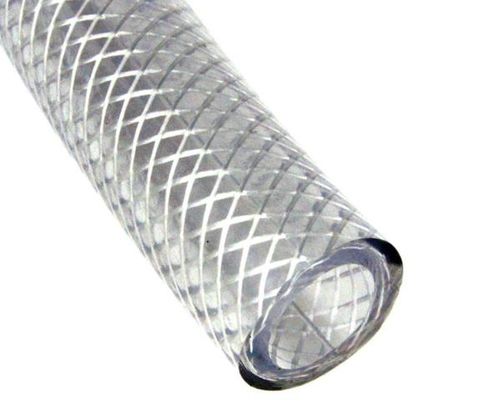

PVC: El tipo "básico" más común es ligero y barato, adecuado para aplicaciones normales o de baja presión (como conductos de aireación y ventilación de peceras). Sin embargo, entre sus desventajas se encuentran la rotura por fragilidad a bajas temperaturas y la deformación a altas temperaturas, lo que lo hace inadecuado para aplicaciones industriales de alta presión o en exteriores a temperaturas bajo cero.

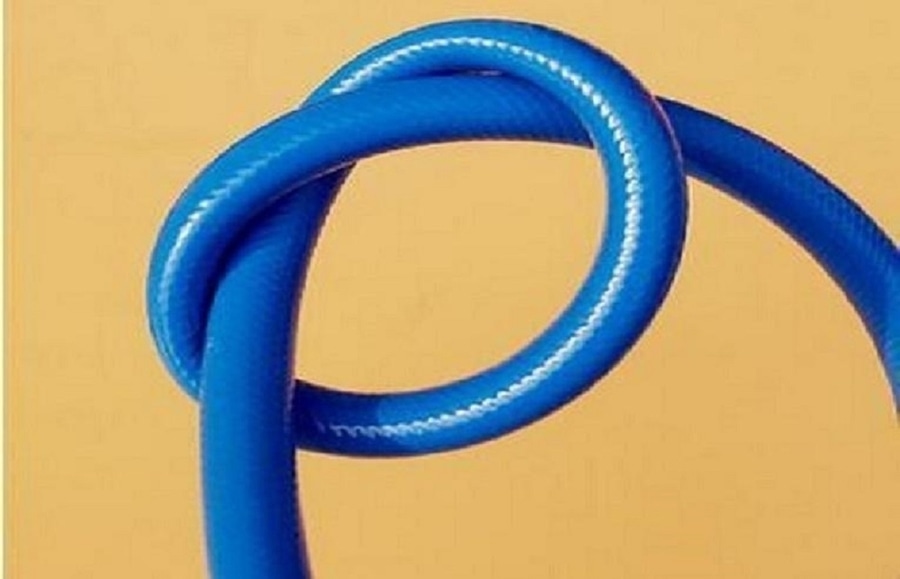

El poliuretano (PU) es el estándar industrial. Ofrece una excelente flexibilidad, resistencia a altas presiones (1,0-1,6 MPa) y propiedades antienvejecimiento. Además, es aproximadamente un 30% más ligero que el PVC. Se suele utilizar para el suministro de aire en herramientas neumáticas y líneas de producción automatizadas. Algunos tubos de PU aptos para uso alimentario también pueden emplearse en aplicaciones de procesado de alimentos (sujeto a certificación de la FDA).

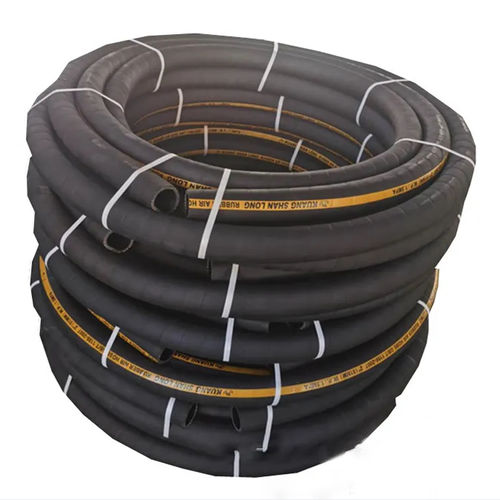

Caucho: Tubo duradero que ofrece una excelente elasticidad, resistencia a altas y bajas temperaturas (de -40°C a 120°C) y resistencia a la abrasión. Es adecuado para uso en exteriores o entornos difíciles (como tubos de aire para maquinaria de minería y construcción). Sin embargo, es más pesado y requiere más soportes de montaje para su instalación.
Acero inoxidable: Los tubos especiales de gama alta ofrecen resistencia a la corrosión y a altas temperaturas (más de 400°C), sin riesgo de fugas. Se utiliza para transportar gases especiales (como oxígeno y nitrógeno) o en entornos de gran pureza (como talleres de semiconductores y fábricas farmacéuticas). Sin embargo, es más caro, requiere soldaduras para su instalación y ofrece una flexibilidad limitada.

-Clasifique por nivel de presión: No sobrecargue las tuberías.

Tuberías de baja presión: Soportan presiones ≤ 0,6 MPa y se utilizan habitualmente en aplicaciones como ventilación atmosférica, aireación de peceras y deshumidificadores domésticos. Los materiales más comunes son el PVC o el caucho común.
Tuberías de media presión: Soportan presiones de entre 0,6 y 1,6 MPa y son la opción principal para sistemas neumáticos industriales, como tuberías de conexión para herramientas neumáticas y válvulas neumáticas. Los materiales son principalmente PU o caucho resistente al aceite.
Tuberías de alta presión: Soportan presiones > 1,6 MPa y se utilizan en equipos neumáticos de alta presión (como compresores de aire de alta presión y prensas neumáticas). Los materiales suelen ser PU de alta resistencia, caucho reforzado con acero o acero inoxidable.

-Clasificar por entorno: La adaptación a las condiciones locales es crucial.

Tuberías ambientales convencionales: Se utilizan en interiores, a temperatura ambiente, en ambientes secos (como equipos neumáticos en talleres y oficinas). No requieren protección especial y bastan materiales básicos.
Tuberías resistentes a la corrosión: Para su uso en entornos húmedos, ácidos y alcalinos (como plantas químicas y equipos costeros), deben seleccionarse materiales resistentes a la corrosión (como PVDF y acero inoxidable), o aplicar un revestimiento anticorrosión al exterior de la tubería.
Tuberías ignífugas: Para su uso en entornos de alta temperatura, inflamables y explosivos (como compartimentos de motores de automóviles y plantas metalúrgicas), se requiere una certificación ignífuga (como UL94 V-0) para evitar la liberación de gases tóxicos cuando la tubería arde.
Tuberías enterradas directamente: Al igual que la "tubería de aire enterrada directa de 100 pies" mencionada anteriormente, estas tuberías deben ser resistentes a la corrosión del suelo y al aplastamiento. Suelen ser de PE (polietileno) o de PE reforzado con alambre de acero y requieren un tratamiento antipermeabilidad antes del enterramiento.

3. preste atención a los "tres indicadores clave" a la hora de seleccionar las tuberías de aire - la clave para evitar escollos

Muchas personas eligen los tubos de aire basándose únicamente en su "grosor" (diámetro del tubo), pero esto dista mucho de ser suficiente. Los tres indicadores siguientes son cruciales para determinar el rendimiento de los tubos. Elegir el incorrecto puede provocar fallos en el equipo o incluso riesgos para la seguridad:

-Diámetro de la tubería: "Más grueso es mejor" no es el planteamiento correcto; debe coincidir con el caudal requerido.

El diámetro de la tubería de aire suele expresarse en "diámetro interior" (por ejemplo, φ8 mm, φ12 mm). A la hora de elegir, tenga en cuenta el caudal de aire. Para aplicaciones de bajo caudal (por ejemplo, destornilladores neumáticos), elija tubos finos (φ6-φ8mm); para aplicaciones de gran caudal (por ejemplo, pulverizadores de pintura grandes), elija tubos más gruesos (φ16-φ25mm). Un tubo demasiado fino aumentará la resistencia al flujo de aire y restará potencia al equipo; un tubo demasiado grueso aumentará los costes de las tuberías y dificultará la instalación.

-Sellado: Las fugas de gas consumen energía y son peligrosas.

Las fugas de aire comprimido son un derroche oculto en el sector industrial. Según las estadísticas, una fuga con un diámetro de 1 mm desperdicia aproximadamente 1.200 kWh de electricidad al año. La clave para determinar la estanqueidad de las tuberías de aire radica en el diseño de las juntas: las tuberías de aire de alta calidad suelen contar con juntas de conexión rápida o roscadas y están equipadas con juntas de caucho de nitrilo (resistentes al aceite y al envejecimiento) para evitar fallos de estanqueidad tras un uso prolongado.

-Resistencia a la intemperie: Las tuberías para exteriores deben ser duraderas.

Si las tuberías de aire van a estar expuestas al exterior (como tuberías de ventilación en invernaderos agrícolas o equipos neumáticos de exterior), preste atención a los indicadores de resistencia a la intemperie:
Resistencia a las bajas temperaturas: En las regiones septentrionales, elija materiales que puedan soportar temperaturas inferiores a -20 °C (como PU o caucho) para evitar que se agrieten en invierno.
Resistencia a los rayos UV: La exposición a la luz solar en exteriores acelera el envejecimiento de las tuberías. Elija tuberías con inhibidores de rayos UV para prolongar su vida útil.
Resistencia a la abrasión: Si la tubería va a entrar en contacto con el suelo o con componentes mecánicos, elija una tubería con un revestimiento resistente a la abrasión (como una manguera de goma trenzada de nailon).

4. Las "habilidades ocultas" de los tubos neumáticos: Éstas puede que no las haya notado

Más allá de las aplicaciones industriales y domésticas comunes, los tubos de aire tienen muchas aplicaciones ocultas, algunas de las cuales son incluso cruciales para la seguridad y la salud:

-Emergencias médicas: Los ventiladores de las ambulancias y las UCI de los hospitales requieren tubos de aire de calidad médica. Estos tubos no sólo deben ser absolutamente herméticos, sino que también deben cumplir las normas de biocompatibilidad (no tóxicos y no alergénicos) para evitar irritar las vías respiratorias del paciente.

-Frenado de automóviles: Algunos vehículos pesados (como camiones y autobuses) utilizan sistemas de frenado neumáticos. Los tubos de aire deben soportar vibraciones de alta frecuencia y una elevada presión de frenado. Una rotura podría provocar el fallo de los frenos, por lo que es esencial el uso de tubos de caucho reforzados con alambre de acero de alta resistencia.

-Equipo de buceo: Los esnórquel de los buceadores (conectores de segunda etapa) deben estar fabricados con material de PU resistente a la corrosión y ligero. También deben ser "resistentes al aplastamiento" para evitar deformaciones y atascos causados por la presión submarina.

-Procesado de alimentos: Las amasadoras neumáticas de las panaderías y los equipos de llenado neumático de las fábricas de bebidas requieren tubos de aire aptos para uso alimentario (que cumplan las normas de la FDA y la Directiva 10/2011 de la UE). Standards) para garantizar que los precipitados de los tubos procedentes del aire comprimido no contaminen los alimentos.

5. Consejos: No pase por alto estos detalles al instalar y mantener las tuberías de aire.

Tras seleccionar el tubo de aire adecuado, una instalación y un mantenimiento correctos pueden alargar su vida útil más de un 30%:

-Evite curvaturas excesivas durante la instalación: El radio de curvatura mínimo para las tuberías de PU suele ser 5 veces el diámetro de la tubería (por ejemplo, una tubería de φ10 mm tiene un radio de curvatura mínimo de 50 mm). Una curvatura excesiva puede desgastar la pared interior y acortar su vida útil.

-Compruebe periódicamente si hay fugas: Aplique agua jabonosa en las juntas. Si aparecen burbujas, indica una fuga y la junta o el empalme deben sustituirse rápidamente.

-Evite el contacto con objetos afilados: En entornos industriales, las tuberías de aire deben mantenerse alejadas de objetos afilados, como máquinas herramienta y herramientas de corte. En caso necesario, deben instalarse manguitos protectores.

-Despresurice los tubos de aire después de largos periodos de inactividad: Si el equipo está fuera de servicio durante más de una semana, libere el aire comprimido de la tubería para evitar la presión prolongada y el envejecimiento.

Desde las líneas de producción industrial hasta la vida cotidiana, las tuberías de aire, aunque discretas, son la línea de vida que garantiza un flujo de aire estable. Comprender su clasificación, indicadores y escenarios de aplicación no sólo puede ayudarnos a elegir el producto adecuado, sino también a evitar riesgos de seguridad y derroche de recursos causados por problemas en las tuberías. La próxima vez que vea esas tuberías que conectan equipos neumáticos, quizá pueda distinguir su "código de identidad".
