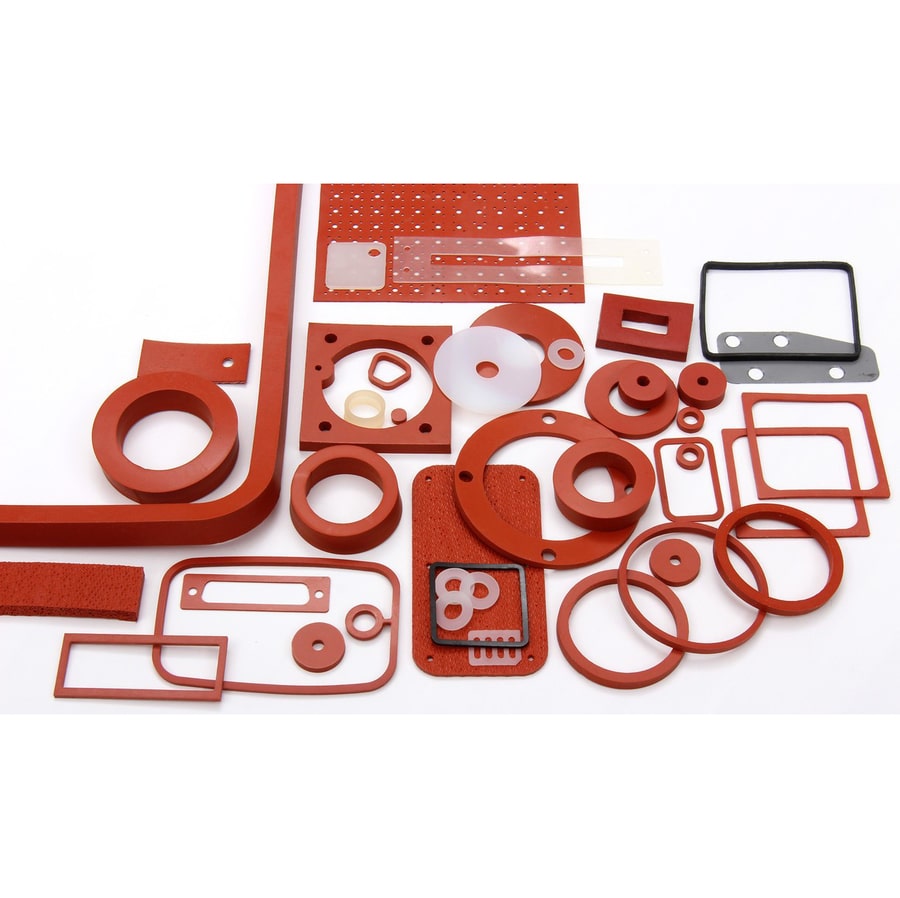

¿Cómo elegir una junta adecuada?

{{{sourceTextContent.subTitle}}}

Solución integral para la selección de componentes de sellado (aplicaciones industriales generales + adaptada a sus necesidades específicas de sellado al vacío, hidráulico y de caucho en el sector de los semiconductores)

{{{sourceTextContent.description}}}

La lógica básica para la selección es la siguiente: primero determinar las condiciones de trabajo → seleccionar la estructura de la junta → elegir el material adecuado → comprobar el tamaño y la ranura → confirmar los requisitos especiales → verificar la muestra. Puedes seleccionar una junta adecuada en 5 pasos. A continuación se ofrece una explicación detallada de cada módulo.
I. Paso 1: Organizar los 5 parámetros operativos fundamentales (Requisito previo para la selección; la omisión de incluso uno solo de ellos puede dar lugar a una selección incorrecta)

1. Posición de sellado y tipo de movimiento (determina qué estructura de junta se debe utilizar)

Tipo | Definición | Estructura de sellado recomendada | Escenarios aplicables

Junta estática (sin movimiento relativo) | Bridas, tapas de cierre, uniones de tuberías, sellos de placa ciega o abrazadera para bridas KF de vacío, completamente fijos | Juntas tóricas, juntas planas, juntas enrolladas en espiral, anillos huecos, anillos en C | Para tuberías de vacío de ASML, bridas de válvulas, sellado de cavidades de equipos (juntas compatibles con los racores de vacío KF)

Sello dinámico alternativo | Pistones y vástagos de cilindros hidráulicos, extensión lineal de cilindros | Anillos en Y/U, anillos Glyd, sellos escalonados, sellos combinados | Cilindros hidráulicos, maquinaria agrícola, cilindros de maquinaria de construcción

Sello dinámico rotativo | Ejes de motor, ejes de bomba, rotación del eje de transmisión | Sellos de aceite esqueléticos, anillos Glyd rotativos, sellos de tapón para ejes | Cajas de cambios, bombas de agua, ejes de motores hidráulicos

2. Medio de trabajo (el factor más susceptible de provocar corrosión, hinchamiento y fallo, que determina la tolerancia mínima del material)

En primer lugar, identifique el medio de contacto: aceite hidráulico/aceite lubricante, agua/vapor, ácidos, álcalis, productos químicos, disolventes orgánicos, gases de vacío, refrigerantes, soluciones alimentarias y farmacéuticas, etc.

• Aceite hidráulico mineral, aceite para motores diésel → caucho nitrílico NBR, caucho fluorado FKM, poliuretano PU

• Agua pura, vapor a alta temperatura, anticongelante, ácidos y álcalis débiles → monómero de etileno-propileno-dieno EPDM (EPDM)

• Ácidos y álcalis fuertes, disolventes como acetona/tolueno, medios químicos corrosivos → caucho fluorado FKM / caucho perfluorado FFKM / tetrafluoroetileno PTFE

• Alto vacío en semiconductores, entornos limpios y sin precipitaciones, cámaras de máquinas de litografía → FKM de alta pureza, FFKM, PTFE cargado (baja volatilidad, alto nivel de limpieza)

• Certificación de la FDA para alimentos y agua potable → EPDM de grado alimentario, silicona VMQ

3. Presión (Presión normal + presión máxima instantánea)

Cuanto mayor es la presión, más fácil resulta que la junta se salga. La alta presión requiere un anillo de retención o una estructura compuesta.

• Baja presión ≤1 MPa: bastan juntas tóricas y juntas normales.

• Presión media 1~30 MPa: juntas en Y/U, juntas de labio de PU, juntas Glyd

• Alta presión >30 MPa: juntas tóricas + anillos de retención de PTFE, juntas escalonadas, juntas de compuesto metálico y juntas de tapón

4. Temperatura (rango de temperatura de funcionamiento a largo plazo + temperatura extrema a corto plazo)

Superar el límite de temperatura provocará un endurecimiento rápido, un ablandamiento y fallos por deformación permanente.

• Temperatura ambiente: -20~100 ℃: el NBR y el EPDM son las opciones con mejor relación calidad-precio.

• Temperatura alta: 120~200 ℃: caucho fluorado FKM, caucho de nitrilo butadieno hidrogenado HNBR

• Temperatura ultraalta >200 ℃: caucho perfluorado FFKM, juntas metálicas y grafito flexible

• Temperatura baja <-40 ℃: silicona VMQ, FKM modificado para bajas temperaturas y HNBR especial

5. Velocidad lineal, rugosidad de la superficie y entorno

• Velocidad de vaivén > 0,5 m/s, rotación a alta velocidad: no utilice juntas tóricas normales; seleccione juntas de baja fricción compuestas de PTFE.

• Exposición al aire libre, al ozono o a los rayos UV: se requiere EPDM o FKM; el NBR común es propenso al envejecimiento y al agrietamiento.

• Entornos hostiles con polvo y sedimentos: utilícelos en combinación con anillos antipolvo.

II. Segundo paso: Tabla comparativa de selección de estructuras de sellado más habituales (seleccione directamente según las condiciones de trabajo)

1. Junta tórica (la más utilizada, la mejor relación calidad-precio)

✅Aplicable a: Sellado estático, movimiento alternativo o rotativo a baja velocidad (<0,3 m/s), presión ≤10 MPa; de uso universal para bridas de tuberías, válvulas y uniones de vacío.

❌No aplicable a: movimientos alternativos a alta velocidad, alta presión sin anillos de retención, sellos de eje con gran excentricidad.

Adaptación: cuando la presión sea > 10 MPa, añada anillos de retención de PTFE a ambos lados de la junta tórica para evitar la extrusión.

2. Juntas de labio (anillos en Y/U)

✅Aplicaciones: Vástagos de pistón de cilindros hidráulicos, movimiento recíproco del pistón, presión de 0 a 40 MPa; junta resistente al desgaste y a la deformación, con autoajuste. El poliuretano (PU) es el material preferido (el rey de la resistencia al desgaste); los anillos en Y de caucho fluorado (FKM) se utilizan para aplicaciones a alta temperatura.

3. Anillos Glyd/Juntas escalonadas (juntas de precisión de alta presión)

• Anillo Glyd: junta bidireccional de alta presión para pistones (pared interior de cilindros hidráulicos)

• Junta escalonada: junta unidireccional de alta presión para vástagos de pistón (junta axial contra fugas externas)

✅Aplicaciones: Sistemas hidráulicos de alta presión (20~70 MPa), equipos de precisión, maquinaria de ingeniería; combinación de anillo deslizante de PTFE + junta tórica de caucho; baja fricción y sin deslizamiento.

4. Juntas de aceite esqueléticas (específicas para ejes rotativos)

✅Aplicaciones: Ejes rotativos de motores, bombas y reductores; sellan el aceite lubricante y evitan la entrada de polvo; se sellan mediante la superficie del eje accionada por resorte. Se seleccionan en función del diámetro del eje, el diámetro del orificio de montaje y la anchura; disponibles en estructuras TC/SC/VC, etc.

5. Juntas/Juntas de sellado de bridas (Juntas estáticas planas)

Las juntas de caucho, las juntas de PTFE y las juntas enrolladas en espiral se utilizan para caras de brida anchas, superficies de sellado rugosas y situaciones en las que no se pueden mecanizar ranuras (las juntas planas para bridas KF de vacío también entran en esta categoría).

6. Sello universal (sello universal para condiciones extremas)

Estructura de resorte + PTFE/UHMWPE, adecuada para aplicaciones a altas y bajas temperaturas, con fuerte corrosión, al vacío y a alta y baja presión; se utiliza habitualmente en equipos de semiconductores, químicos y de nitrógeno líquido.

III. Paso 3: Tabla de referencia rápida para la selección de materiales de sellado (4 categorías principales, que cubren el 90 % de los casos industriales)
Abreviatura del material | Nombre completo | Rango de temperatura | Ventajas principales | Desventajas | Casos recomendados

NBR (caucho de nitrilo-butadieno) | -40~120 ℃ | Resistente al aceite mineral, el más económico, de uso universal | No es resistente a ácidos, álcalis, ozono ni disolventes cetónicos | Sistemas hidráulicos comunes, compresores de aire, maquinaria agrícola, juntas de aceite convencionales y juntas tóricas

EPDM (monómero de etileno-propileno-dieno) | -55~150 ℃ | Resistente al agua, al vapor y a los ácidos débiles; resistente al envejecimiento y a la intemperie | Se hincha y falla cuando se expone al aceite; fontanería, sistemas de refrigeración de automoción, equipos para exteriores, tuberías de agua al vacío

FKM/Viton (caucho fluorado) -20~200 ℃ (260 ℃ a corto plazo). Resistente al aceite, a los ácidos y álcalis, a las altas temperaturas y al vacío; compatibilidad química extremadamente alta. Precio relativamente elevado. Sistemas hidráulicos de alta temperatura, equipos químicos, vacío para semiconductores, motores, entornos altamente corrosivos.

PU (poliuretano): -50~80 ℃. Superresistente al desgaste, resistente a la compresión, alta dureza. Escasa resistencia a altas temperaturas, no es hidrolítico. Cilindros de alta presión, juntas alternativas para servicio pesado, maquinaria de ingeniería.

VMQ Caucho de silicona -60~230 ℃ Excelente comportamiento a bajas temperaturas, apto para uso alimentario y no tóxico, resistente a la intemperie. Baja resistencia mecánica, no resistente al aceite. Alimentación, medicina, electrodomésticos, sellado a bajas temperaturas, sellado estático en entornos sin aceite.

PTFE/PTFE rellenado: -200~260 ℃. Resistente a todos los productos químicos, fricción extremadamente baja, limpio y sin exudación. Escasa elasticidad, requiere precarga de resorte. Vacío de alta pureza en semiconductores, medios altamente corrosivos, movimiento a alta velocidad, juntas de tapón/anillos colectores Glydridge.

Caucho FFKM (perfluoroelastómero, PFE): -20~320 ℃, resistente a todos los reactivos químicos, vacío ultraalto y limpio, el más caro (diez veces el coste del FKM). Se utiliza en máquinas de litografía/cavidades de semiconductores, productos químicos especializados y condiciones de corrosión extrema.

Pautas rápidas para la selección de materiales:

1. Aceite de máquina/aceite hidráulico común, temperatura ambiente → NBR (rentable y suficiente)

2. Agua, vapor, exposición al aire libre → EPDM

3. Alta temperatura + aceite + corrosión + vacío (compatible con ASML) → FKM

4. Cilindros alternativos de alta presión y resistentes al desgaste → PU/anillo en Y

5. Vacío limpio para semiconductores, disolventes fuertes → FFKM/PTFE cargado

6. Alimentario y médico, no tóxico → EPDM de grado alimentario/silicona

IV. Paso cuatro: Verificación del tamaño y la ranura (el 90 % de los fallos de selección se deben a dimensiones incorrectas)

1. Normas para juntas tóricas: Norma nacional GB/T3452, norma estadounidense AS568; formato de marcado: diámetro interior (ID) × diámetro del alambre (CS)

2. Juntas para ejes: medir el diámetro exterior del eje, el diámetro de la ranura y la anchura de la ranura; para juntas de agujero, medir el diámetro interior del cilindro y las dimensiones de la ranura.

3. Control de la relación de compresión de la junta (núcleo de la junta de caucho)

◦ Junta estática: relación de compresión del 18 % al 25 %

◦ Junta dinámica alternativa: relación de compresión del 12 % al 18 %

◦ Junta rotativa: relación de compresión del 8 % al 12 %. Una compresión excesiva provoca un envejecimiento rápido; una compresión insuficiente da lugar a una estanqueidad deficiente y a fugas.

4. Las ranuras de instalación deben estar biseladas y sin rebabas; el acabado superficial del eje debe ser Ra ≤ 0,8 μm; de lo contrario, la junta se rayará.

V. Paso 5: Requisitos especiales + Verificación in situ

Condiciones especiales adicionales (Marque la casilla)

• Semiconductores/Fotovoltaica: Requiere bajos niveles de precipitación, ausencia de polvo, un alto nivel de limpieza y una baja tasa de fugas al vacío; seleccione materiales de caucho de alta pureza y una producción libre de polvo.

• Alimentación y Farmacia: Requiere materiales certificados por la FDA y RoHS.

• A prueba de explosiones/ignífugos: Seleccione formulaciones de caucho ignífugas.

• Refrigerantes (aire acondicionado): Seleccione caucho de nitrilo butadieno hidrogenado (HNBR) o FKM específico para refrigerantes

Proceso de selección de productos (pasos estándar para el comercio exterior/adquisición a granel)

1. Presentar una tabla completa de condiciones de funcionamiento (sistema de trabajo/temperatura/presión/movimiento/dimensiones) → El fabricante proporciona una solución de selección

2. Instalación y pruebas con muestras de lotes pequeños (prueba de condiciones de funcionamiento de 72 horas, fugas, aumento de temperatura, desgaste)

3. Realizar un pedido a granel solo tras superar la prueba, para evitar devoluciones a gran escala debidas a una selección incorrecta

VI. Ejemplos de selección basados en su escenario empresarial (racores de vacío ASML + juntas de caucho)

1. Brida de vacío KF con junta estática (tubería de vacío DN40/DN50)
Condiciones de funcionamiento: alto vacío, nitrógeno/aire limpio, temperatura ambiente ~ 120 ℃, junta estática
Selección: Juntas tóricas de caucho fluorado FKM de alta pureza/juntas tóricas recubiertas de PTFE, que se ajustan a las dimensiones estándar de la ranura KF

2. Sello recíproco de cilindro hidráulico para maquinaria agrícola
Condiciones de funcionamiento: aceite hidráulico 46#, presión de 16 MPa, movimiento recíproco
Selección: Anillo en Y de PU/anillo Glyd, combinación con anillo antipolvo de NBR

3. Sello rotativo del eje de una bomba para medios corrosivos en equipos químicos
Condiciones de funcionamiento: disolvente ácido débil, alta temperatura de 150 ℃, eje giratorio
Selección: Sello de aceite con esqueleto de caucho fluorado/sello de tapón de caucho fluorado

5 puntos clave para evitar errores en la selección

1. Fijarse únicamente en el tamaño sin tener en cuenta las condiciones de funcionamiento: el NBR del mismo tamaño se hinchará y quedará inservible si se ve expuesto a disolventes en el entorno.

2. No utilizar un anillo de retención para alta presión: las juntas tóricas quedarán comprimidas en el espacio libre y se cortarán y romperán bajo presión.

3. Mezclar materiales: el EPDM se expandirá y fallará inmediatamente al entrar en contacto con aceite de máquina; el FKM no puede utilizarse para un funcionamiento a largo plazo en agua pura.

4. Seleccionar la dureza al azar: las juntas de alta dureza no son adecuadas para baja presión; la goma blanda se extruye fácilmente a alta presión (Shore A 70A es generalmente aplicable para juntas convencionales; seleccione 85~90A para alta presión).

5. Ignorar las tolerancias de instalación: las ranuras que superan las tolerancias y los ejes con rebabas acortarán la vida útil incluso de los mejores materiales.

Si lo necesitas, puedes enviarme las condiciones de funcionamiento del equipo (fluido, temperatura y presión, ubicación de la instalación, dimensiones), y podré encargar directamente los materiales específicos y las especificaciones del modelo que necesites.
