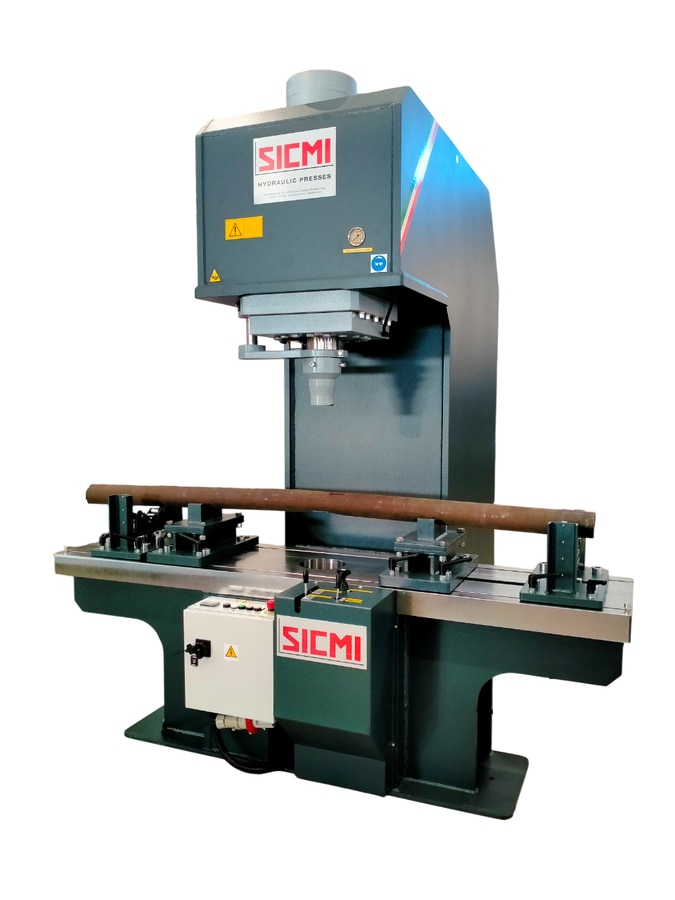

Prensa enderezadora hidráulica con bastidor en C para tubos y perfiles metálicos

Nuestro taller completó recientemente la producción de una prensa hidráulica de bastidor en C de última generación.

Esta máquina fue diseñada y fabricada específicamente para sobresalir en el enderezamiento de tubos y perfiles metálicos, satisfaciendo las demandas de precisión y potencia de la industria. La prensa está diseñada para su uso en las instalaciones de una importante empresa fabricante de tanques, lo que demuestra la fiabilidad y robustez de nuestras soluciones incluso en los entornos industriales más exigentes.

Potencia y características técnicas de la prensa
La nueva prensa hidráulica C desarrolla una potencia de 160 toneladas y está equipada con un banco de trabajo con una longitud de 2500 mm y una anchura de 500 mm, lo que permite el procesamiento de piezas de grandes dimensiones.

La superficie del banco, completamente fresada con precisión para garantizar un fácil deslizamiento de los componentes y una excelente precisión durante la fase de enderezamiento, presenta ranuras en T. Cuatro carros de soporte se deslizan a lo largo de estas guías para un posicionamiento óptimo de la pieza a enderezar.

El innovador sistema de soporte se compone de dos tipos de carros:

Carros externos (elevación y rotación): Estos dos carros realizan la doble función de elevar y girar el tubo. La elevación hidráulica de la pieza se realiza simultáneamente mediante una única palanca de control ubicada en la parte frontal. El operador puede girar manualmente el tubo gracias a los rodamientos de alta suavidad de los carros, lo que facilita la localización del punto de enderezamiento exacto.

Carritos centrales (Soporte): Los dos carros centrales están dedicados exclusivamente al soporte estable del tubo o perfil metálico durante la operación.

Ambos carros centrales están equipados con una placa superior extraíble e intercambiable, lo que maximiza la versatilidad de la prensa enderezadora. El suministro estándar incluye varias configuraciones de enderezamiento de tubos:

Una placa de alojamiento en forma de V para tubos con diámetros de 20 mm hasta 50 mm.
Una segunda placa específica para diámetros mayores, desde 60 mm hasta 150 mm.
Además, para el enderezamiento de perfiles metálicos planos, se suministra una placa con superficie completamente plana para cada carro central. Esta intercambiabilidad garantiza que la prensa hidráulica de 160 toneladas pueda realizar una amplia gama de procesos.

Funciones avanzadas y monitorización
El cilindro principal de esta prensa enderezadora hidráulica con bastidor en C está accionado por dos punzones intercambiables (ambos en forma de V) que se ajustan al diámetro del tubo que se está procesando.

El cilindro hidráulico tiene una carrera de 600 mm y funciona a una velocidad de descenso controlada de 9 mm/s. Esta baja velocidad es una característica ergonómica clave, ya que permite al operador controlar la prensa con una sola palanca, dejando la otra mano libre para mover o sujetar la pieza, garantizando así la máxima seguridad.

Otra característica distintiva es el dispositivo láser para un enderezamiento preciso. Ubicado en el lateral del cilindro, este instrumento mide la distancia desde el tubo en tiempo real, cuantificando la deformación de la pieza. Los datos se muestran en una pantalla digital, lo que permite al operador supervisar el trabajo al instante e identificar con precisión los puntos que requieren intervención adicional.

Por último, se ha creado un agujero de servicio de 200 mm en el centro de la bancada para facilitar la extracción de componentes voluminosos como cigüeñales u otros elementos mecánicos, completando el perfil de esta prensa hidráulica C como una solución completa y potente para cualquier necesidad de enderezado industrial.

Contáctenos para obtener asesoramiento sobre el suministro prensas hidráulicas para enderezar Adaptado a sus aplicaciones específicas.
