Cómo DFM (Diseño para fabricación) eleva su proyecto de PCB

{{{sourceTextContent.subTitle}}}

Una guía práctica para garantizar que su diseño de placas de circuito impreso se traduce en una fabricación de alto rendimiento, rentable y fiable

{{{sourceTextContent.description}}}

En el cambiante panorama de la electrónica, incluso el mejor diseño de circuitos es sólo el punto de partida. Muchos equipos de ingeniería siguen encontrándose con el mismo problema: un esquema o una simulación que parecen impecables se convierten en un reto durante la fabricación y el montaje real de las placas de circuito impreso. Una vez que el diseño llega a la planta de producción, suelen aparecer defectos inesperados, costes innecesarios, retrasos en los plazos y múltiples rondas de reprocesado.

En la mayoría de los casos, estos contratiempos se deben a una atención insuficiente al diseño para la fabricación (DFM).

TECOO, que lleva más de dos décadas ayudando a empresas de hardware de todo el mundo, sabe que el DFM es mucho más que una revisión final del diseño. Es una mentalidad de ingeniería que comienza en la fase más temprana del desarrollo, garantizando que cada PCB esté optimizada para los procesos de fabricación del mundo real, la fiabilidad a largo plazo y la producción escalable.

I. ¿Qué es DFM? Un enfoque estratégico, no una simple lista de comprobación

DFM (Design for Manufacturability) es una disciplina de ingeniería que incorpora directamente al proceso de diseño las restricciones de fabricación, como los límites de fabricación de las placas de circuito impreso, los requisitos de montaje, las especificaciones de los materiales y las realidades de la cadena de suministro.

En otras palabras, el DFM garantiza que el diseño no sólo funcione sobre el papel, sino que sea totalmente compatible con la producción en serie, el montaje automatizado y unos resultados de fabricación estables y repetibles.

Tiende un puente entre la teoría del diseño electrónico y el entorno físico en el que se fabrica el producto.

II. Las consecuencias de pasar por alto la DFM: riesgos que pueden hacer descarrilar su proyecto

No realizar un análisis DFM expone su proyecto a problemas significativos y costosos. Algunos de los más comunes son:

1. Aumento de los costes de fabricación y montaje

Las opciones de diseño que no se ajustan a las capacidades estándar de las placas de circuito impreso (como las formas irregulares de las almohadillas, el espaciado inusual o los requisitos de apilamiento no estándar) suelen provocar un aumento de los precios de fabricación. Una mala disposición de los componentes también ralentiza el montaje SMT y aumenta el tiempo de preparación de la máquina o de trabajo manual.

2. Menor rendimiento y reprocesado frecuente

Pequeños descuidos en la geometría de los pads o en el diseño del patrón de tierra pueden crear defectos de soldadura como puentes, tombstoning, juntas frías o humectación insuficiente. Un diseño térmico desequilibrado puede provocar deformaciones o tensiones en los componentes durante el reflujo.

3. Fiabilidad del producto comprometida

Unas estrategias de CEM deficientes, una conexión a tierra deficiente o unas redes de distribución de energía defectuosas pueden provocar fallos intermitentes que sólo aparecen en condiciones de funcionamiento reales, mucho después de que el prototipo parezca funcionar correctamente.

4. Retrasos que hacen que su producto se retrase

Los problemas de fabricación que se descubren tarde suelen obligar a rediseñar, volver a crear prototipos y realizar validaciones adicionales, lo que retrasa considerablemente la comercialización y aumenta el coste total de desarrollo.

III. Cómo los servicios DFM de TECOO refuerzan el éxito de su proyecto PCB

Cada proyecto de PCB y PCBA gestionado por TECOO se somete a una exhaustiva evaluación DFM. Cuando se envían sus archivos de diseño, nuestros ingenieros aplican avanzadas herramientas de análisis y profundos conocimientos de fabricación para evaluar la fabricabilidad de su diseño desde múltiples ángulos.

1. Revisión de fabricación de PCB

Verificación de la anchura mínima de las trazas, el espaciado y la geometría de los pads

Comprobación de las distancias entre orificios y cobre y de las estructuras de las vías

Revisar las configuraciones de apilamiento y de capas para comprobar la impedancia y la estabilidad de la señal

2. Colocación de componentes y validación de la huella

Confirmar que el espaciado evita interferencias de soldadura y sombras

Asegúrese de que las dimensiones de la huella coinciden con los componentes reales disponibles

Evaluar el diseño térmico en torno a las piezas que generan calor

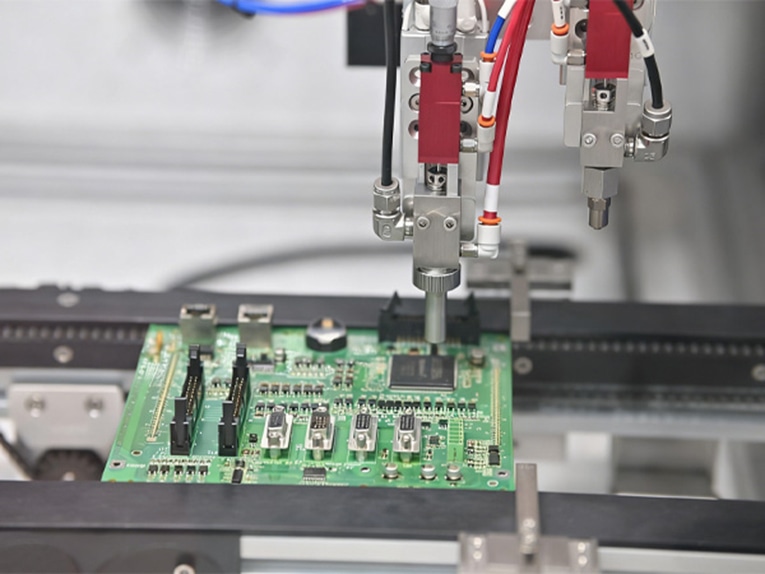

3. Viabilidad del montaje (SMT/THT)

Validación de la compatibilidad con equipos automatizados de pick-and-place

Examinar el diseño de los pads para obtener uniones soldadas robustas

Garantizar la provisión adecuada de puntos de prueba, inspección y reprocesamiento manual

4. Diseño para la comprobabilidad (DFT)

Revisar la accesibilidad y cobertura de los puntos de prueba

Confirmar que la placa terminada puede probarse completamente antes del envío

Reforzar la fiabilidad a largo plazo permitiendo pruebas de producción exhaustivas

Tras el análisis, TECOO proporciona un informe DFM claro y práctico en el que se destacan los posibles problemas y se recomiendan mejoras. Nuestro equipo de ingenieros puede colaborar directamente con sus diseñadores para implementar soluciones antes de que comience la fabricación.

IV. Por qué elegir TECOO para DFM aporta un valor excepcional

Incorporar DFM en una fase temprana -y trabajar con un socio de fabricación que lo entienda en profundidad- se traduce en ventajas cuantificables:

1. Reducciones significativas de costes

Al diseñar con procesos y materiales estándar, aumenta el rendimiento y disminuyen los residuos, lo que reduce los gastos generales de producción.

2. Mayor rapidez de comercialización

Evite las iteraciones de diseño causadas por problemas de fabricabilidad. Pase del diseño a la producción de forma fluida y eficaz.

3. Mayor fiabilidad y rendimiento a largo plazo

La detección temprana de riesgos evita fallos sobre el terreno, prolonga la vida útil del producto y mejora la satisfacción del usuario.

4. Una cadena de suministro más estable

Gracias a su sólida experiencia en abastecimiento, TECOO puede recomendar componentes con una buena disponibilidad y rentabilidad, reduciendo así los riesgos de adquisición.

Conclusión

El éxito de la electrónica moderna depende no sólo de un diseño innovador, sino también de la capacidad de fabricar a gran escala de forma coherente. La DFM es una de las inversiones más valiosas que puede hacer para todo el ciclo de vida de su producto.

Al asociarse con TECOO, obtendrá un equipo comprometido a guiar su proyecto desde el concepto inicial hasta la producción en serie. Con más de 20 años de experiencia en EMS, proporcionamos la información y los procesos necesarios para evitar errores costosos y garantizar que su producto se pueda fabricar y sea fiable.

Póngase en contacto con TECOO hoy mismo para recibir un análisis DFM gratuito para su próximo diseño de PCB.
Juntos, podemos construir un producto fiable, fabricable y listo para el mercado.
