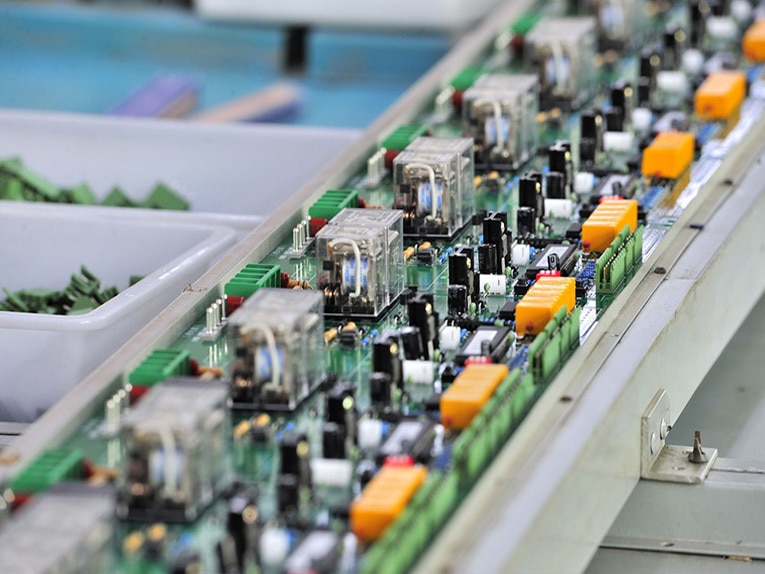

Explicación de la documentación de fabricación de PCBA: Lista de comprobación práctica para proyectos OEM

{{{sourceTextContent.subTitle}}}

Todo lo que debe preparar antes de enviar su diseño a una fábrica de PCBA

{{{sourceTextContent.description}}}

Cuando se trabaja con un fabricante de PCBA, una de las preguntas más habituales de los OEM y los equipos de producto es:
"¿Qué documentación debemos presentar para iniciar la producción?"

En la práctica, los archivos que faltan o son poco claros suelen provocar errores de montaje, repetición de prototipos, retrasos en los plazos o pruebas fallidas. Para ayudar a evitar estos riesgos, este artículo describe los principales documentos necesarios para la fabricación de PCBA y explica cómo cada uno de ellos contribuye a un proceso de producción sin problemas.

1. Datos de producción y colocación de PCB

La base de cualquier proyecto de PCBA comienza con unos datos de PCB precisos.

Los archivos Gerber definen las capas de cobre, las aperturas de las máscaras de soldadura, la serigrafía y el contorno de la placa. Estos archivos son obligatorios para la fabricación de PCB.

Los datos de colocación de componentes (XY) especifican la posición y rotación exactas de cada componente, lo que permite un montaje SMT preciso.

Práctica recomendada: Incluya capas de serigrafía claramente etiquetadas con designadores de referencia para simplificar la inspección y la resolución de problemas.

2. Lista de materiales (BOM)

La lista de materiales actúa como referencia central para el aprovisionamiento y montaje de componentes. Una lista de materiales bien preparada debe indicar claramente:

Números de pieza del fabricante (NPF)

Tipos de embalaje y especificaciones

Designadores de referencia y cantidades

Marcas preferidas y alternativas aprobadas

Por qué es fundamental: Una lista de materiales detallada minimiza los errores de compra, acorta el tiempo de aprovisionamiento y evita paradas de la línea durante la producción.

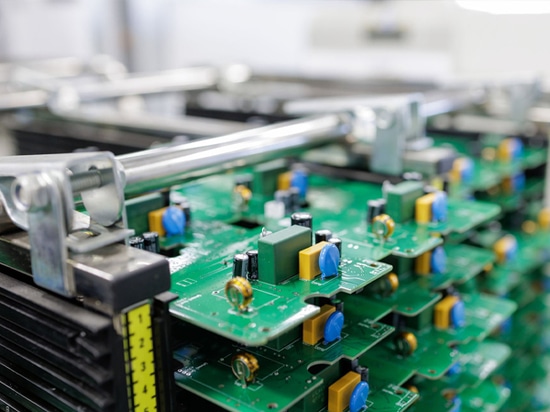

3. Instrucciones de montaje y requisitos del proceso

Más allá de los archivos de diseño, los fabricantes confían en la documentación del proceso para comprender cómo debe construirse la placa.

Esto puede incluir:

Requisitos de orientación para componentes polarizados o complejos

Métodos específicos de soldadura (por reflujo, por ola, selectiva o manual)

Procesos especiales como el revestimiento de conformación, la aplicación de cola o el estañado

Sin estas instrucciones, las fábricas pueden seguir procesos predeterminados, lo que puede dar lugar a reprocesamientos o problemas de funcionamiento.

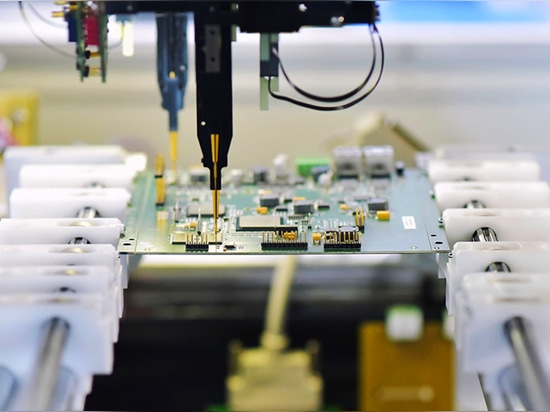

4. Documentos de prueba y archivos de programación

Para verificar la funcionalidad del producto, debe prepararse con antelación información sobre las pruebas.

Entre los documentos habituales relacionados con las pruebas se incluyen:

Ubicación de los puntos de prueba

Procedimientos de pruebas funcionales o en circuito

Firmware o archivos de programación para la grabación de MCU

Resultado: Una documentación de pruebas clara ayuda a garantizar que cada placa ensamblada cumple los requisitos de rendimiento antes del envío.

5. Muestras de referencia o ayudas visuales (opcional)

Aunque no son obligatorios, los materiales de referencia pueden mejorar significativamente la precisión de la fabricación.

Artículos recomendados:

Muestras físicas aprobadas

Imágenes de alta resolución de la placa de circuito impreso (anverso y reverso)

Fotos de primer plano de componentes o conjuntos críticos

Estas referencias son especialmente útiles para nuevos diseños o proyectos urgentes.

Problemas habituales causados por la falta de documentos

No hay archivos Gerber → La fabricación de PCB no puede comenzar

Lista de materiales incompleta → Componentes incorrectos o no disponibles

Requisitos de montaje poco claros → Retrabajos y retrasos

Sin plan de pruebas → Mayores tasas de defectos y plazos de entrega más largos

Enfoque preventivo: Preparar por adelantado un paquete completo de documentos ayuda a proteger los plazos y los objetivos de costes del proyecto.

Lista de comprobación de la documentación esencial de PCBA

Archivos de fabricación de PCB (Gerber + datos XY)

Lista de materiales (BOM)

Instrucciones de montaje y proceso

Planes de prueba y archivos de programación

Muestras o referencias visuales (recomendado)

Por qué trabajar con TECOO

Con más de 20 años de experiencia en la fabricación por contrato de PCBA, TECOO ofrece soluciones integradas de un solo proveedor que abarcan el soporte de diseño de PCB, la fabricación, el abastecimiento de componentes, el montaje, las pruebas y la entrega final.

Para reducir el retrabajo y acelerar la producción, póngase en contacto con TECOO para una revisión profesional de los documentos PCBA y una consulta de optimización antes de que su próximo proyecto entre en fabricación.
