Optimización del rendimiento hidráulico: Superar los retos de la medición precisa del caudal

{{{sourceTextContent.subTitle}}}

Titan Enterprises comparte ideas clave y consideraciones críticas para los sistemas de fluidos hidráulicos con el fin de ayudar a los ingenieros y operarios a superar los retos de la medición de caudal de precisión para garantizar mediciones exactas y operaciones de proceso seguras.

{{{sourceTextContent.description}}}

Titan Enterprises comparte información clave para ayudar a los ingenieros y operarios a superar los retos de la medición precisa del caudal para garantizar mediciones exactas y operaciones de proceso seguras.

La medición de líquidos a presión puede parecer sencilla a primera vista: instalar un caudalímetro en la línea de producto, conectarlo a un instrumento, controlar la medición con el software integrado, conectar una válvula y una bomba y encender el sistema de caudal. Sin embargo, las aplicaciones del mundo real revelan una serie de complejidades que deben abordarse para lograr resultados precisos y repetibles.

Los avanzados sistemas de proceso y manipulación de fluidos de hoy en día exigen una medición de caudal muy precisa, e incluso pequeñas incoherencias en el diseño del sistema pueden dar lugar a imprecisiones, desperdicio de producto o interrupción de los procesos.

En lo que respecta a los sistemas hidráulicos, los caudalímetros desempeñan un papel fundamental en el mantenimiento de la integridad y eficacia de dichos sistemas utilizados, por ejemplo, en bancos de pruebas hidráulicas, calibración, confirmación de salidas de bombas hidráulicas, además de la configuración y ajuste de válvulas de control de caudal. Sin embargo, mantener unas condiciones de proceso constantes puede ser todo un reto. Los sistemas hidráulicos dependen del movimiento preciso del fluido para transmitir potencia, y cualquier desviación del caudal requerido puede provocar problemas de rendimiento, desgaste excesivo o fallos del sistema. Por ejemplo, las condiciones del proceso, como las fluctuaciones de temperatura a lo largo del día, pueden alterar la viscosidad del fluido y las mediciones del caudal volumétrico, afectando a la precisión de la medición del caudal. Idealmente, los diseños de sistemas hidráulicos deben tratar de minimizar el mayor número posible de variables dentro de un coste razonable. Una vez establecida esta base, pueden seleccionarse equipos como caudalímetros, bombas y válvulas para compensar eficazmente cualquier variación de los parámetros.

Los caudalímetros están diseñados para medir la velocidad y/o el volumen del fluido que circula por un sistema hidráulico a través de una variedad de salidas, desde una simple pantalla mecánica hasta un registro de datos completo, proporcionando datos en tiempo real sobre la velocidad de movimiento del fluido. Esto permite a los operadores controlar el estado del sistema, detectar fugas u obstrucciones y optimizar el rendimiento. La medición precisa del caudal también es crucial para mantener una presión constante y garantizar que los actuadores y otros componentes reciban el volumen correcto de fluido, lo que es vital para lograr el rendimiento mecánico deseado.

Los fluidos hidráulicos suelen ser aceites viscosos, a base de petróleo o sintéticos, que se utilizan por su estabilidad a la temperatura de funcionamiento y sus propiedades lubricantes, aunque en los sistemas hidráulicos también se utilizan líquidos a base de agua (HFA, HFB), fluidos de agua y glicol (HFC) y, cada vez más, fluidos hidráulicos biodegradables.
Consideraciones críticas para los sistemas de fluidos hidráulicos

Repetibilidad del sistema:

La estabilidad hidráulica es esencial. Las bolsas de aire en la línea pueden provocar situaciones de flujo dinámico, causando errores volumétricos en el suministro. Garantizar un sistema bloqueado hidráulicamente elimina dicha variabilidad y mejora la repetibilidad.

Condiciones de proceso estables:

Los cambios de presión, temperatura o caudal pueden empujar a los caudalímetros a zonas operativas impredecibles, afectando a la calibración y la precisión. Mantener unas condiciones constantes es vital para un rendimiento fiable.

Gestión de caudal pulsante:

La selección del tipo de bomba es importante para evitar el flujo pulsante. La pulsación de ciertas bombas puede alterar los caudales, especialmente en aplicaciones químicas agresivas. Los reguladores de presión y los amortiguadores de pulsaciones deben incorporarse a los sistemas de caudal para conseguir un flujo suave y constante.

Colocación estratégica de caudalímetros:

Colocar el caudalímetro justo antes de la válvula dosificadora minimiza la inercia del fluido y mejora la precisión de la medición.

Comprender el impacto de la viscosidad en la precisión del caudalímetro:

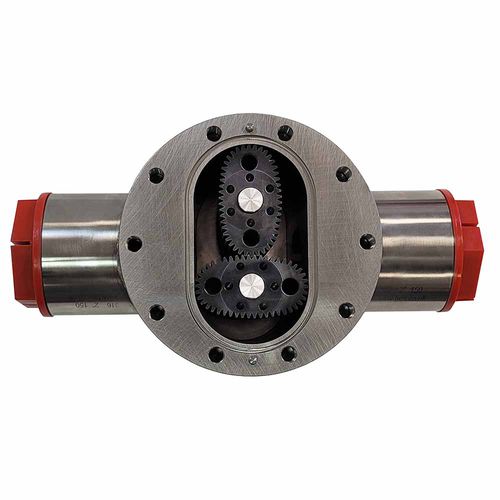

La selección de cualquier dispositivo de medición de caudal debe tener siempre en cuenta la viscosidad del fluido, ya que los medidores de turbina suelen perder precisión y rendimiento a medida que aumenta la viscosidad del fluido, mientras que el rendimiento, la precisión y el rango de los caudalímetros de desplazamiento positivo aumentan con la viscosidad.

Selección y calibración de válvulas:

El tipo de válvula de cierre utilizada puede influir en la precisión del suministro. Los solenoides de acción rápida son ideales para las tuberías más pequeñas, mientras que las configuraciones más grandes se benefician de soluciones como los sistemas de cierre multietapa o la programación de "compensación automática de rebasamiento" para afinar los resultados.

Optimización de caudalímetros electrónicos:

Los medidores de alto rendimiento (como el caudalímetro ultrasónico Atrato® de Titan) pueden predecir las señales de parada con antelación, garantizando un suministro constante incluso a altas velocidades.
Mejora de la eficacia del proceso

Los sistemas hidráulicos, sobre todo en la industria aeroespacial, funcionan a presiones cada vez más altas para conseguir varias ventajas clave: reducción del tamaño de los componentes, mejora de la eficiencia global del sistema, menores requisitos de los depósitos y reducción del peso y el espacio ocupado por el sistema. A medida que aumentan las presiones de funcionamiento, la selección de un caudalímetro adecuado se vuelve aún más crítica. Estos caudalímetros no sólo deben proporcionar mediciones precisas, sino también ser capaces de soportar presiones superiores a los niveles máximos de funcionamiento del sistema, incorporando un factor de seguridad adecuado para garantizar la fiabilidad y seguridad a largo plazo.

Si se tienen en cuenta estos factores durante el diseño y la puesta en marcha del sistema y se invierte en la tecnología de medición de caudal adecuada que se adapte a los requisitos de la aplicación, los ingenieros pueden eliminar los errores habituales en la medición de líquidos y garantizar que el sistema de flujo de líquidos funcione con precisión y coherencia.

Titan Enterprises ofrece una gama de caudalímetros para sistemas hidráulicos de 10 a 950 bar, con variantes de caudal a medida y versiones OEM también disponibles. Para más información sobre soluciones avanzadas de medición de caudal y aplicaciones OEM, visite www.flowmeters.co.uk o envíe un correo electrónico a [email protected].
