Caudalímetros ultrasónicos: Pinza o en línea para la medición avanzada del caudal

{{{sourceTextContent.subTitle}}}

Titan Enterprises analiza las ventajas e inconvenientes de los caudalímetros ultrasónicos de pinza y en línea, así como las aplicaciones de proceso más adecuadas para estos tipos de dispositivos de medición.

{{{sourceTextContent.description}}}

Titan Enterprises analiza las ventajas e inconvenientes de los caudalímetros ultrasónicos de pinza y en línea, así como las aplicaciones de proceso más adecuadas para estos tipos de dispositivos de medición.

Los caudalímetros ultrasónicos representan un avance significativo en la tecnología de medición de caudal, ya que ofrecen precisión, versatilidad y facilidad de uso sin componentes móviles ni internos. Los caudalímetros ultrasónicos, que ofrecen un procesamiento electrónico mejorado, un diagnóstico cada vez mayor y una precisión excelente, funcionan utilizando ultrasonidos para medir la velocidad de un fluido que fluye a través de una tubería de dimensiones conocidas, obteniendo el caudal volumétrico. Existen dos tipos principales:

Caudalímetros ultrasónicos de tiempo de tránsito o "tiempo de vuelo": Miden la diferencia de tiempo entre los impulsos ultrasónicos enviados en la dirección del flujo y en contra del flujo. La diferencia en el tiempo de tránsito es directamente proporcional a la velocidad del flujo.

Caudalímetros ultrasónicos Doppler: Miden el desplazamiento de frecuencia de una señal ultrasónica reflejada por partículas o burbujas en el fluido. Este desplazamiento de frecuencia se utiliza para calcular la velocidad del flujo.

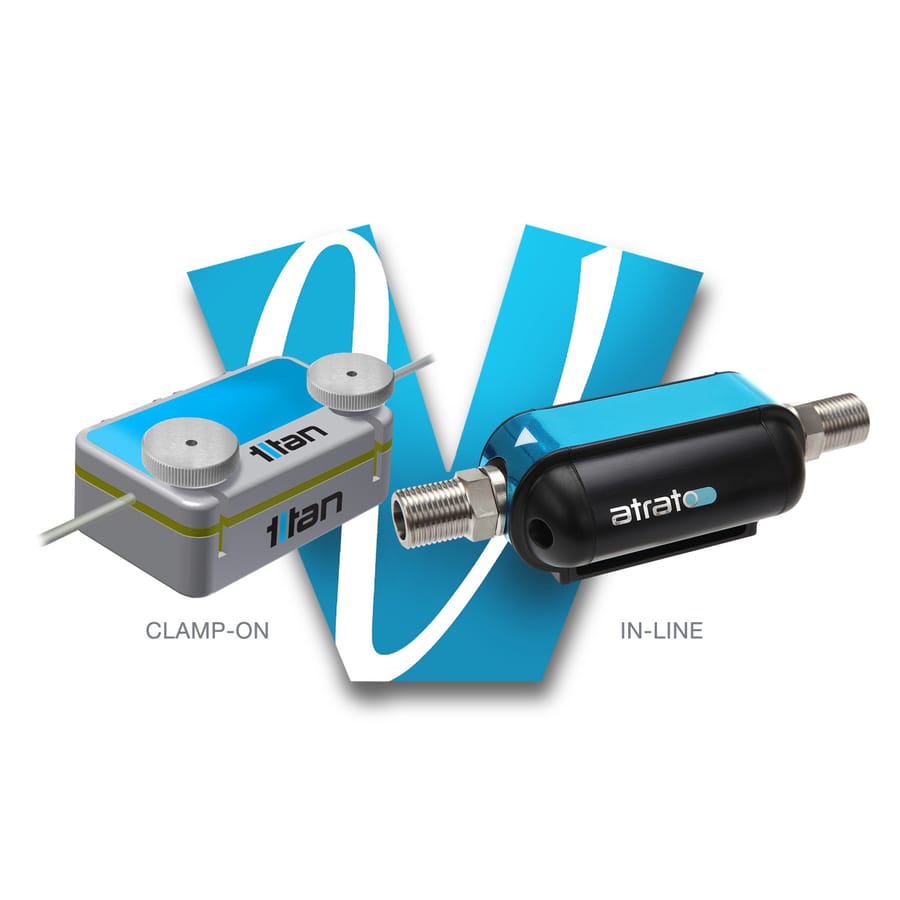

Los caudalímetros ultrasónicos pueden integrarse en una tubería para medir la corriente de caudal "en línea" o fijarse con abrazaderas en el exterior de una tubería existente. Tanto los caudalímetros en línea como los fijados con abrazaderas se utilizan habitualmente para medir el caudal de líquidos y gases en diversas aplicaciones. Cada tipo tiene sus propias ventajas e inconvenientes, lo que los hace adecuados para distintas aplicaciones industriales.

Caudalímetros en línea

Ventajas:

Alta precisión: Los caudalímetros en línea son generalmente más precisos porque se insertan directamente en la tubería, a veces midiendo en toda la sección transversal de la tubería utilizando múltiples conjuntos de sensores para producir datos más exactos para una medición precisa del caudal.

Calibración independiente: Como unidad independiente, pueden ser calibrados con precisión por el proveedor o por una casa de calibración independiente con arreglo a normas específicas que serán directamente relacionables con la instalación final.

Variedad de tecnologías de medición: Aunque aquí nos centramos en los caudalímetros ultrasónicos, los dispositivos de caudal en línea pueden utilizar otras tecnologías, como turbina, magnética, vórtice o presión diferencial, que pueden elegirse en función de los requisitos específicos de la aplicación, pero los ultrasónicos tienen la ventaja añadida de que la restricción del caudal es mínima o nula.

Rendimiento estable: Estos caudalímetros tienden a proporcionar un rendimiento estable y constante a lo largo del tiempo, lo que los hace fiables para su uso a largo plazo.
Amplia gama de aplicaciones: Adecuados tanto para mediciones de caudal de líquidos como de gases, los caudalímetros ultrasónicos en línea pueden soportar altas presiones y temperaturas en función del material de construcción y el diseño.

Desventajas:

Complejidad de la instalación: La instalación de un caudalímetro en línea suele requerir cortar la tubería y, a veces, detener el proceso para vaciar la tubería antes de la instalación, lo que puede llevar mucho tiempo y resultar costoso. También pueden ser necesarios accesorios adicionales.

Mantenimiento: El mantenimiento puede ser más complicado, ya que puede ser necesario detener el proceso y desmontar partes de la tubería.
Instalación permanente: Una vez instalados, no son fáciles de reubicar, lo que los hace menos flexibles si es necesario cambiar con frecuencia los puntos de medición.

Los caudalímetros en línea son preferibles para aplicaciones que requieren una gran precisión y una medición estable a largo plazo. A pesar de sus mayores costes de instalación, al ser dispositivos electrónicos, sus costes de vida útil son relativamente bajos. Suelen utilizarse en industrias de transferencia de custodia, como la del petróleo y el gas, ya que la alta precisión a lo largo del tiempo y los bajos costes de mantenimiento amortizan el gasto inicial de instalación con bastante rapidez.

Caudalímetros de pinza

Ventajas:

No invasivos: Los caudalímetros Clamp-on se instalan externamente en la tubería existente, eliminando la necesidad de cortar o alterar la tubería, o drenar el líquido. Esto los hace ideales para aplicaciones en las que no se puede interrumpir el proceso.

Fácil instalación y mantenimiento: Son fáciles de instalar y mantener, ya que no es necesario detener el flujo ni realizar cortes en la tubería. También pueden instalarse en lugares difíciles o espacios reducidos. Aunque esto puede tener graves consecuencias para la precisión, puede considerarse un riesgo o penalización aceptable para el proceso en su conjunto.

Facilidad de uso: Pueden instalarse en tuberías de distintos tamaños, incluso de gran diámetro, y pueden utilizarse con distintos fluidos. También pueden utilizarse para validar el rendimiento de los caudalímetros en línea existentes.

Portabilidad: Estos caudalímetros suelen ser portátiles y pueden trasladarse a diferentes puntos de medición, lo que proporciona flexibilidad para instalaciones temporales o mediciones de comprobación puntuales.

Instalación rentable: Dado que no es necesario modificar la tubería, los costes de instalación suelen ser inferiores en comparación con los caudalímetros en línea.

Desventajas:

Limitaciones de precisión: Los caudalímetros con abrazadera suelen tener menor precisión que los caudalímetros en línea. Las dimensiones reales del grosor de la pared y el diámetro interior de la tubería son muy importantes a la hora de calcular la precisión de la medición del caudal. Factores como el material de la tubería, el grosor de la pared, los depósitos en la superficie interna y el perfil del caudal afectarán a la precisión del caudalímetro.

Calibración: La calibración del proveedor sólo puede realizarse en un sistema de tuberías representativo y no en el dispositivo final instalado, lo que compromete la precisión alcanzable.

Campo de aplicación limitado: Pueden no ser adecuados para tuberías muy pequeñas o muy grandes y pueden ser menos eficaces para medir ciertos tipos de fluidos, en particular aquellos con baja velocidad de fluido o altos niveles de aireación.

Dependencia del estado de la tubería: El estado y el material de la tubería pueden influir significativamente en el rendimiento de los caudalímetros de abrazadera. Por ejemplo, las tuberías con aislamiento pesado o paredes gruesas pueden plantear problemas a la conductividad acústica, provocando la degradación de la señal. El material de la tubería también puede ser un problema.

Potencial de interferencia de la señal: Pueden ser susceptibles a interferencias de señal procedentes de equipos electrónicos cercanos o del propio material de la tubería, lo que puede afectar a la fiabilidad de la medición.

Ubicación: La elección del emplazamiento para ubicar el dispositivo de abrazadera es fundamental, ya que se siguen aplicando las advertencias de instalación habituales, como alejarse de valores y curvas. Las turbulencias pueden reducirse garantizando, como mínimo, 10 diámetros de tubería recta aguas arriba y 5 diámetros aguas abajo. Estos factores se vigilarían de cerca en una situación permanente por defecto.

Los caudalímetros de abrazadera son ideales para aplicaciones no invasivas, flexibles y portátiles en las que la facilidad de instalación y los bajos costes de instalación son prioritarios, aunque puedan ofrecer una menor precisión y se vean influidos por las características de la tubería y el fluido. Se utilizan en todos los sectores gracias a su flexibilidad inherente.

La elección entre caudalímetros ultrasónicos en línea y de pinza depende de las necesidades específicas de la aplicación, incluidos factores como la precisión requerida, la facilidad de instalación, las consideraciones de mantenimiento y la naturaleza del fluido y la tubería.

La gama de caudalímetros ultrasónicos en línea de Titan utiliza nuestra tecnología ultrasónica patentada de "tiempo de vuelo", que funciona con excelente precisión en amplios rangos de caudal de líquido, desde 2 ml/min hasta 20 l/min.
