Bajo presión: cuando la precisión de la medición del caudal es importante

{{{sourceTextContent.subTitle}}}

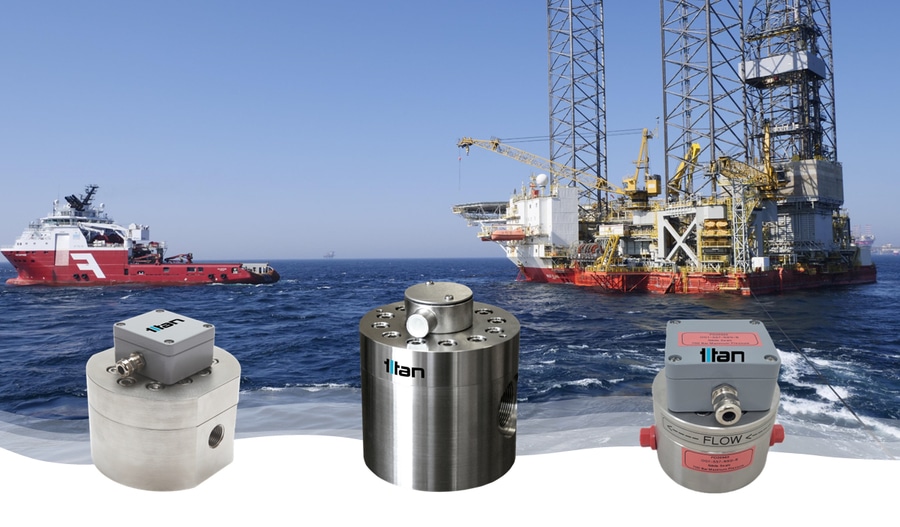

Los caudalímetros para líquidos de engranajes ovalados de alta presión de Titan responden a la necesidad de medir con precisión el caudal en condiciones de funcionamiento extremas y entornos industriales difíciles, como los que se dan en aplicaciones de sistemas hidráulicos y en la industria del petróleo y el gas.

{{{sourceTextContent.description}}}

Los caudalímetros para líquidos de engranajes ovalados de alta presión de Titan Enterprises satisfacen la necesidad de una medición precisa del caudal en condiciones de funcionamiento extremas y entornos industriales difíciles, como los que se observan en aplicaciones de sistemas hidráulicos y en la industria del petróleo y el gas.

La medición del caudal de fluidos a alta presión, como en el control de fluidos hidráulicos, la inyección de aditivos químicos y otros sistemas de alimentación de fluidos exigentes, garantiza un rendimiento operativo óptimo y minimiza las pérdidas.

Los sistemas hidráulicos realizan una importante labor en una amplia gama de aplicaciones industriales, como:

Aeroespacial: en el despliegue y repliegue del tren de aterrizaje de aviones, actuadores de control de vuelo, etc.

Minería, construcción, agricultura: en la elevación de cargas pesadas con equipos de movimiento de tierras o el procesamiento de materiales con maquinaria de trituración de rocas.

Petróleo y gas: perforación de pozos en yacimientos petrolíferos o inyección de aditivos químicos para mejorar la recuperación del petróleo.

Marina: en el empuje y dirección del barco a través del agua mediante hélices y propulsores accionados por sistemas hidráulicos.

Automoción: en los coches de Fórmula Uno que incorporan sofisticados sistemas hidráulicos para manejar múltiples aplicaciones, como el frenado asistido, el embrague, la caja de cambios y el accionamiento del acelerador.

El sector del petróleo y el gas también impulsa una parte significativa del mercado de caudalímetros, en el que los caudalímetros convencionales, como los dispositivos de desplazamiento positivo (engranaje oval), siguen teniendo la ventaja de estar probados en una amplia base instalada. Estos caudalímetros son cruciales para aplicaciones como la inyección de aditivos a alta presión y la transferencia de custodia, donde la precisión y la resistencia química son vitales.

Pruebas de presión: garantía de disponibilidad operativa

La presión es un factor clave a la hora de seleccionar componentes hidráulicos, y las pruebas de presión de cada componente de un sistema hidráulico ayudan a verificar su integridad estructural y su idoneidad para el uso previsto. La presión nominal de un dispositivo indica su presión máxima de funcionamiento.

Realizadas durante el proceso de fabricación, las pruebas de presión ayudan a identificar defectos (como fugas) en una fase temprana, previniendo posibles fallos y reduciendo los costosos tiempos de inactividad causados por componentes defectuosos. Además, también garantiza que el sistema hidráulico cumple las normas de seguridad establecidas por los organismos reguladores, salvaguardando el cumplimiento de la normativa. Al confirmar que tanto los componentes como todo el sistema pueden soportar y funcionar eficazmente bajo la presión de funcionamiento requerida, las pruebas de presión desempeñan un papel crucial en la validación del rendimiento y la fiabilidad generales del sistema.

Instalación de pruebas de presión in situ de Titan
Debido a la demanda de sus caudalímetros de engranajes ovalados de alta presión, Titan realizó una inversión de capital en un banco de pruebas de presión interno. Esto no sólo permite una rápida producción de caudalímetros nuevos y renovados, sino que, desde el punto de vista de la I+D, permite a Titan probar a presión nuevos materiales en desarrollo.

El banco de pruebas de presión Hydratron es capaz de realizar pruebas hasta una presión de 1400 bar, lo que permite probar toda la gama de caudalímetros de engranajes ovalados de Titan, incluidas las opciones de alta presión de 950 bar. El equipo también ha demostrado ser muy valioso a la hora de probar nuevos productos y simular los efectos de la cavitación en un sistema hidráulico. Junto con el perfeccionamiento del diseño de los engranajes y la estandarización de los diseños de los caudalímetros para mejorar la intercambiabilidad de los productos, el banco de pruebas de presión de Titan ha demostrado las modificaciones de diseño, permitiendo un aumento potencial de la presión máxima de funcionamiento de su gama estándar de caudalímetros de engranajes ovalados en aproximadamente un 50%.

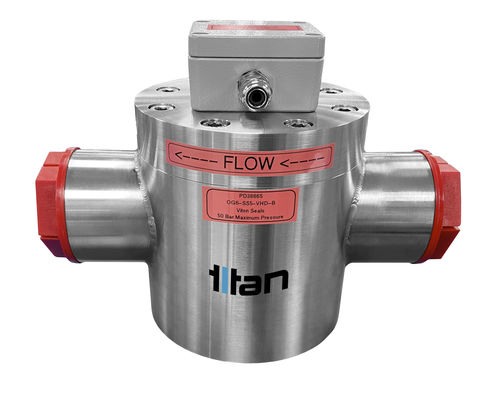

Principales características y ventajas de los caudalímetros de engranajes ovalados de Titan

1. Alta precisión y resistencia química

Los caudalímetros de engranajes ovalados mejoran su precisión de medición a medida que aumenta la viscosidad del líquido, de aproximadamente el 1% a alrededor del 0,1% de lectura a viscosidades más altas. Están diseñados para manejar una amplia gama de propiedades físicas y químicas, esenciales para las inyecciones de aditivos petroquímicos que varían en viscosidad y densidad.

2. Construcción robusta

Diseño compacto y robusto que garantiza un rendimiento a largo plazo con un mantenimiento mínimo. Los modelos ofrecen presiones nominales de 10 bar a 950 bar y pueden funcionar a temperaturas de hasta 150°C. Existen opciones intrínsecamente seguras para atmósferas potencialmente explosivas, como los modelos compatibles con ATEX.

3. Rendimiento fiable

Diseño patentado de engranaje ovalado que proporciona un alto rendimiento y una repetibilidad del 0,1%. Adecuado para aplicaciones de alta presión, como la medición del caudal de combustible marino, la supervisión del suministro de grasa en turbinas eólicas, la inyección de aditivos en perforaciones petrolíferas en alta mar y la producción de biodiésel.

4. Soluciones a medida

Titan Enterprises colabora con clientes fabricantes de equipos originales para desarrollar caudalímetros a medida que cumplan requisitos específicos de alta presión, alta viscosidad y compatibilidad química, mejorando su aplicación en diversas industrias, incluidos los sectores petrolero, petroquímico y de energías verdes.

Al garantizar una medición de caudal fiable y precisa, los caudalímetros de engranajes ovalados de Titan contribuyen significativamente a la eficacia y seguridad de los procesos de petróleo y gas, desde la inyección de aditivos hasta la medición de combustible; y de los sistemas hidráulicos en entornos diversos y exigentes.

Para estudiar una solución de medición de caudal a medida para su aplicación OEM exclusiva, póngase en contacto con Titan Enterprises en el teléfono +44 (0)1935 812790 o en [email protected]
