Fuentes de alimentación de bastidor abierto frente a fuentes de alimentación cerradas: Un análisis en profundidad de los escenarios de aplicación

{{{sourceTextContent.subTitle}}}

Fuentes de alimentación de bastidor abierto frente a fuentes de alimentación cerradas

{{{sourceTextContent.description}}}

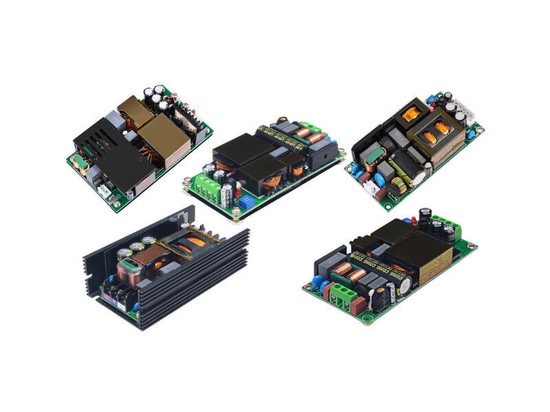

La fuente de alimentación de bastidor abierto
Una fuente de alimentación de bastidor abierto se caracteriza por su construcción minimalista. En este diseño, los componentes principales -filtro de entrada, circuitos de conmutación, transformador y reguladores de salida- se ensamblan en una única placa de circuito impreso (PCB). Normalmente, esta placa se monta en un marco metálico ligero o placa base, que proporciona rigidez estructural y un medio para el montaje. Lo más importante es que carece de cubierta superior o inferior, lo que deja los componentes al descubierto.

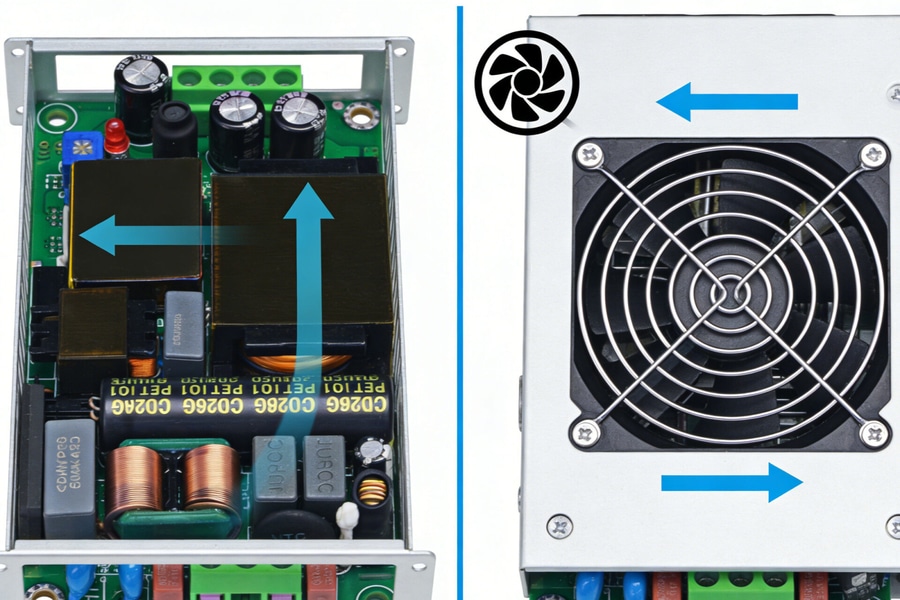

Esta filosofía de diseño da prioridad a la integración directa en un sistema anfitrión. Como resultado, la principal estrategia de gestión térmica es la refrigeración natural, que se basa en la convección y el flujo de aire dentro de la propia carcasa del equipo final para disipar el calor. Además, su factor de forma de perfil bajo y su compatibilidad habitual con carriles DIN estándar los hacen excepcionalmente populares en entornos controlados como los armarios de control industrial. Por lo tanto, para los diseñadores de equipos originales, el enfoque de bastidor abierto ofrece una fuente de alimentación de CC muy compacta y rentable, que se convierte en una parte perfecta de la máquina más grande.

La fuente de alimentación cerrada
Por el contrario, una fuente de alimentación cerrada es una unidad autónoma. En este caso, todos los componentes electrónicos se alojan dentro de una carcasa protectora, normalmente construida de acero estampado, aluminio o plástico de alta calidad. Es importante destacar que esta carcasa cumple múltiples funciones críticas. Por ejemplo, actúa como escudo contra las interferencias electromagnéticas (EMI). Además, proporciona protección mecánica contra daños físicos y contaminantes ambientales como el polvo y la humedad. Por último, impide el contacto accidental del usuario con piezas internas activas, lo que aumenta la seguridad de funcionamiento.

La gestión térmica en unidades cerradas suele requerir soluciones más activas. Mientras que los modelos de menor potencia pueden utilizar carcasas con aletas para mejorar la convección natural, la mayoría de las fuentes cerradas de potencia media a alta incorporan refrigeración por ventilador. En este caso, un ventilador interno hace circular el aire de forma activa a través de las aberturas de ventilación de la carcasa. Esto permite que estas unidades mantengan su potencia de salida nominal en una gama más amplia de condiciones ambientales, lo que las hace ideales para aplicaciones autónomas o para su uso en entornos de usuario final donde no existe una carcasa de protección secundaria.
