Protección contra explosiones en el almacenamiento de grano: Medición y control de nivel

La seguridad ante todo: Medición de nivel UWT para silos de grano polvorientos - fiable y certificado para zonas Ex

Polvo fino, atmósfera explosiva: las condiciones difíciles forman parte de las operaciones cotidianas en el procesamiento de cereales.

Especialmente en los molinos, donde se manipulan y procesan grandes cantidades de grano, harina o sémola, el riesgo de explosiones de polvo es real, y a menudo se subestima. Esto hace que el uso de tecnología de medición de nivel fiable y con certificación ATEX/IECEx sea aún más importante.

El reto: Medición de nivel en la zona Ex 20/21

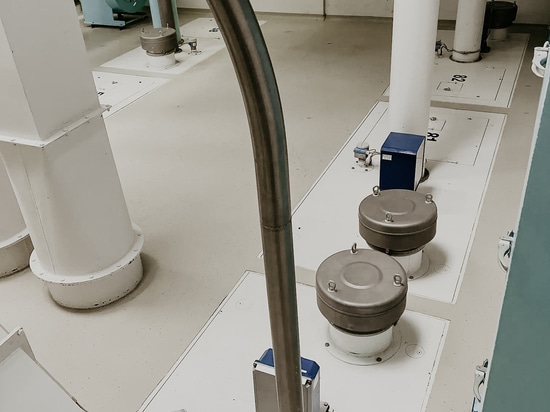

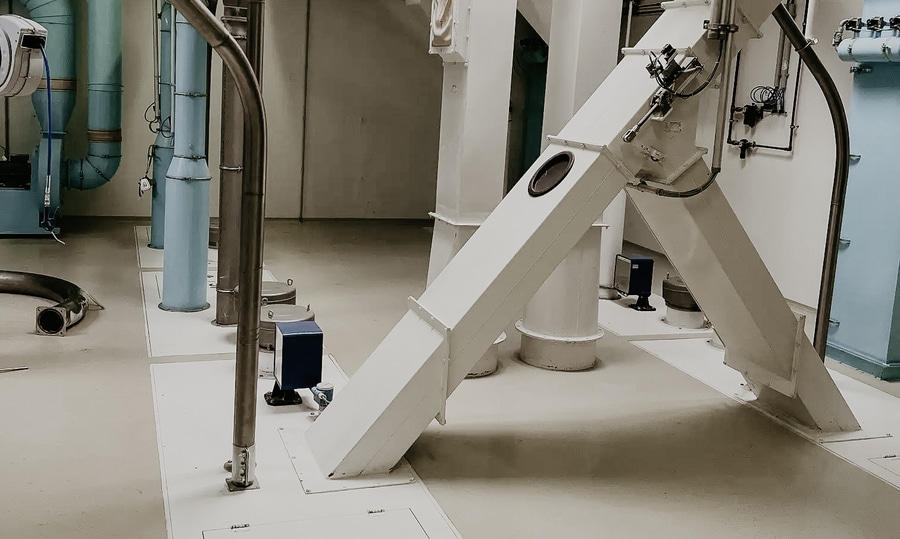

En un molino de grano en Austria, el almacenamiento intermedio en un silo de 12 metros (39 pies) de altura tenía que ser supervisado de forma fiable. La tarea: una combinación de medición de nivel continua y detección de nivel puntual precisa para evitar eficazmente el sobrellenado y la escasez de material.

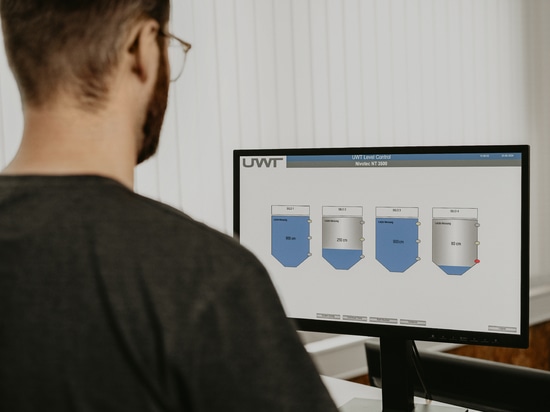

Los requisitos clave también incluían una fácil integración en el sistema de control existente, un bajo mantenimiento y el pleno cumplimiento de la normativa de protección contra explosiones para las zonas 20 y 21.

Otros retos: gran generación de polvo y sobrepresión temporal durante el proceso de llenado.

La tarea con todos estos retos y requisitos se resolvió con éxito con un sistema de UWT diseñado para manejar exactamente estas condiciones.

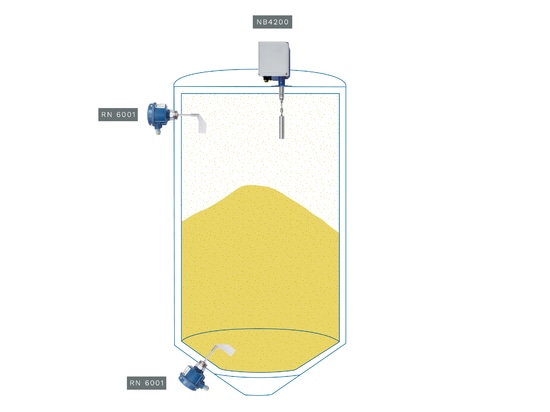

La solución: Un potente trío formado por el sensor de lote NivoBob®, el interruptor de nivel puntual Rotonivo® y la luz de señalización NivoLED

NivoBob® - NB 4200 - Medición de nivel continua, robusta y precisa

En esta aplicación, el sensor electromecánico NivoBob® - NB 4200 garantiza una supervisión fiable del nivel en el silo. Con un rango de medición de hasta 30 m y homologaciones internacionales según la certificación ATEX, cumple todos los requisitos para un uso seguro en entornos peligrosos.

- Sin polvo gracias al limpiador de cinta integrado: La cinta métrica se limpia automáticamente durante la retracción - ideal para condiciones polvorientas.

- Funcionamiento seguro gracias a la carcasa de doble cámara: La separación de la electrónica y la mecánica garantiza una larga vida útil y la máxima seguridad de funcionamiento.

- Fácil de manejar: El montaje con brida y la sencilla integración convierten al NB 4200 en una solución de bajo mantenimiento para la medición continua de nivel, incluso en zonas Ex.

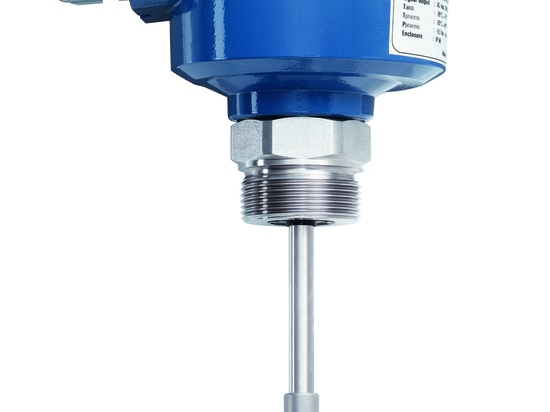

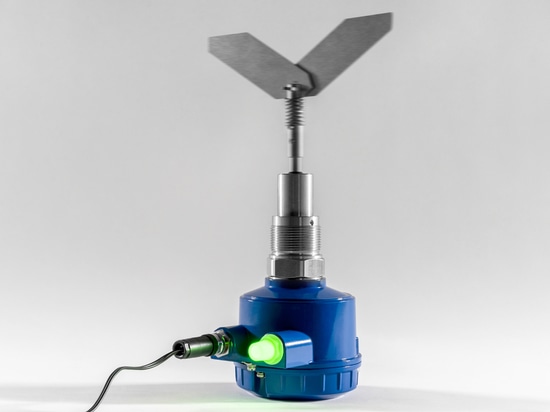

Rotonivo® RN 6001 - Detección precisa de nivel puntual con SIL 2

El interruptor de paleta giratoria RN 6001 proporciona una detección precisa de nivel puntual, sirviendo tanto como sensor de nivel lleno como vacío:

- Fiable con todos los materiales a granel: No se ve afectado por la densidad o la humedad del material.

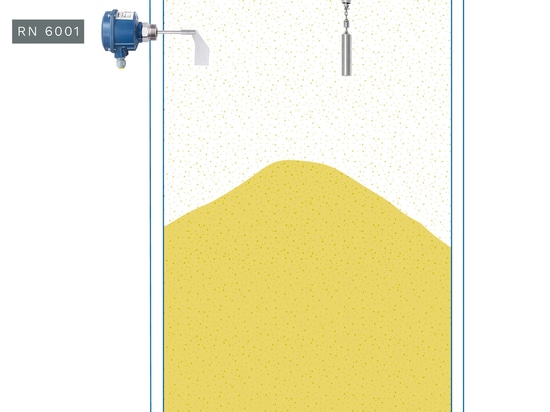

- Instalación flexible: Montado horizontalmente para detección de lleno, o en ángulo desde abajo para detección de vacío.

- Orientado a la seguridad: Certificado SIL 2 según la norma IEC 61508: ideal para aplicaciones de seguridad crítica.

- Certificado ATEX e IECEx para Zona 20/21: Desarrollado para un funcionamiento seguro en atmósferas explosivas según las normas internacionales.

NivoLED® NL 9 - Seguridad visible de un vistazo

El sistema de medición se complementa con la exclusiva luz de señalización NivoLED®:

- Indicación clara del estado: Rojo para crítico, verde para seguro - el estado actual es instantánea y claramente visible.

- Visibilidad de 360°: Alta luminosidad con un consumo de energía mínimo, ideal para su uso en entornos polvorientos.

- Certificado para zonas peligrosas: NivoLED® está aprobado internacionalmente para la protección contra explosiones - perfecto para un funcionamiento seguro en la Zona 21 y ubicaciones peligrosas equivalentes en todo el mundo.

- Extremadamente duraderas: Mecánicamente robusta y resistente a las condiciones meteorológicas y a los productos químicos agresivos - gracias a su carcasa de PVDF.

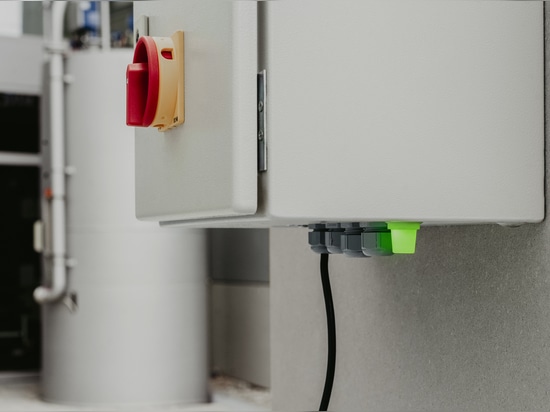

- Integración flexible: Puede montarse directamente en el sensor o como parte de un sistema existente - ideal para reequipamiento, ya sea en armarios de control o paneles de control de procesos.

____________________________________________________________________________________________________________________________________________________________________________________

Conclusiones: Medición fiable, incluso en condiciones polvorientas

Con el NivoBob® - NB 4200, el Rotonivo® - RN 6001 y el NivoLED® - NL 9, UWT ofrece una solución probada para la medición de nivel segura y fiable en el procesamiento de cereales. Los dispositivos son robustos, requieren poco mantenimiento, son fáciles de integrar y cumplen todos los requisitos de protección contra explosiones.

Para la máxima seguridad en molinos, plantas de piensos, etc., en uso en todo el mundo.
