En la fabricación de lentes ópticas de alta precisión, la integridad de la superficie y la subsuperficie de la lente es fundamental. Uno de los defectos más ocultos, aunque de mayor impacto, son los daños en la subsuperficie de las lentes ópticas, que se producen durante el corte. Este tipo de daño no es visible a simple vista ni con las herramientas de inspección convencionales, pero puede degradar el rendimiento óptico, reducir la resistencia y aumentar los costes de pulido.

Comprender las principales causas de los daños subsuperficiales durante el corte permite a los ingenieros aplicar estrategias que reduzcan los defectos, mejoren la calidad de las lentes y aumenten la fiabilidad a largo plazo. Este artículo explora cinco causas clave de daños subsuperficiales en lentes ópticas y analiza métodos prácticos de mitigación.

daños en la subsuperficie de la lente óptica

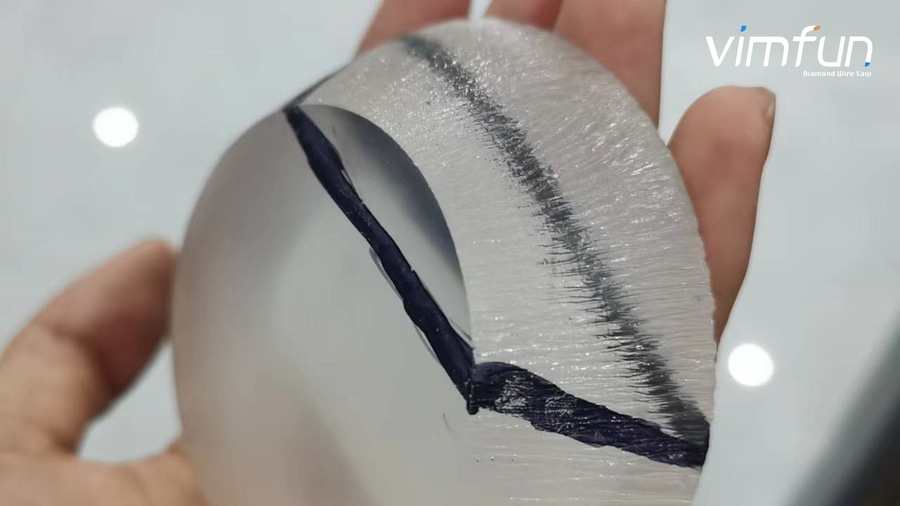

Captura de pantalla
1. Tensión mecánica debida a las fuerzas de corte

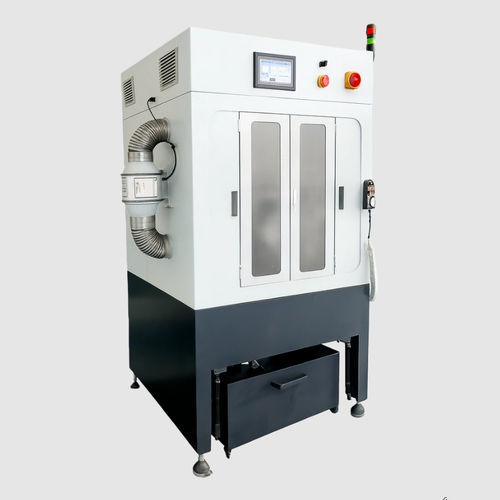

Durante el proceso de corte, las fuerzas mecánicas ejercidas por la herramienta o el alambre crean tensiones bajo la superficie. En materiales ópticos frágiles, estas tensiones pueden generar microfisuras radiales y laterales que se propagan por debajo de la superficie nominal, provocando daños subsuperficiales.

Nota de ingeniería: Las velocidades de avance elevadas o el acoplamiento inadecuado de la herramienta amplifican las grietas inducidas por la tensión. El control óptimo de la velocidad de avance, la tensión del hilo y la velocidad de corte es esencial para limitar los daños.

2. Efectos térmicos y acumulación de calor
El corte a alta velocidad genera calor localizado, especialmente en materiales como BK7, sílice fundida o germanio. Los gradientes térmicos crean zonas de tensión de tracción que contribuyen a la deformación irreversible de la subsuperficie y a la formación de microfisuras.

Ejemplo de control de parámetros:

Velocidad del hilo: hasta 80 m/s
Tensión del hilo: 150-250 N
Mantener la velocidad y la refrigeración adecuadas evita una tensión térmica excesiva y reduce los defectos subsuperficiales.

Referencia: Manual ASM sobre caracterización de materiales
https://www.asminternational.org/materials-resources/complex-materials-handbook

3. Desgaste de la herramienta y degradación del abrasivo
Las herramientas de corte desgastadas o los abrasivos de hilo de diamante generan fuerzas desiguales, produciendo condiciones de corte inestables. Esta irregularidad aumenta la indentación localizada, dando lugar a microfisuras bajo la superficie.

Mitigación: La inspección periódica de la herramienta, la sustitución del hilo desgastado y el uso de abrasivos de alta calidad constante reducen el riesgo de daños en la subsuperficie.

4. Propiedades frágiles de los materiales
Los materiales ópticos suelen ser sustratos de baja resistencia a la fractura. Durante el corte, incluso pequeñas perturbaciones pueden inducir grietas bajo la superficie. Esto es especialmente cierto en el caso de materiales infrarrojos como el germanio y el seleniuro de zinc, que son muy sensibles a las tensiones mecánicas y térmicas.

Referencia: ISO 25178 - Textura superficial
https://www.iso.org/standard/52075.html

5. Detección y supervisión inadecuadas del proceso
Los daños en la subsuperficie suelen pasar desapercibidos porque la inspección visual y los perfilómetros convencionales no pueden detectar los defectos bajo la superficie. La falta de supervisión del proceso en tiempo real permite que se formen y propaguen microfisuras, lo que aumenta el tiempo de pulido y la pérdida de material más adelante en la producción.

Técnicas de detección avanzadas:

Tomografía de coherencia óptica (OCT)
C-Scan ultrasónico
Tomografía computarizada de rayos X (TC)
Estos métodos proporcionan imágenes con resolución en profundidad para detectar y mitigar los daños subsuperficiales antes del pulido final.

Efectos en el rendimiento óptico
Aunque inicialmente sean invisibles, los daños en la subsuperficie afectan al rendimiento:

La dispersión de la luz reduce la función de transferencia de modulación (MTF).
La resistencia mecánica disminuye, lo que aumenta el riesgo de fallos.
Se requiere un pulido excesivo para eliminar los defectos ocultos, lo que aumenta el coste.
La fiabilidad a largo plazo se ve comprometida por los ciclos térmicos o el estrés mecánico.
Estrategias de mitigación
Para minimizar los daños subsuperficiales en las lentes ópticas, los fabricantes deben:

Optimizar los parámetros de corte: avance, velocidad, tensión del hilo.
Utilizar abrasivos de diamante de alta calidad con el tamaño de grano adecuado.
Emplear mecanizado multietapa: corte grueso seguido de acabado fino.
Incorporar un pulido que tenga en cuenta la subsuperficie: CMP o acabado magnetoreológico.
Aplicar supervisión en tiempo real: sensores de vibración, fuerza y temperatura.
Aplicaciones industriales
Los daños en la subsuperficie son críticos en industrias que requieren ópticas de alta precisión:

Lentes de litografía de semiconductores
Óptica aeroespacial y de defensa
Microscopía de alta precisión
Lentes para imágenes infrarrojas
Componentes ópticos AR/VR
La reducción de los daños en la subsuperficie mejora el rendimiento, la calidad y la longevidad de los sistemas ópticos.

Conclusión
Conclusiones clave:

La tensión mecánica y las fuerzas de corte son los principales causantes.
Los efectos térmicos generan microfisuras bajo las superficies.
El desgaste de la herramienta y la calidad del abrasivo afectan directamente a la integridad del subsuelo.
La fragilidad del material aumenta los defectos inducidos por el corte.
Las limitaciones de detección permiten que persistan defectos ocultos, lo que aumenta el coste y reduce la fiabilidad.
Al comprender y controlar estos factores, los fabricantes pueden reducir significativamente los daños en la subsuperficie de las lentes ópticas, mejorando la calidad, reduciendo los residuos y prolongando la vida útil de los componentes ópticos.
