Medición precisa de ángulos en trenes de laminación: La serie de encóderes B58 cumple los requisitos más exigentes

{{{sourceTextContent.subTitle}}}

Los codificadores rotatorios (también conocidos como sensores angulares o encóderes) son componentes esenciales para el control preciso de la posición y el proceso en la industria siderúrgica, especialmente en los trenes de laminación. Se utilizan en varios puntos críticos para mejorar la precisión, eficacia y seguridad del proceso de laminación.

{{{sourceTextContent.description}}}

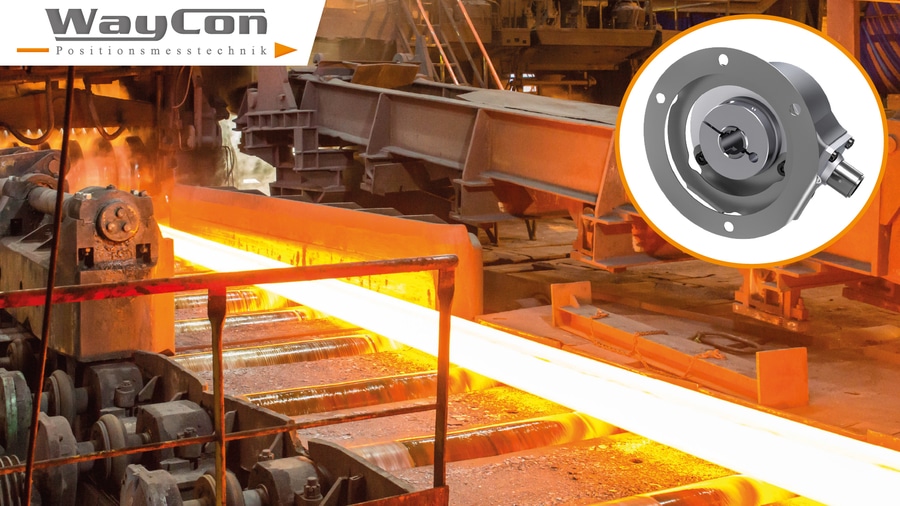

Una aplicación típica en los trenes de laminación es la supervisión de la posición en un rodillo de enrollado o desenrollado de un tren de laminación de flejes. En este caso, la tensión de la banda debe mantenerse constante mientras se enrolla o desenrolla la banda de acero de gran tamaño. Un encoder de eje hueco de la serie B58, por ejemplo con acoplamiento de estator, se desliza directamente sobre el eje del rodillo. El acoplamiento del estator (tapa de cojinete plana con cubo) fija el borde de la carcasa del codificador mientras el eje gira libremente. Con cada revolución, el codificador genera impulsos definidos con precisión, que el sistema de control registra y utiliza para calcular el ángulo de rotación y la velocidad de rotación del rodillo. Esto permite al sistema de control calcular exactamente cuánto material se ha enrollado ya y puede ajustar automáticamente la tensión o la velocidad. El uso de codificadores rotatorios en varios rodillos también garantiza la sincronización. En una aplicación de laminación, por ejemplo, las desviaciones de ángulo medidas por los codificadores pueden detectarse y corregirse inmediatamente. Por tanto, el sistema de sensores no sólo contribuye a la calidad de la producción, sino también a la seguridad, por ejemplo, contrarrestando a tiempo el exceso de rotación.

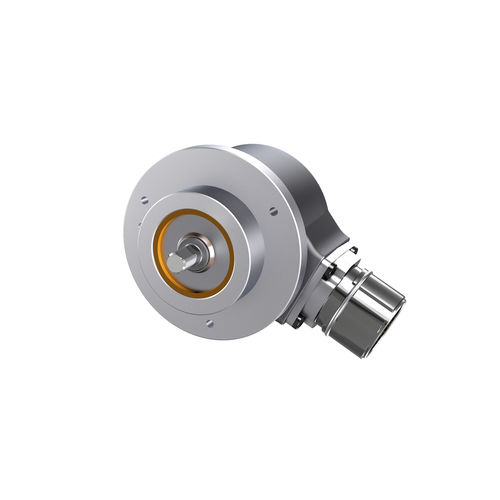

La amplia gama de variantes de la serie de encoders B58 de WayCon Positionsmesstechnik GmbH permite seleccionar el producto individual que mejor se adapte a la aplicación. Diversas bridas estandarizadas (por ejemplo, brida sincro Ø58 mm o brida Euro Ø115 mm) y una amplia selección de ejes (eje macizo y eje hueco con diámetros de 6 mm a 20 mm) permiten el montaje en un gran número de ejes existentes. Los encoders tienen una robusta carcasa de aluminio (Ø58 mm) con un grado de protección de hasta IP67 y una resistencia térmica de hasta 85 °C. Los sensores de la serie B58 funcionan con un elemento sensor óptico. A diferencia de los elementos sensores potenciométricos, los elementos sensores ópticos no se desgastan y, por tanto, tienen una vida útil considerablemente más larga. Los sensores angulares están disponibles en versiones con las salidas de señal normalizadas HTL, TTL o colector abierto, por lo que pueden integrarse fácilmente en sistemas de control con las interfaces correspondientes.
