Función y el fijar del web server de WECON HMI
Según la extensión de la tecnología del Internet, hay cada vez más uso del tech del WEB usado en empresa. Su una tendencia de aplicar tech del WEB en sistema de HMI.
?. Las ventajas están como sigue.
el sistema 1.The es simple. Puede ser tan simple como solamente un explorador de HMI y del IE;
2.Only si usted puede hacer Web page, su fácil desarrollar el uso. La lengua del programa puede ser HTML, ASP, PHP, JSP y así sucesivamente;
3.Easy a mantener. Podemos modificar las palabras, los cuadros o los datos sobre el explorador directamente. O agregue las páginas y los acoplamientos;

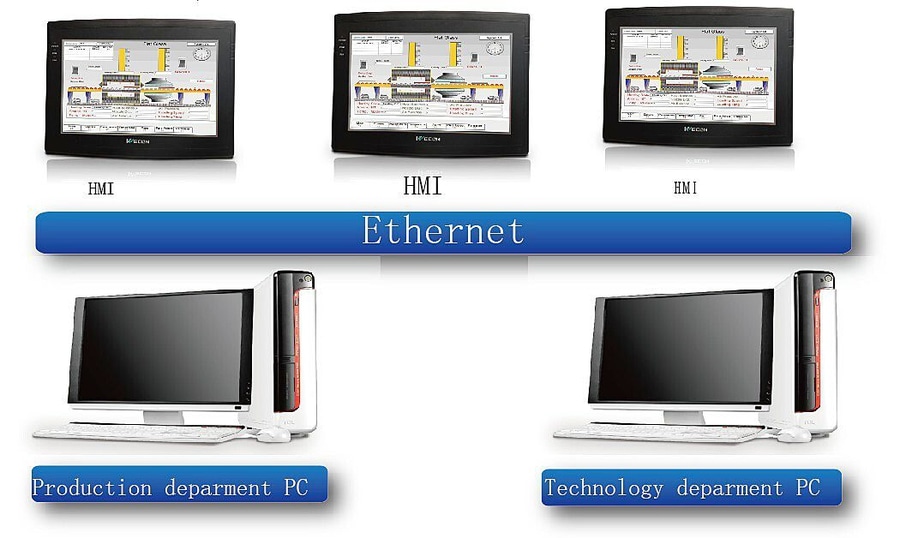

4.Make los varios HMI como red. Entonces podemos poner al día los datos en el todo el HMI al mismo tiempo.
?. Hardware: WECON HMI con el puerto de Ethernet
?. Función: HMI se comunican con el PLC a través de puerto serial. Y la PC leyó y escribe datos al PLC con Web page.
?. Ajustes del parámetro del web server
1.select [el fijar] [parámetro] del proyecto [ajuste de Ethernet de HMI] fijar IP address;
2.select [encargado de proyecto]--[Web server Info] [área del expediente de datos del web server] [agregue] agregar la dirección a-ser-visitada del PLC y la dirección interna.
?. Estructura del Web page
Selecto [fijando] [parámetro] del proyecto [ajuste] de Ethernet de HMI [directorio del almacén del defecto]. Hay tres opciones. Utilizamos generalmente la primera opción dos.
1. [defecto ASP directo] si elija esto, los theres ninguna necesidad de corregir Web page. El sistema enumerará automáticamente la dirección en los datos del WEB SERVER registró área en orden en el Web page del defecto ASP.
2. [dentro del almacenaje de archivo del ASP] si elija esto, tenemos que corregir Web page. El userASP corregido del archivo del Web page será almacenado en carpeta del archivo de proyecto.
En Web page del ASP, escriba el índice del ASP de la dirección en el medio de la muestra {==}. Ése es enumerar todo el índice de los addresss ASP en el área del expediente de datos del WEB SERVER. Y entonces el Web page puede exhibir el valor relacionado en la dirección.
El índice del defecto ASP del alarmar es HistoryAlarm. El límite máximo es 50 pedazos. El estilo del Web page refiere por favor a nuestro ejemplo HistoryAlarm.asp del Web page.
El índice del defecto ASP del expediente de datos es DataRecord. El límite máximo es 50 pedazos. El estilo del Web page refiere por favor a nuestro ejemplo DataRecord.asp del Web page.
?. Conecte el cable.
El cable estándar de la red sería ACEPTABLE. Puede conectar HMI con la PC o el interruptor de Ethernet.
