La clave para medir la resistencia de contacto: ¿cómo evaluar con precisión el «estado» de las conexiones de los dispositivos?

{{{sourceTextContent.subTitle}}}

La clave para medir la resistencia de contacto: ¿cómo evaluar con precisión el «estado» de las conexiones de los dispositivos?

{{{sourceTextContent.description}}}

En el mantenimiento de sistemas eléctricos y equipos industriales, solemos centrarnos en las corrientes y tensiones elevadas, pero a menudo pasamos por alto los «puntos de conexión», que son los más fundamentales y los que más fácilmente se ignoran. El «buen estado» de estos puntos de conexión está directamente relacionado con el funcionamiento estable de todo el sistema. Hoy hablaremos de cómo evaluar con precisión estas conexiones críticas mediante la medición de la resistencia de contacto.

¿Qué es la resistencia de contacto?
En pocas palabras, la resistencia de contacto es la obstrucción que se produce cuando la corriente pasa a través de la superficie de contacto de dos conductores (como los contactos de los interruptores, los conectores de cables, los contactos de los disyuntores, etc.). En un estado ideal, lo deseable es que la resistencia sea cuanto menor, mejor, casi nula. Sin embargo, en la realidad, debido a una presión de contacto insuficiente, a la oxidación de la superficie y a la acumulación de suciedad, la resistencia de contacto aumenta.

¿Por qué es importante la resistencia de contacto?
Calentamiento y consumo de energía: un aumento de la resistencia de contacto significa que, con la misma corriente, se convertirá más energía eléctrica en energía térmica, lo que provocará el calentamiento del equipo y la pérdida de energía, lo que a la larga acelerará el envejecimiento del equipo.
Daños en los contactos: El calor generado por una resistencia de contacto excesiva puede provocar que el contacto se funda o se queme, lo que afecta al funcionamiento normal de apertura y cierre del interruptor e incluso puede causar accidentes de seguridad.
Inestabilidad del sistema: Un mal contacto puede provocar caídas de tensión locales, lo que afecta al funcionamiento normal de los equipos e incluso puede conducir a la inestabilidad general del sistema.

¿Cuáles son los factores que influyen en la resistencia de contacto?
Para realizar una medición precisa, es necesario comprender los factores que influyen:
Presión de contacto: Este es el factor más directo. Cuanto mayor sea la presión, mayor será el área de contacto y menor la resistencia.
Estado de la superficie: La capa de oxidación, las manchas de aceite, el polvo, etc., pueden dificultar el paso fluido de la corriente.
Área de contacto: Cuanto mayor sea el área de contacto, más caminos podrá seguir la corriente y menor será la resistencia.
Material del conductor: La conductividad varía según el material.
Los factores ambientales, como la temperatura y la humedad, también pueden afectar a la resistencia de contacto.

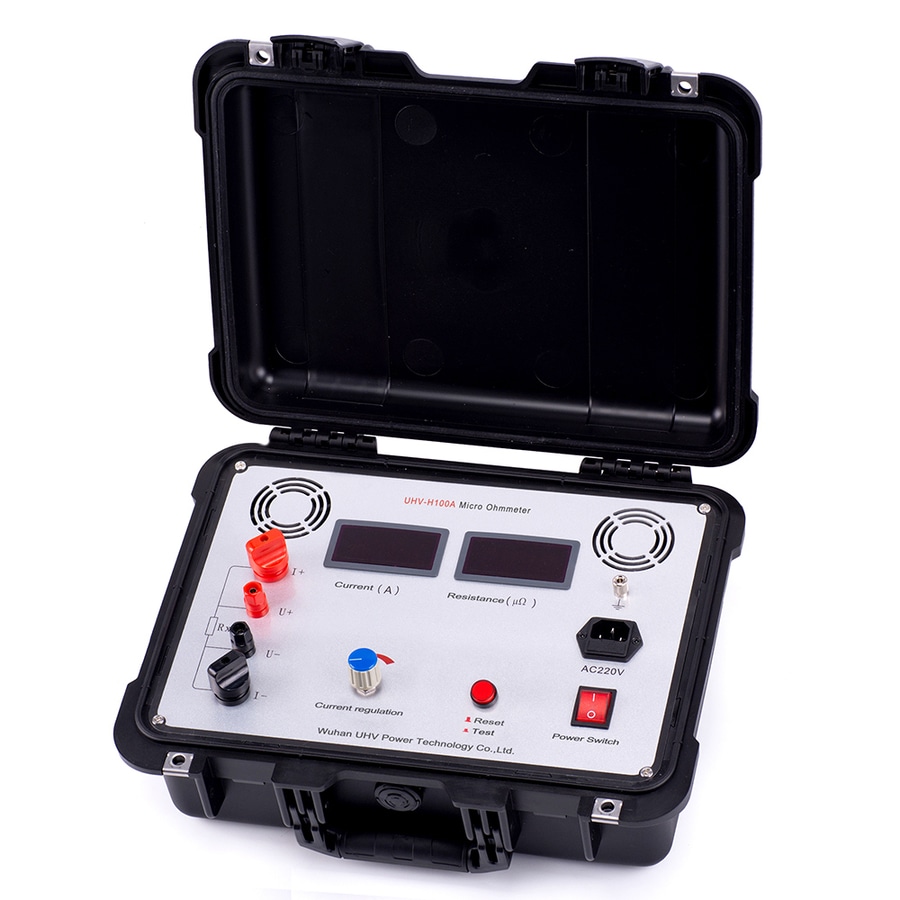

Una herramienta para medir la resistencia de contacto: el medidor de resistencia de contacto
Para evaluar con precisión el «estado» de la conexión, es necesario utilizar herramientas profesionales, como los medidores de resistencia de contacto. Este tipo de instrumento determina la calidad del punto de conexión midiendo con precisión valores de resistencia pequeños.

¿Cómo medir mejor la resistencia de contacto?
Elige el instrumento adecuado: Asegúrate de que la precisión y el rango del instrumento de medición se ajusten a los requisitos del objeto que se va a medir.
Mantén limpia la superficie: Antes de la medición, limpia adecuadamente la superficie de contacto para eliminar la suciedad evidente y las capas de óxido.
Aplica la presión adecuada: Asegúrate de que haya un buen contacto entre la sonda de medición y el punto medido, y consulta el manual del equipo si es necesario.
Repita la medición: realice mediciones en diferentes puntos y calcule la media para obtener resultados más fiables.
Norma de referencia: Compare los resultados de la medición con las normas industriales pertinentes o los requisitos del equipo para determinar si cumplen los criterios de calidad.
Wuhan UHV Power Technology Co., Ltd. cuenta con una amplia experiencia en la investigación y la fabricación de instrumentos de medición de la resistencia de contacto. Sus productos son conocidos por su alta precisión y gran estabilidad, y pueden proporcionar soluciones de medición fiables para los sectores energético e industrial. Por ejemplo, su comprobador de resistencia de contacto puede medir con precisión la baja resistencia de los contactos de diferentes dispositivos, lo que ayuda a los usuarios a detectar posibles problemas de forma oportuna.

¿Qué dispositivos están relacionados con la medición de la resistencia de contacto?
Aparamenta de alta tensión: como los contactos de los interruptores automáticos y los seccionadores.
Transformadores: conectores de cables, contactos del cambiador de tomas.
Conexiones de barras colectoras: el punto de conexión de diversas barras colectoras.
Conectores de cable: cabezales de terminales, conectores intermedios.
Cuadros de distribución y armarios de control: diversos terminales de cableado en su interior.
Al medir la resistencia de contacto de estas piezas clave, podemos identificar rápidamente posibles puntos de fallo y evitar accidentes causados por un mal contacto.

Preguntas frecuentes
P1: ¿Cuál es el principio de medición del instrumento de medición de la resistencia de contacto? R1: Para la medición se suele utilizar el método de Kelvin, que permite eliminar la influencia de la resistencia de los cables en los resultados de la medición y garantizar la precisión de la misma.
P2: ¿Qué valor de resistencia de contacto se considera no conforme? R2: Depende del tipo específico de equipo y de las normas del sector. Normalmente existe un valor de referencia claro; por encima de él, se considera que existe un peligro oculto.
P3: ¿El medidor de resistencia de contacto solo puede medir la resistencia en corriente continua? R3: La mayoría de los medidores de resistencia de contacto miden la resistencia en corriente continua, ya que esta refleja de forma más directa las características óhmicas de un conductor.
P4: ¿Cómo se determina la frecuencia con la que se debe medir la resistencia de contacto? R4: Se recomienda determinarla en función de la importancia del equipo, el entorno operativo y las directrices de mantenimiento del fabricante. En términos generales, es necesario realizar mediciones de mantenimiento periódicas.
P5: ¿Cuáles son las características del medidor de resistencia de contacto de Wuhan UHV Power Technology Co., Ltd.? R5: Los productos de Wuhan UHV Power Technology Co., Ltd. suelen caracterizarse por su alta precisión, facilidad de uso, buena seguridad y rapidez de medición, y también ofrecen equipos relacionados en el ámbito de las pruebas de protección de relés.
