Conjunto de tornillos del paquete de batería

atornillador eléctrico con control de par, alimentador escalonado de tornillos, sistema de alimentación flexible

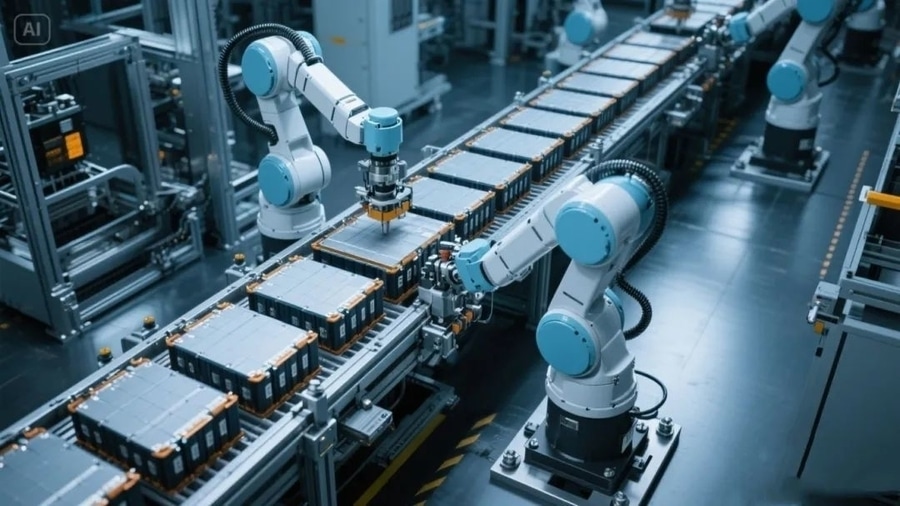

En la fabricación de vehículos de nuevas energías, la línea de producción de baterías es el eslabón central de la integración del sistema de baterías de litio. La clave de la eficiencia y la calidad del ensamblaje de toda la línea reside en transformar las celdas dispersas de la batería en módulos con rendimiento, seguridad y fiabilidad constantes mediante un ensamblaje automatizado de alta precisión, y finalmente formar baterías de alta calidad.

En el proceso de ensamblaje de pernos, desde la entrega automática de tornillos hasta el apriete, desde la consistencia del ensamblaje hasta el monitoreo de datos de apriete, cada enlace necesita ser garantizado por un equipo de ensamblaje automatizado y un proceso de apriete para asegurar la calidad y consistencia del ensamblaje, a fin de garantizar el ciclo de vida y la seguridad del paquete de baterías.

Durante el montaje de la cubierta del paquete, se suele utilizar una gran cantidad de bridas hexagonales M5x20 con arandelas planas. Debido a la densa distribución, la mala consistencia de los orificios y las complejas condiciones de montaje, los pernos son propensos a fallar al apretarse debido a un par residual insuficiente, lo que a su vez afecta el sellado y la fiabilidad del paquete de baterías.

Solución

Proceso de alimentación de tornillo: menor tasa de atasco de tornillo y alimentación de tornillo más confiable

El alimentador escalonado de 2 L es adecuado para tornillos M3 a M10. La tasa de atasco estándar es de tan solo el 0,005 %, y la alimentación es estable y eficiente.

El módulo de soplado y vacío con brazo giratorio está especialmente diseñado para tornillos de pequeña relación de aspecto, lo que reduce el riesgo de atasco de la boquilla. Además, el brazo giratorio puede añadir una estructura de almacenamiento para mejorar la velocidad de alimentación.

El diseño modular del módulo facilita un mantenimiento rápido. El tubo de succión y la boquilla se pueden reemplazar sin desmontar la boquilla ni usar herramientas. Su funcionamiento es flexible y práctico.

La serie ligera de módulos tiene un peso muerto menor y es adecuada para robots colaborativos de 5 kg, que son livianos y flexibles.
