Alimentador de tornillo - Problemas comunes y soluciones

{{{sourceTextContent.subTitle}}}

alimentador automático de tornillos, alimentador de pernos, sistema de atornillado automático

{{{sourceTextContent.description}}}

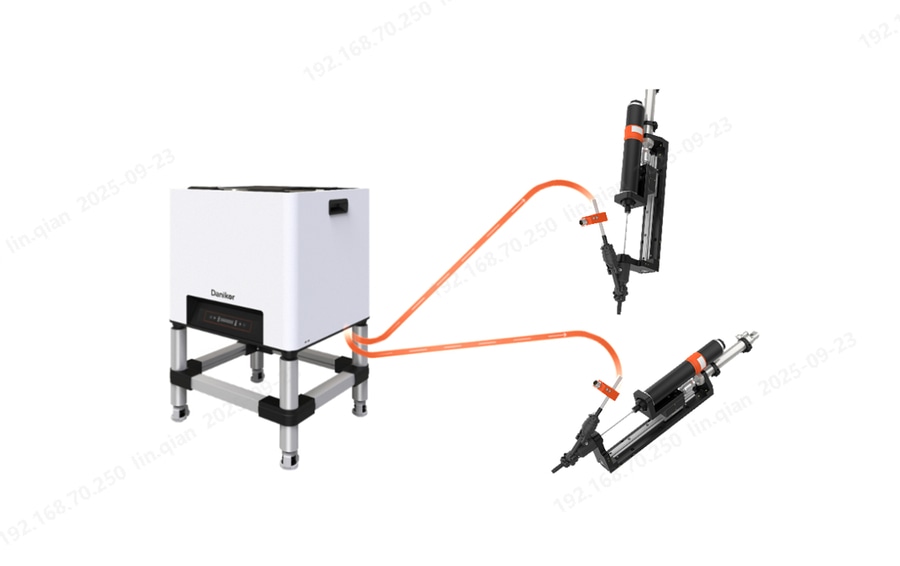

La máquina de alimentación por tornillo es uno de los dispositivos clave en las líneas de producción automatizadas de piezas de automóvil, electrónica 3C y electrodomésticos. La estabilidad de su proceso de alimentación determina directamente la calidad del ensamblaje del producto y el ritmo de producción. Problemas como la alimentación errónea, la alimentación incorrecta o la alimentación lenta pueden provocar tiempos de inactividad en la línea de producción, reprocesamiento del producto o incluso defectos en la calidad del lote. ¿Cómo pueden evitarse estos problemas?

En primer lugar, tenemos que entender las causas de estos tres grandes problemas para poder aplicar las soluciones adecuadas:

Falta de alimentación: Puede deberse a atascos en el alimentador o en el módulo, a una presión de aire inestable para el suministro de tornillos o a una reposición inoportuna, lo que provoca que los tornillos no se suministren según las instrucciones. Como consecuencia, faltan tornillos o se detiene la línea de producción.

Alimentación incorrecta: Una consistencia deficiente de los tornillos o tornillos residuales en la tolva durante los cambios de modelo pueden hacer que se mezclen tornillos de longitudes incorrectas, lo que provoca fallos de apriete o incluso daños en la pieza de trabajo.

Alimentación lenta: Una frecuencia de vibración incorrecta, un alimentador que suministra a varias estaciones o una disposición poco razonable de la tubería de suministro de tornillos pueden hacer que la velocidad de alimentación caiga por debajo del ritmo de la línea de producción, lo que se traduce en un tiempo de espera para el módulo de apriete y una reducción de la productividad.

Para abordar estos tres puntos débiles, se debe implementar una solución técnica que incluya el control de bucle cerrado para evitar la alimentación fallida, la detección precisa para evitar la alimentación incorrecta y la optimización de la disposición para evitar la alimentación lenta, con el fin de construir un sistema de alimentación estable y fiable.

1. Construir un sistema de control de bucle cerrado: Del "disparo de señal" a la "retroalimentación de posición" para eliminar la alimentación errónea
La esencia de la falta de alimentación es que después de que se emite una orden de alimentación, no hay confirmación de que el tornillo ha sido realmente entregado. Esto puede resolverse integrando el PLC con sensores para crear un sistema de control de bucle cerrado de cadena completa.

Después de que el PLC envíe una señal de solicitud de tornillo, el alimentador empieza a soplar el tornillo. Se instalan sensores fotoeléctricos de anillo en ambos extremos del tubo de soplado (a la salida del alimentador y a la entrada del módulo de apriete). Cuando pasa un tornillo, el sensor envía una señal de "tornillo pasado" al PLC. Sólo después de recibir esta señal, el PLC determina que el tornillo está en su sitio y activa el módulo de apriete para continuar.

Si la señal no se recibe en un tiempo determinado, el PLC emite una "alarma de anomalía de alimentación" para que se resuelva el problema a tiempo. Además, se instala un sensor de nivel bajo en la parte inferior de la tolva del alimentador. Cuando los tornillos son insuficientes, activa una señal de reabastecimiento y se conecta automáticamente con el sistema de almacenamiento para rellenar, evitando que se pierda la alimentación debido a un reabastecimiento manual tardío.

2. Módulo de detección de longitud: Filtra automáticamente los tornillos no conformes para evitar la alimentación incorrecta
El principal problema de la alimentación incorrecta es la incapacidad de identificar tornillos con especificaciones anómalas. Esto puede resolverse añadiendo un módulo de detección de longitud durante el proceso de alimentación.

Los módulos integrados ofrecen una precisión de detección de ±1 mm, mientras que los módulos externos ofrecen ±1,5 mm.

El principio consiste en utilizar dos conjuntos de haces de fibra óptica para definir un rango aceptable. Si la cola del tornillo cae entre los dos haces (es decir, un haz está bloqueado), el tornillo se considera aceptable y continúa transportándose.

Si ninguno o ambos haces están bloqueados, el tornillo se considera demasiado corto o demasiado largo, se clasifica como no conforme y se expulsa a un contenedor de rechazo a través del canal NG.

Además, se puede instalar un escáner de códigos QR en el puerto de recarga del alimentador. Sólo después de escanear el código QR del tornillo correcto puede abrirse el puerto de rellenado, lo que evita que se produzcan NG a gran escala debido a una alimentación incorrecta del material.

3. Optimización de la eficiencia de alimentación: Disposición racional para adaptarse al ritmo de producción y evitar la alimentación lenta
La clave de la alimentación lenta es que la velocidad de alimentación no puede adaptarse al ritmo de la línea de producción. Esto requiere una mejora tanto del ajuste de los parámetros como de la disposición in situ.

En primer lugar, hay que asegurarse de que la frecuencia de vibración del alimentador permita una alimentación continua y estable. Para tornillos estándar, la velocidad de alimentación debe ser ≥40 piezas/min.

La disposición del tubo de soplado debe optimizarse: al tiempo que se garantiza un radio de curvatura adecuado, la longitud del tubo debe reducirse al mínimo para evitar desvíos innecesarios.

Evite extender en exceso un alimentador a varias estaciones solo para ahorrar costes, lo que puede provocar un suministro insuficiente. En su lugar, realice pruebas de coincidencia de tiempos de ciclo para simular la frecuencia de alimentación requerida por la línea de producción objetivo y asegurarse de que el alimentador puede mantener el ritmo en aplicaciones reales.

Con el avance de la Industria 4.0, las máquinas de alimentación de tornillo evolucionarán hacia sistemas inteligentes, mejorando aún más la adaptabilidad y la fiabilidad, y convirtiéndose en la "salvaguardia de alimentación precisa" de las líneas de producción de fabricación inteligente.
